適用于分戶熱計量的管道暗埋供暖系統

摘 要

摘要：介紹了適用于分戶熱計量的4種管道暗埋供暖系統的形式，對管道暗埋供暖系統的管材、安裝方法及施工要點進行了分析。關鍵詞：分戶熱計量；暗埋；供暖系統Buried Pipeline Heating
摘要：介紹了適用于分戶熱計量的4種管道暗埋供暖系統的形式，對管道暗埋供暖系統的管材、安裝方法及施工要點進行了分析。
關鍵詞：分戶熱計量；暗埋；供暖系統
Buried Pipeline Heating System Suitable for Household Heat Measuring
ZHANG Jian，WANG Man-1i
Abstract：Four types of buried pipeline heating systems suitable for household heat measuring are introduced.The pipe materials，installation methods and construction gist of buried pipeline heating systems are analyzed.
Key words：household heat measuring；buried installation；heating system
    建設部于2000年2月18日發布《民用建筑節能管理規定》(建設部令第76號)，在新建住宅建筑中，推行熱水集中供暖的分戶熱計量。為貫徹此規定，GB 50019—2003《采暖通風與空氣調節設計規范》4.9.1條(強制性條文)規定：新建住宅熱水集中采暖系統，應設置分戶熱計量和室溫控制裝置。4.9.5條第5款規定戶內采暖系統管道的布置，條件許可時宜暗埋布置。本文對適用于分戶熱計量的管道暗埋布置室內供暖系統的管材、安裝方法及施工要點進行探討。
1 適用于分戶熱計量的供暖系統
    新建住宅常用的供暖系統主要包括熱水地板輻射供暖系統和傳統散熱器供暖系統[1～3]。其中熱水地板輻射供暖方式以其自身優點，受到人們的青睞。但隨著近年來的運行實踐，發現該系統也存在問題：管道埋地設置，需設絕熱層等構造層，地面高度增加6～10cm；管道安裝需與土建施工同步進行；若設計不合理，造成的室內溫度過高或過低，由于管道全部埋地，改造十分困難；由于地面下埋設的管道較密集，在房屋裝修時，稍有不慎，易破壞管道，維修困難。
    適用于分戶熱計量的散熱器供暖系統布置方式主要分為：①管道布置在本層頂棚下。這種形式是最簡便的方式，使用鍍鋅鋼管，管道一般穿梁布置，可按要求設置管道坡度。但由于支管及立管暴露在室內，嚴重影響室內美觀。②管道布置在本層地面上或鑲嵌在踢腳板內。管道布置在地面上的形式屬于明裝，也不被接受。管道鑲嵌在踢腳板內雖可被接受，但在實施時由于管道過門施工難度較大，因而這種布置形式也很少被采用。③管道暗埋在本層地面下的墊層內[4]。這種布置形式管道埋設在地面下墊層內，房間內只見散熱器及支管，對室內美觀影響很小，因此被人們接受。這里重點探討第3種布置形式。
2 管道暗埋供暖系統形式
   ① 下分單管式系統
   下分單管式系統也稱為單管水平跨越式系統，適用于面積較小的戶型，如兩室一廳一衛，建筑面積小于100m2的住宅建筑。下分單管式系統將散熱器順次串聯起來形成回路，并在每組散熱器進出口處設置跨越管段，實現對散熱器溫度的調節。優點是管材用量少，設計、施工簡單，便于施工維護。缺點是散熱器流量較小，散熱器升溫較慢。
散熱器連接方式推薦采用以下4種：a.同側上進下出(見圖1)，塑料管出地面后，采用內螺紋接頭與地面上鍍鋅鋼管連接，安裝簡單，造價低，出地面只有一處，工程中經常采用。b.同側上進下出(見圖2)，塑料管出地面后，采用H型閥與地面上鍍鋅鋼管連接，安裝簡單，出地面只有一處，但H型閥價格高，工程中較少采用。c.異側上進下出(見圖3)，塑料管出地面后，采用Y型閥和F型閥與地面上鍍鋅鋼管及散熱器連接，出地面有兩處，造價高。d.異側下進下出(見圖4)，塑料管出地面后，采用兩個F型閥與地面上散熱器連接，出地面有兩處，造價高。


② 下分雙管異程式系統

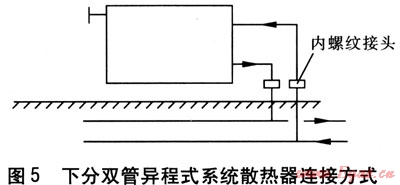

下分雙管異程式系統適用于中小面積戶型，如兩室兩廳兩衛，建筑面積約120m2，其調節性能優于下分單管式系統。散熱器連接方式見圖5，供回水塑料管由三通引出后，采用內螺紋接頭與地面上鍍鋅鋼管連接，但此處需預留施工槽，以便檢修三通管件。


    ③ 下分雙管同程式系統
    下分雙管同程式系統形式適用于較大面積戶型，如三室兩廳兩衛，建筑面積約160m2。其調節性能優于下分單管式系統，散熱器連接方式與下分雙管異程式系統類似。
   ④ 雙管放射式系統
   雙管放射式系統形式適用于大面積戶型。在供水管始端設置分水器，在回水管末端設置集水器，每組散熱器各由一路供回水管道連接，各環路均暗埋布置。在設計中盡量使各散熱器與集水器、分水器組成的環路長度接近，使阻力相差不大，保證各環路的水力平衡。該系統的優點是散熱器溫度可調性好，各房間控制方便。缺點是系統過于復雜，管材耗用較多。在設計時，也可將該系統與下分單管式系統相結合，即可把熱負荷小的房間與其相鄰的房間串聯在一起，這樣有助于這兩種系統形式揚長避短。
3 管材、安裝方法及施工要點
    ① 管材
    明裝管道采用鍍鋅鋼管，螺紋連接。埋地管道應采用塑料管材，熱熔連接，常用的管材有：對接焊鋁塑復合管、交聯鋁塑復合管、交聯聚乙烯管、聚丁烯管、無規共聚聚丙烯管等。設計選用塑料管材時，應根據熱水溫度及壓力，并建議選用滿足使用要求的含鋁層的塑料復合管材[5、6]。
   ② 安裝方法
   由于暗埋管道為無坡敷設，為使管道中空氣能夠被水帶走，管道中的水流速不應小于0.25m/s，一般為0.25～0.50m/s。一般采用兩種安裝方法：一種為在暗埋管道處預留110～120mm寬的管溝，管道敷設完畢后，管溝內填充復合硅酸鹽保溫材料，也可選用聚氨酯保溫材料。另一種為管道外加設塑料波紋套管或外包10mm厚橡塑保溫層，防止地面因溫度過高產生龜裂。將管道安裝好后進行混凝土澆筑。
   ③ 施工要點
   施工應在有關技術規程及管材供應商指派的技術人員指導下進行，并注意以下問題：a.盡量利用管材的可彎曲性，減少接頭數量。管材彎曲時要嚴格執行最小彎曲半徑的要求，對接焊鋁塑復合管的彎曲半徑不宜小于5倍管外徑。b.管道連接用管件，宜采用由管材供應商配套提供的同種材質管件。在采用管溝安裝時，地面澆筑過程中應確定出管溝的確切位置，嚴禁澆筑后剔鑿。d.為防止室內裝修時破壞暗埋管道，應在施工結束時出具竣工圖備案，使裝修時避開管道。e.熱熔連接管道宜使用管材供應商提供的專用熱熔焊機。對于不同材質的管材，熔點也不同，使用不匹配的熱熔焊機易造成熔接點漏水。
參考文獻：
[1] 王文起，蔡波，李向陽，等及混合末端的應用[J].煤氣與熱力，2004，24(8)：451-453.
[2] 董炳戌.分戶熱計量供暖室內系統的設計[J].煤氣與熱力，2002，22(6)：543-544.
[3] 涂光備，冀英，賀克瑾，等.適合熱計量的室內采暖系統[J].煤氣與熱力，1999，19(6)：52-54.
[4] 謝浩波，王振鋒，吳成剛，等.新建住宅散熱器采暖問題探討[J].陜西建筑，2007，(2)：28-30.
[5] 楊春水.對分戶熱計量戶內采暖系統設計中若干問題的探討[J].建筑熱能通風空調，2002，(1)：39-41.
[6] 于曉明，李向東，馮曉梅.新建集中供暖住宅分戶熱計量系統設計與施工技術要點[J].暖通空調，2002，(5)：106-109.

(本文作者：張健1 王曼莉2 1.蘭州交通大學環境與市政工程學院 甘肅蘭州 730070；2.金昌市規劃建筑設計院 甘肅金昌 737100)
