液化天然氣接收站氣化廠主工藝設備方案選擇

摘 要

摘要：論述了液化天然氣接收站氣化廠的工藝流程、主要工藝設備設計原則、設備數量與容量的確定、設備類型的選擇。關鍵詞：液化天然氣接收站；氣化廠；泵；氣化器；BOG壓縮機Scheme Sele
摘要：論述了液化天然氣接收站氣化廠的工藝流程、主要工藝設備設計原則、設備數量與容量的確定、設備類型的選擇。
關鍵詞：液化天然氣接收站；氣化廠；泵；氣化器；BOG壓縮機
Scheme Selection of Main Process Equipment in Regasification Plant of LNG Receiving Terminal
LI Jianhu
Abstract：The process flow of gasification plant of LNG receiving terminal，the design principle of main process equipment，the determination of equipment amount and capacity and the selection of equipment type are described.
Key words：LNG receiving terminal；gasification plant；pump；vaporizer；BOG compressor
1 概述
   隨著中國對能源需求的不斷增長，中國正在大力引進LNG和建設LNG接收站。在接收站項目中，一般包括碼頭工程、氣化廠工程(儲存和氣化)、長輸管道工程3部分。其中，氣化環節里的主要工藝設備技術難度高，目前尚不能國產，因此，氣化廠的工藝設備對整個項目有著關鍵的影響。
    目前國內常規的LNG接收站的規模均為300×104t/a左右，因此，本文主要對此規模的接收站的氣化廠主工藝設備進行分析，并結合國內外部分接收站的設備配置情況，對接收站主工藝設備的方案進行探討。
2 主工藝流程與主工藝設備設計原則
   ① 主工藝流程

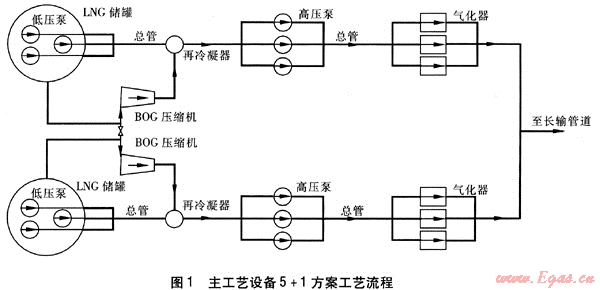

氣化廠主要的工藝設備有LNG低壓泵、LNG高壓泵、氣化器、蒸發氣(Boil Off Gas，BOG)壓縮機。其工藝流程一般為：LNG儲罐內的LNG由低壓泵泵出，經再冷凝器后，用高壓泵加壓后輸送至氣化器，氣化后進入長輸管道。儲罐內的BOG從罐頂排出，經BOG壓縮機壓縮后送入再冷凝器中，與自低壓泵出來的LNG匯合。再冷凝器的作用是用從低壓泵出來的LNG冷卻和混合BOG壓縮機出來的BOG，使之成為液體后輸出。氣化器由海水泵提供海水作為熱源，加熱LNG，使之氣化。主工藝設備5+1方案工藝流程見圖1。

   ② 主工藝設備設計原則
   a. 低壓泵、高壓泵、氣化器數量應盡可能一致，即在啟停1臺低壓泵時，相應啟停1臺高壓泵、氣化器、氣化器配套的海水泵，以便于運行調節、自動控制。b.各主工藝設備應考慮備用，即堅持n+1原則。c.同類設備的容量、型號應完全一致，能夠互為備用。d.考慮到進口設備價格高昂，工程應盡可能降低造價，尤其是首期工程。
本方案設計中，對于次要的因素，如低壓泵供應槽車、保冷循環等予以忽略。實際設計時，可根據實際需要予以相應調整。
3 主工藝設備數量與容量的確定
3.1 低壓泵數量的初步方案
    低壓泵一般置于儲罐內，因此，其首期工程的數量應與儲罐數量相對應。在LNG接收站的首期工程中，基于經濟性，應當建設2臺或3臺儲罐。若建設2臺儲罐，則低壓泵數量應為2的倍數，即2，4，6，……。若建設3臺儲罐，則低壓泵數量應為3的倍數。具體數量還應結合高壓泵及氣化器等設備再行確定。
    對于每1臺儲罐，如果僅配置1臺低壓泵，則缺乏備用，因此，每1臺儲罐內，低壓泵至少應為2臺。若首期工程建設2臺儲罐，則低壓泵數量至少應為4臺。
3.2 高壓泵及氣化器數量的初步方案
    根據運行要求，低壓泵、高壓泵、氣化器、海水泵盡可能數量1對1地對應。如果數量過多，則系統復雜。尤其是海水泵與氣化器之間的管道，需設置母管制總管運行，這樣設備數量不宜過多。建議設備數量在6臺或以下。結合上述低壓泵為2或3的倍數的初步選擇，則泵及氣化器的數量可以有2個方案：低壓泵、高壓泵、氣化器各設4臺，或各設6臺?？紤]備用設備各1臺，則得到n+1方案為：3+1方案，5+1方案。
    若建設3臺儲罐，且各泵及氣化器初選數量較大時，無須另加備用，可直接為3的倍數的方案。如中國臺灣臺中LNG接收站，3臺儲罐，配9臺低壓泵、9臺高壓泵。若泵及氣化器數量的初選結果為3時，考慮數量過少，宜再加1臺作為備用。如日本扇島接收站，3臺罐，配4臺氣化器。具體設計時可結合單臺設備容量、氣化廠整體情況再進一步選擇或修正。
3.3 單臺泵容量的計算
    泵的容量應根據最大小時流量確定。對于常規的規模為300×104t/a的LNG接收站，泵的平均容量約為342t/h，若最大小時流量量為700t/h，最小連續穩定流量為100t/h，則不同方案的泵的容量計算如下。
    對于3+1方案，單臺泵的最大小時流量為233t/h。低壓泵、高壓泵、氣化器的單臺設計容量初步考慮可取250t/h。此時，泵的最小流量為設汁容量的40%，低于泵的穩定工作點，因此，單臺泵的設計容量偏大，需要增加泵的數量。
    對于5+1方案，單臺泵的最大小時流量為140t/h。低壓泵、高壓泵、氣化器的單臺設計容量初步考慮可取160t/h。此時，泵的最小流量為設計容量的62.5%，處于泵的穩定工作區。若考慮低壓泵另有其他輸出時(保冷循環、槽車、槽船等)，則容量宜進一步增大。如中國臺灣臺中的LNG接收站，低壓泵流量為250t/h，高壓泵流量僅為100t/h。
3.4 泵及氣化器的最終選擇方案
    對主工藝管道的要求如下：
    ① 根據運行的要求，低壓泵、高壓泵、氣化器、海水泵均需要數量對應，從經濟性考慮，低壓泵到高壓泵、高壓泵到氣化器之間均采用1條LNG總管的方案。
    ② 從安全性考慮，低壓泵與高壓泵之間、高壓泵與氣化器之間為氣化廠甚至整個接收站項目的關鍵部位，如果該處總管泄漏或發生故障，則整個接收站必須中斷運營，且無法立即恢復。因此，宜采用分別設2條總管的方案。
    ③ 但對于上述5+1的方案，則當6臺泵連接在同一條總管時，連接復雜，宜簡化。
    根據上面3個要求，綜合考慮，采用2條總管的方案，但并不是每條總管均與6臺泵相連接，而是每3臺泵(氣化器)連接在一起。切換時，整項3臺泵(氣化器)一起切換，即低壓泵、高壓泵、氣化器之間，均為2條總管。氣化器與海水泵之間，也為2條海水總管。
    因此，最終選擇5+1方案，單臺泵或氣化器的設計容量為160t/h。每3臺1組共同1條總管，共2組。
    低壓泵的出口壓力一般為1.0～1.5MPa。如廣東大鵬LNG接收站低壓泵出口流量為420m3/h的LNG(折算約200t/h)，出口壓力為1.4MPa。
    高壓泵出口壓力主要根據長輸管道的需要確定。對于長度為150～300km的長輸管道，高壓泵的出口壓力一般為7～10MPa(視用戶需要而定)?？紤]管道阻力，泵出口壓力宜稍大些。如廣東大鵬LNG接收站、中國臺灣臺中LNG接收站的高壓泵出口壓力約10MPa。日本扇島LNG接收站因不承擔調節管網壓力的任務且接近用戶，故只設一級泵，無低壓、高壓之分，LNG泵出口壓力約4MPa。
3.5 BOG壓縮機的容量與數量
   理論上，BOG的處理方式有兩種：
   ① 將BOG直接加壓，送入外輸氣體總管。
   ② 先將BOG壓縮冷卻液化，送入LNG液體總管，然后與其他LNG混合后一起經氣化器氣化后再外輸(見圖1)。
    對于氣態直接外輸，由于直接加壓外輸經濟性較差，大型接收站一般不采用。因此，采用壓縮液化方案。
   對于LNG接收站，正常運行時應做到BOG對外零排放。因此，應滿足以下要求：
    ① 單臺BOG壓縮機運行容量至少應為整個LNG接收站不卸船時正常的BOG產生量。常規LNG接收站若按2臺工作容積為16×104m3的儲罐、0.05%的蒸發量估算，不卸船時2臺儲罐蒸發量共約3t/h，整個LNG接收站BOG量總計則不超過5t/h。
    ② 所有BOG壓縮機的運行容量總和，應大于最大的BOG量。
    最大的BOG量包括：儲罐正常的蒸發量、卸船時的蒸發量、LNG注入儲罐時的空間置換及焓不同造成的蒸發量、大氣壓變化造成的蒸發量、保冷循環帶回的蒸發量。最大的BOG量統計計算較復雜，且涉及許多不確定的因素如船上的LNG壓力、溫度等。
    設計中，對各項BOG量進行統計計算后，得出最大的BOG量，作為BOG壓縮機選擇時的總?cè)萘?。對于簡化的估算，可以用卸船時的BOG量為非卸船時的2倍來估算。對于擁有2臺工作容積為16×104m3的儲罐的常規LNG接收站，不卸船時全站的BOG量為5t/h，則最大的BOG總量約為10t/h。
    BOG壓縮機的數量應根據運行與備用要求、經設備造價比較后確定。由于至少有1臺備用，因此，BOG壓縮機數量至少應為1+1配置。BOG壓縮機的生產廠家較少，價格較高，容量為5～15t/h的BOG壓縮機在2008年的價格約(2000～3000)×104元/臺。當采用少量的BOG壓縮、液化工藝時，壓縮機做功相對電耗較多，其經濟性并不明顯。除非政策強制要求，否則少量的BOG可以考慮適度放空。因此，BOG壓縮機備用及裕度設計取較小值，數量取1+1方案，單臺容量為6t/h。
4 設備類型選擇
4.1 低壓泵類型
    低壓泵均選擇立式筒型離心泵(潛液式電動泵)。泵的設置有2種方案：
    ① 泵套底部設閥門。泵出故障時，可通過閥門隔離，吹掃后可提出泵來檢修。
    ② 泵套不設底閥，泵出故障時，不能抽取出來，直待儲罐檢修時，全罐吹空后再檢修。
    對于首期工程，建議泵套設底閥。這是因為LNG接收站剛建設，設備故障多，且此時儲罐尚少，全罐吹空來檢修。對于二期以后的工程，可以考慮不設底閥。
4.2 高壓泵類型
    高壓泵也為立式筒型離心泵。泵的設置也有2種方案：
   ① 架空式。泵懸空于地面。
   ② 埋地式。泵部分埋入地下，一般埋入1/3左右，也可整個泵位于地面下。視再冷凝器高度及有效氣蝕余量確定[1]。
    由于高壓泵的入口壓力取決于再冷凝器的標高，因此，若泵采用架空式，則泵的進出口管及再冷凝器標高應相應提高，管架及再冷凝器的建設成本上升，而泵本身的建設成本下降。埋地式則管架及再冷凝器建設成本降低而泵本身建設成本上升。在同樣的再冷凝器標高的情況下，采用埋地式的泵比架空式的泵能獲得更高的入口壓力。對于首期工程，建議考慮埋地式，以確保運行中有足夠的入口壓力，且再冷凝器不必采用較高的標高。
4.3 氣化器類型
    氣化器根據海水條件及容量選定。其主要類型有[2]：
   ① 開架式氣化器(Open Rack Vaporizer，ORV)。以海水為加熱介質，因此對海水水質要求較高。使用條件主要為：海水常年溫度≥7℃，固體懸浮物含量≤80mg/kg，銅離子含量≤10μg∥kg，汞離子檢測不出[3]。據日本及中國一些接收站的資料，0RV熱態備用時15min可達滿負荷。因此ORV可作為主氣化器，也可作為備用氣化器。
   ② 浸沒式燃燒氣化器(Submerged Combusion Vaporizer，SCV)。使用條件幾乎無限制，但燃燒天然氣，運行成本高，多選作備用氣化器，不宜作主氣化器。
   ③ 中間介質氣化器(Intermediate Fluid Vaporizer，IFV)或殼管式氣化器(Shell Tube Vaporizer，STV)或冷能利用的氣化裝置。在海水溫度高但水質差的環境中選用，熱源可以是水質較差的海水或由LNG冷能利用系統提供。
    ④ 環境空氣加熱氣化器、溫水水浴式氣化器、蒸汽加熱器等。部分氣化器同時兼具環境空氣加熱式和水浴式兩種功能。采用環境空氣(自然通風或強制通風)加熱LNG，占地面積大，容量有限，適于在LNG衛星站選用[4]。
    以上①、②、③這3種類型的氣化器截至2009年尚不能國產，國外廠家較少，價格較高，廠家主要在日本、德國。選型時根據海水條件選用0RV或IFV，備用氣化器可選SCV或ORV(視水質而定)。日本扇島LNG接收站和中國臺灣臺中LNG接收站中，氣化器全部選用ORV。廣東大鵬LNG接收站則以ORV為主，1臺SCV備用。
4.4 BOG壓縮機類型
    壓縮機根據壓縮原理可分為兩類：離心式壓縮機和往復式壓縮機。離心式壓縮機造價稍高，功率大，效率高，多用于超大型的LNG接收站或液化廠。往復式壓縮機根據布置方式又分為兩種：
    ① 立式壓縮機。優點：占地少，啟動快。缺點：工作時對地面有一定的往復沖擊力。
    ② 臥式壓縮機。優點：運行沖擊力小(平衡)，造價低。缺點：臥式壓縮機檢修稍困難。一般設計成對置平衡式，兩邊對稱，沖擊力平衡，容量比立式壓縮機稍大。
    在常規接收站中，上述①、②兩種壓縮機均可選用。但適用技術標準不同[5]，廠家極少，價格高昂。截至2009年，立式壓縮機幾乎只有瑞士1個廠家生產，臥式壓縮機幾乎只有日本1個廠家生產，其壓縮機主要型式為廠家專利。臥式壓縮機由于為日本廠家生產，因此在日本所有的LNG接收站均有應用。目前中國的幾個LNG接收站有的采用臥式壓縮機，有的采用立式壓縮機。選型時選定廠家，則型式也就因此確定。
參考文獻：
[1] API 610：2004，Centrifugal pumps for petroleum，petrochemicN and natural gas industries(10th Edition)[S].
[2] BS EN 1473：1997，Installation and equipment for liquefled natural gas-design of onshore installations(English version)[S].
[3] 顧安忠，魯雪生，汪榮順，等.液化天然氣技術[M].北京：機械工業出版社，2003.
[4] 高華偉，段常貴，解東來，等.LNG空溫式氣化器氣化過程的數值分析[J].煤氣與熱力，2008，28(2)：B19-B22.
[5] API 618：1995，Reciprocating compressors for petroleum，chemical，and gas industu services(4th Edition)[S].

(本文作者：李健胡 廣東珠海金灣液化天然氣有限公司 廣東珠海 519015)
