煤層氣甲烷碳同位素的特征及分餾效應

摘 要

摘要：煤層氣甲烷碳同位素值記錄了煤層氣成藏和開發過程中的一些有用信息。為此，測試了我國5個典型盆地、不同煤階的72個煤層氣樣品的δ13C1，從熱演化過程、生物降解作用、
摘要：煤層氣甲烷碳同位素值記錄了煤層氣成藏和開發過程中的一些有用信息。為此，測試了我國5個典型盆地、不同煤階的72個煤層氣樣品的δ13C1，從熱演化過程、生物降解作用、解吸吸附過程、水的溶蝕作用4個方面分析了煤層氣甲烷同位素的分餾效應。結論認為：從煤層氣的成藏到開發的整個過程，其甲烷同位素的分餾效應是普遍存在的；根據這一特點，可以幫助判斷煤層氣的氣源與成藏過程、判斷煤層氣井的開發狀態及采收率、判斷煤層水的活躍程度，從而更加精確地評價煤層氣富集的有利目標區。
關鍵詞：煤層氣；甲烷同位素；分餾效應；熱演化；生物降解；解吸；吸附；水溶作用
    甲烷碳同位素值(δ13C1)特征是判識天然氣成因類型和演化程度的最有效的方法之一[1～5]。前人利用甲烷碳同位素來進行天然氣的演化和氣源、烴源巖的對比研究，認為：δ13C1隨著烴源巖成熟度的增大而逐漸變重，提出了煤型氣δ13C1與演化程度Ro之間關系的數學模型[6]。這些成果對于煤層氣δ13C1的研究具有一定的借鑒意義，但又不同于自生自儲的煤層氣。因此，煤層氣δ13C1的分布特征和分餾機理有待于進行進一步的分析。筆者通過對我國不同盆地、不同演化程度的煤儲層中產出的煤層氣樣品δ13C1實測值，在煤層氣物理模擬實驗的基礎上，研究煤層氣δ13C1的分餾效應。
1 甲烷碳同位素特征

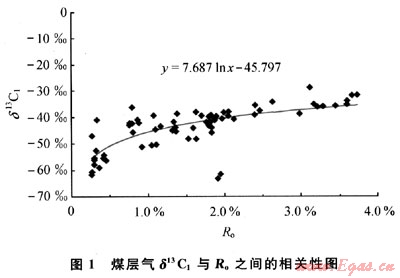

根據煤演化程度的不同，將煤層氣分為不同的煤階，其中Ro＜0.65%的為低煤階，0.65%＜Ro＜2.0%的為中煤階，Ro＞2.0%的為高煤階。對5個典型盆地不同煤階的72個煤層氣樣品的δ13C1進行測試，結果表明：高煤階煤層氣δ13C1為-40.70‰～-28.70‰；中煤階煤層氣δ13C1介于-51.40‰～-36.60‰(2個樣品受生物降解明顯變輕)；低煤階δ13C1介于-62.00‰～-41.00‰(圖1)。


2 煤層氣中甲烷碳同位素的分餾效應
植物在形成過程中就存在著碳同位素的差異，植物中碳同位素的差異性受植物種類、生長環境等因素的影響[7]。但是，在相近的成煤環境條件下，碳同位素的分餾效用對甲烷碳同位素值的影響最為關鍵，筆者主要通過以下4個方面對煤層氣甲烷碳同位素的分餾效應進行研究。
2.1 煤在熱演化過程中甲烷碳同位素的分餾效應
    煤在熱演化過程中甲烷同位素的分餾主要是由于13C—13C鍵斷開所需要的能量要大于12C—12C鍵斷開所需要的能量，12C—13C鍵斷開所需要的能量介于前兩者之間。所以在溫度較低的條件下，12C—12C鍵斷開產生甲烷的概率要大于13C—13C鍵斷開而產生甲烷的概率。當煤層的溫度升高時，12C—13C鍵和13C—13C鍵斷開的概率增大。我國主要盆地煤演化程度與煤層氣甲烷碳同位素值對比分析表明，隨著煤階的升高，煤層氣的甲烷碳同位素值總體隨之變重，這主要是由于高演化煤層所受的強烈熱裂解作用而產生的。
2.2 生物降解及對次生甲烷中碳同位素的分餾效應
    在溫度低于75℃的缺氧環境下并具有一定的空間，甲烷菌可以利用煤中的有機質產生大量的甲烷，可以通過下面2種途徑來形成：
    1) 消耗C02來產生甲烷(即C02還原作用)
    C02+4H2→CH4+2H2O
    2)通過發酵而產生的甲烷
    CH3COO-+H+→CH4+C02

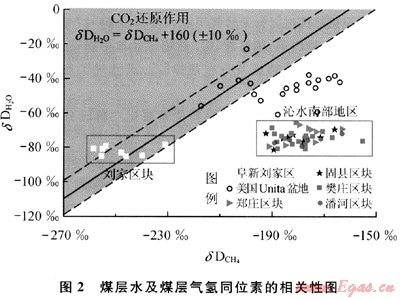

    煤層水及煤層氣氫同位素的相關性表明：阜新劉家地區煤層生物成因氣偏向C02還原作用，沁水盆地南部煤層生物成因氣偏向發酵作用(圖2，分析中采用國際標準物質VSMOW)：


    在接近沉積物表面的部分是最適合細菌產生甲烷的地方，因而這2種產生甲烷的方式都十分重要。甲烷菌對碳同位素也有較為強烈的分餾作用。這種分餾效應，同樣是由于13C—13C鍵、12C—12C鍵、12C—13C鍵、12C＝O鍵和13C＝O鍵斷裂所需能量的差異性所導致的。因為，12C—12C和12C＝O鍵斷裂所需的能量較低，可以更容易被甲烷菌所分解。由于甲烷菌對12C—12C鍵有機物優先分解的特點，使生物成因甲烷具有較輕的甲烷同位素值[8～9]。
2.3 甲烷在解吸吸附過程中碳同位素的分餾效應
    甲烷在煤基質微孔隙中的吸附主要是靠范德華力作用而實現的。13C比12C的分子量大，13C的甲烷與煤的吸附能力要比12C甲烷的吸附能力更強。因此在甲烷從煤基質中解吸過程中，不同分子量的碳同位素出現分餾現象。這種現象是以統計學規律所表現出來的，即12C甲烷在煤層氣解吸過程中要優先于13C的甲烷從煤基質中解吸出來[10～12]。

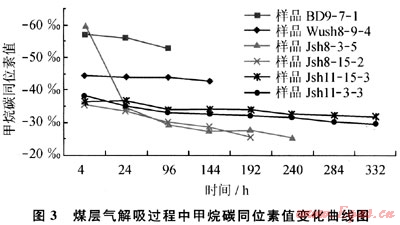

    如圖3罐裝煤樣氣體解吸實驗，隨著解吸過程的進行，δ13C值逐漸變重，且變重趨勢具階段性，先快后慢。證明在甲烷解吸早期，12C甲烷優先從煤基質中解吸出來，而12C甲烷從煤基質中的解吸速度要滯后于12C甲烷。在解吸時，由于12C甲烷的優先解吸使12C甲烷在煤基質中的濃度相對降低，12C甲烷解吸的速度降低；同樣13C甲烷的解吸也會使其在煤基質中的濃度相對降低，也會引起13C甲烷解吸速度的降低。但由于12C甲烷優先解吸的優勢，導致在解吸過程中12C甲烷解吸速度的降低要大于13C甲烷解吸速度的降低，這就使12C甲烷優先解吸的統計效應是降低的，即表現為在解吸過程中碳同位素值變重趨勢具有先快后慢的現象。


    甲烷在煤層中的解吸和吸附是一對相反的過程，在吸附過程中由于13C甲烷與煤基質的范德華力作用相對較大，13C甲烷將優先于12C甲烷吸附到煤基質中。因此，甲烷在煤層中的反復解吸/吸附將加強碳同位素的分餾作用，使煤基質中吸附態甲烷的碳同位素逐漸變重，游離態的甲烷逐漸變輕。
2.4 水的溶蝕作用對甲烷碳同位素的分餾效應
13C—H鍵甲烷的極性要大于12C—H鍵甲烷的極性，水是一種弱極性溶劑，根據相似相溶的原理，13C甲烷在水中的溶解能力要大于12C甲烷在水中的溶解能力。13C甲烷與12C甲烷在水中溶解能力的差異性導致了水溶解對碳同位素的分餾效應。

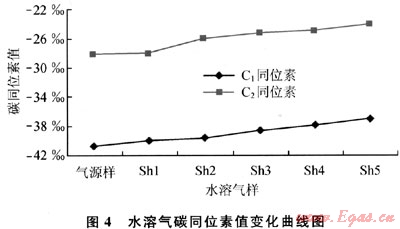

通過模擬實驗，模擬上覆地層壓力和地層溫度條件下，水的溶解作用對煤層氣中碳同位素分餾的效應。煤心樣品選取沁水盆地晉試6井黑色致密煤心，孔隙度為2.3%，滲透率為0.8mD，灰分含量為10.3%，視密度為1.87t/m3，氣樣組分中甲烷為88.29%、乙烷為3.27%、二氧化碳為3.46%、氮氣為.4.98%，水樣為人工配置濃度為100mg/L的NaCl溶液代替地層水。將煤心放入樣品倉中；在5MPa壓力下，充入氣樣使煤心達到吸附平衡；在一定壓力下，從樣品倉左端注入水，每隔2d取一次水溶氣樣。獲得如圖4所示的水溶氣碳同位素值變化曲線。


    水對吸附在煤基質中的甲烷的溶解是一個比較緩慢且復雜的過程。首先，在煤基質表面吸附的甲烷由于分子擴散作用進入水中，13C—H鍵甲烷由于溶解優勢優先進入水中，被水溶蝕；12C—H鍵甲烷在水中的溶解能力相對較小。所以，水在對煤層甲烷溶蝕過程中，水中的甲烷濃度逐漸升高。當吸附于煤基質表面的甲烷被水溶蝕后，導致煤基質表面和煤基質內部產生甲烷濃度差，煤基質內部的甲烷擴散到煤基質的表面。由于水對甲烷溶蝕的緩慢性，在短時間內煤基質中甲烷含量不會變化很大。因此，水對12C—H鍵甲烷和對13C—H鍵甲烷的溶蝕速度變化并不明顯，圖4中水溶氣碳同位素變化曲線基本呈低緩變化。
3 結論
從煤層氣的成藏到開發的整個過程中，煤層氣甲烷碳同位素的分餾效應是普遍存在的，因此煤層氣甲烷碳同位素的值記錄了煤層氣成藏和開發過程中的一些信息。
1) 熱成因和生物成因甲烷是煤層氣成藏的兩大氣源，但是由于氣源的條件不同，其富集成藏的背景和賦存的條件具有差異性，煤層氣甲烷碳同位素的分餾現象可以幫助判斷煤層氣的氣源，以更加精確地評價煤層氣富集的有利目標區。
    2) 通過甲烷在解吸吸附過程中碳同位素的分餾效應，可以判斷煤層氣成藏過程。在煤層氣開發過程中，可以建立某一區塊煤層氣開發井的甲烷碳同位素值的標準變化曲線，從而根據開發井甲烷碳同位素的值來判斷煤層氣井的開發狀態及采收率。
    3) 根據水的溶蝕使煤層氣甲烷碳同位素變輕的效應，在同一煤層氣藏的同一區塊，可以根據煤層氣甲烷碳同位素值的差異性，判斷煤層水的活躍程度，進而對煤層氣井的勘探開發提供參考。
參考文獻：
[1] 戴金星，戚厚發，王少昌，等.我國煤系的氣油地球化學特征、煤成氣藏形成條件及資源評價[M].北京：石油工業出版社，2001.
[2] 劉永福，桑洪，孫雄偉，等.塔里木盆地東部震旦寒武白云巖類型及成因[J].西南石油大學學報：自然科學版，2008，30(5)：27-31.
[3] 肖芝華，謝增業，李志生，等.川中川南地區須家河組天然氣地球化學特征[J].西南石油大學學報：自然科學版，2008，29(4)：27-30.
[4] 繆衛東，羅霞，王延斌，等.松遼盆地無機成因氣碳同位素判識指標探討[J].天然氣工業，2010，30(3)：27-30.
[5] 楊海風，柳廣弟，楊海波，等，準噶爾盆地中拐-五、八區天然氣地球化學特征及分布規律[J].天然氣工業，2010，30(8)：13-16.
[6] 劉文匯，徐永昌.煤型氣碳同位素演化二階段分餾模式及機理[J].地球化學，1997，28(4)：359-366.
[7] 陳世蘋，白永飛，韓興國.穩定碳同位素技術在生態學研究中的應用[J].植物生態學報，2002，26：549-560.
[8] 王萬春，李能樹，劉文匯，等.微生物降解天然氣模擬試驗[J].天然氣工業，2008，28(11)：34-37.
[9] 尹觀，倪師軍.同位素地球化學[M].北京：地質出版社，2009：268-269.
[1O] 李安啟，張鑫，鐘小剛，等.煤巖吸附曲線在煤層氣勘探開發中的應用[J].天然氣工業，2008，28(3)：80-81.
[11] 傅雪海，秦勇，韋重韜，等.QNDN1井煤層氣排采的流體效應分析[J].天然氣工業，2010，30(6)：48-51.
[12] 高小康，宋巖，柳少波.關于煤層氣甲烷碳同位素值對比的探討[J].天然氣工業，2010，30(6)：12-13.

(本文作者：李五忠1，2 雍洪3 李貴中2 1.中國礦業大學(北京)；2.中國石油勘探開發研究院廊坊分院；3.中國石油國際事業部)
