在役管道不停輸封堵的仿真試驗

摘 要

摘要：廣東LNG管道塘朗段因深圳市地鐵5號線規劃需遷移，受地形限制，新老管線對接時需在20°傾角管道上實施帶壓開孔和封堵作業。在非水平大口徑高壓管道上實施帶壓開孔及封堵，
摘要：廣東LNG管道塘朗段因深圳市地鐵5號線規劃需遷移，受地形限制，新老管線對接時需在20°傾角管道上實施帶壓開孔和封堵作業。在非水平大口徑高壓管道上實施帶壓開孔及封堵，存在著開孔及封堵設備在傾斜狀態下是否可以正常工作、封堵囊是否能達到密閉要求等未知因素。為此，采用仿真試驗方法，分別進行了焊接試驗和開孔及封堵模擬試驗，獲取了大量試驗參數，成功解決了在非水平高壓管道帶壓開孔技術難題，實現了不停輸封堵作業。為在較大傾斜角度、大口徑高壓管道上帶壓開孔和封堵提供了可參考的實例。
關鍵詞：仿真試驗；在役管道；較大傾角；帶壓開孔和封堵；焊接試驗；背溫試驗；熔深試驗；深圳市
1 工程概況

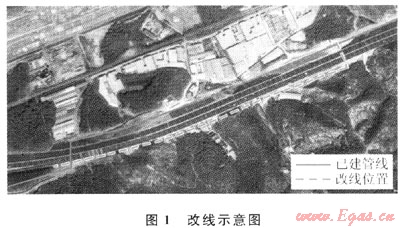

    深圳市擬建的地鐵5號線塘朗段與平南鐵路用地沖突，平南鐵路須向南平移。但鐵路平移將與廣東LNG塘朗段管道發生沖突，為保證LNG管道的安全運行、周邊在建各項目的正常施工及建成后的安全，深圳市政府及有關方面要求對該段管道進行遷移。該段管線為廣東LNG支干線的一部分，主要向深圳工業及民用用戶供氣，已于2006年竣工并投運。管道設計壓力為9.2MPa，規格為Φ610mm×12.7mm，材質為X65鋼，需改線遷移的管道長720m。鑒于經濟和社會影響，改線管道建成后，需與舊管線實施不停輸帶壓對接。改線示意圖見圖1。


2 施工工藝確定

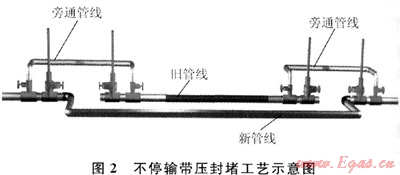

    由于停氣實施新老管線對接對下游用戶影響較大，建設單位要求該段管線采用不停輸方式進行封堵連頭。由于改造段管線兩側封堵施工點距離長達700m，敷設長距離旁通管既不經濟又費時間。因此決定采用在舊管線兩端對接點分別架設旁通的帶壓封堵工藝，其工藝示意圖如圖2所示。此工藝的優點在于無須架設長距離旁通管道，所有工序均在不影響管線內高壓介質正常輸送的狀態下進行，安全可靠[1]。


    在役管道的焊接主要有2個方面的問題：①要避免焊接電弧灼傷管壁造成破裂，也就是燒穿現象；②要避免產生氫致裂紋。氫致裂紋主要是由于流動介質增加管壁散熱，使焊接冷卻速度增大造成的。在役管道的焊接，既要保證焊縫的安全性，又要有可靠的適用性，這就要求在焊接中必須合理調整焊接參數，在保證不燒穿管線的情況下盡可能選擇大的焊接參數以避免產生氫致裂紋。此外，本次施工需在傾斜管道上作業，開孔機及刀具是否滿足在傾斜狀態的工作需要，封堵頭在傾角管線上進行封堵作業時是否能夠正常行走，下封堵三通塞柄到位是否良好，均存在未知因素。因此需要通過仿真試驗來獲取開孔及封堵設備在此工況正常工作的參數。
3 仿真試驗
3.1 試驗管輸介質的確定
研究表明，焊接冷卻速度是評定在役管道焊接成敗的關鍵因素之一[2]。影響焊接冷卻速率的因素取決于管內的介質和介質流速。在壁厚一定的情況下，水作為管輸介質用于焊接工藝評定時產生的焊接冷卻速率大于任何介質條件下的焊接冷卻速率。所以，焊接試驗采用水作為管輸介質，比用油特別是成品油更安全可靠，降低了試驗的意外風險.
3.2 運行管道條件下仿真試驗方法
傳統試驗方法無法獲得復雜條件下的試驗參數，采用兩階段仿真試驗法就能很好地彌補傳統方法的不足，即采用動態試驗?zāi)M管道有流量下的焊接和采用靜態試驗?zāi)M管道帶壓情況下的焊接，以驗證影響焊接質量的氫致裂紋問題及燒穿管道問題。這種方法很好地實現了在役管道運行條件下的焊接模擬試驗。此外，在模擬20°傾斜管道上進行帶壓開孔及封堵試驗，獲取設備在此工況下正常工作的參數。
3.3 焊接試驗
3.3.1試驗臺制作
    分別制作動態和靜態焊接試驗臺，試驗臺傾斜45°，下端離地面0.3m，試驗管段長3～4m，下端連接進氣閥門。靜態焊接試驗臺兩端用封頭封死，上接進水泵、打壓泵和壓力表。
3.3.2背溫試驗
    研究管道背溫，有利于計算管道壁厚一定時的焊接壓力。如焊接溫度過高，相應溫度下管道材料的屈服極限數值降低，熔池下未融的面積不能承受管道內壓，導致燒穿管道。一般墊層焊接電流控制在100～120A之間，背溫試驗的材質為X65，管道規格為Φ610mm×12.7mm。

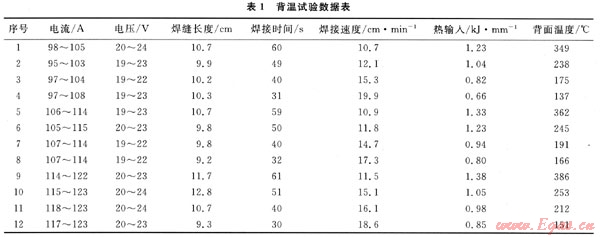

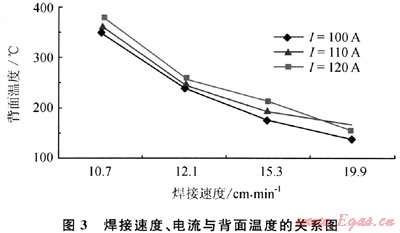

試驗步驟：將試件放置在水平位置，分別調節電流到100A、110A、120A，進行焊接，測量背面溫度，數據見表1。焊接速度、電流與背面溫度的關系如圖3所示。


    由表1和圖3可以看出，隨焊接電流增大，背面溫度升高；隨焊接速度增大，背面溫度降低?？紤]設備誤差、環境因素、最高點定位以及人員讀數誤差，背面溫度實際數值會低于實際背面溫度，但在實際施工中，由于管道內輸送氣體介質，冷卻速度加快，背面溫度會降低。為保證實際焊接的安全系數，背面溫度可取500℃。
3.3.3熔深試驗
    試驗的目的是確定焊接工藝指導書中的焊接電流和焊接速度。影響熔深的因素有焊條直徑、焊接電流、電壓和焊接速度等。在實際焊接中要嚴格控制上述因素，以防止燒穿管線造成焊接人員受傷和釀成火災。一般墊層焊接電流控制在100～120A之間。熔深試驗的材料與背溫試驗相同。

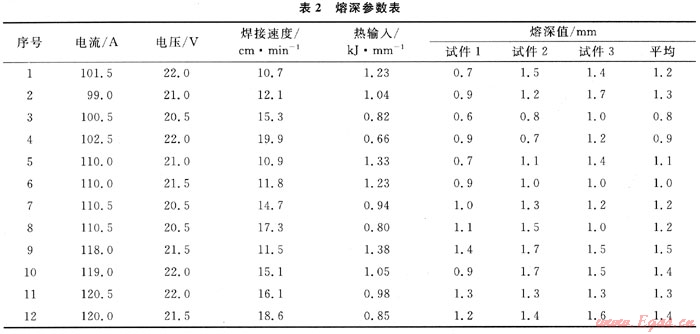

試驗步驟：試件放置在水平位置，分別調節電流到100A、110A、120A進行焊接。將焊接試件剖開，表面進行加工后，磨制成金相試件，然后拋光、腐蝕，測定最大熔深和平均熔深，數據見表2。

    從表2可以看出，隨著焊接電流的增加，熔深呈逐步上升的趨勢；在相同焊接電流的情況下，隨著焊接速度的提高，熔深呈逐步下降的趨勢；焊接電流在100～120A變化時，熔深變化不是太大。在實際施工中，管道內輸送氣體介質，冷卻速度加快，焊接熔深將會變小?？紤]施工現場變化因素較多，焊工水平有差別，預堆焊及根焊電流控制在100～120A較為合適，其他焊道電流可控制在100～130A。
3.3.4動態焊接試驗
    根據現場實際，選用空氣為流動介質進行試驗，空壓機排量一定，因此采用管中加管的方法加快介質的流速，氣體流速計算公式為[3]：
    VA=Q
    A=π(D2-d2)/4
式中V為流速，m/s；A為兩管之間的環形截面面積，m2；Q為空壓機的有效排量，900m3/h；d為管段內徑，取584.6mm；d為內管外徑，取323.9mm。
    經計算，流速V為5.31m/s，實際控制在設計要求5m/s。
    對直焊縫加熱，焊前預熱時間大于30min，確保護板和管道間的潮氣被清除，測量加熱溫度。焊接直焊縫，待直焊縫完成后，焊接環焊縫；全包圍護板與管道的環向角焊縫的焊接宜采用堆焊形式。停止循環系統，對各焊縫進行外觀檢查，對直焊縫進行超聲檢測和X射線檢測，對環焊縫進行磁粉檢測，并按要求進行試件取樣。
3.3.5靜態焊接試驗
    靜態介質選用水，管道帶壓焊接時的承受壓力按下式進行計算：

式中p為管道帶壓焊接時的允許最大承受壓力，N/mm2；S為管道最小屈服極限，N/mm2；t為減少的管道壁厚，mm；F為安全系數，推薦值為0.8；E為焊接系數，取1；T為溫度降低系數；D為管道外徑，mm；ta為管道最小實際壁厚，mm；u為焊接時穿透的深度，mm。

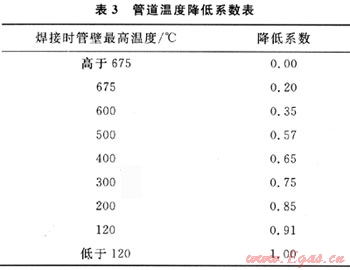

管道溫度降低系數見表3(適用于管道最大承載壓力)。


    壓力為背溫試驗、熔深試驗時計算的壓力，當背溫取400℃時最大壓力為8.4MPa，背溫取500℃時最大壓力為7.4MPa，實際控制壓力為8MPa。
   按套袖的材質不同分別進行試驗。試驗步驟為：用吊車將套袖組裝到試驗臺上，要求安裝的全包圍護板焊口方向與水平成45°；檢測電焊機是否完好，壓力表等部件是否完好；啟動打壓泵進行打壓，壓力為8MPa；焊接、檢測及取樣程序與動態試驗相同。
3.3.6焊接工藝試驗
   檢查焊縫外觀，進行無損檢測，檢測合格后按照所執行的標準進行試件加工。試件試驗包括力學性能試驗、金相試驗、硬度試驗和熔深測量等。試驗合格后，編制焊接工藝評定報告。根據焊接工藝評定報告制訂焊接工藝規程。
3.4 開孔及封堵模擬試驗
    由于下游封堵點受地形限制，開挖出的管線段面須由3個冷彎管組合敷設，帶壓封堵作業位置最深處距地面達4.3m，原有管道敷設時存在20°傾角，給帶壓開孔、帶壓封堵和提升封堵頭等工序帶來很大的不可預見風險，為此進行開孔及封堵模擬試驗。

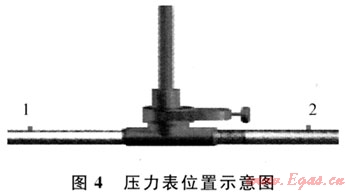

   具體試驗步驟：選擇空曠場地，搭建試驗平臺；剝防腐層，除去管線表面油污、底漆；測量管線橢圓度，保證封堵點位置橢圓度不超過1%；測量管線壁厚，盡量避開嚴重腐蝕區域；選擇合適點，焊接封堵三通、注氮短節、平衡短節以及管線封頭；對焊道進行滲透探傷檢查；安裝夾板閥、球閥，壓力表位置安裝示意圖見圖4，從口2注入氮?dú)猓瑝毫?.0MPa；安裝1200H開孔機和T101型開孔機，開DN600mm封堵孔和2號平衡孔；調試、安裝封堵器，進行封堵操作，封堵操作時先壓力平衡后方可進行下一步的操作；經測量和計算，封堵尺寸下到位后，打開2號球閥放空氣體；使用火焰切割設備，切開2號球閥一側封頭，向管道內安裝氣囊并給氣囊充氣；觀察1號位置處短節上的壓力表看壓力是否變化，用肥皂水噴氣囊貼管內壁處，若壓力表無變化，氣囊貼管壁處無氣泡則封堵成功，否則封堵視為不成功，此時應分析封堵不成功的原因，并有針對性地提出解決問題的措施，直到封堵成功為止。封堵試驗完成后，對1號位置處進行泄壓；拆卸封堵設備和焊接在試驗管道上的三通等機具、器材，并將它們擺放就位。

    通過試驗，按照施工方案的相關內容和標準要求進行作業[4～7]，整個開孔過程未發生卡刀，開孔取下的鞍形板對中性好。
    試驗結果表明該施工工藝、開孔機及刀具能夠滿足此次施工作業的要求；下封堵過程封堵頭在傾斜20°管線進行封堵作業能夠行走正常；下封堵三通塞柄到位情況良好。
    根據背溫試驗、熔深試驗、破壞性試驗、工藝評定熔深試驗、傾斜管道上開孔及封堵試驗等試驗結果，以及由此計算出的管道帶壓焊接時的承受壓力，均符合標準及技術條件要求，開孔和封堵設備能夠在良好的工況下工作，滿足工程需要。
4 方案實施
4.1 上游點施工程序
4.1.1封堵準備

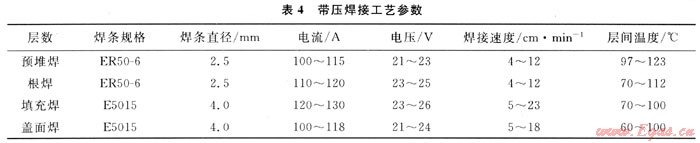

    封堵操作過程必須嚴格進行氣體置換，安裝設備后使用氮?dú)庵脫Q空氣，拆除設備前使用氮?dú)庵脫Q天然氣，每次都要填寫氣體檢測記錄表。確定開孔、封堵三通位置；剝防腐層，除去管線表面油污、底漆；測量管線橢圓度及壁厚，必須符合標準要求；選擇封堵三通、旁通三通、下囊短節和2號平衡短節位置；焊接封堵三通、旁通三通、下囊短節和2號平衡短節，并對三通、短節所有焊道進行滲透探傷檢驗。焊接參數如表4所示。
4.1.2封堵作業
    安裝夾板閥，安裝前在三通管底用千斤頂進行支撐，千斤頂下面需加墊枕木；開孔前應對所有焊道和組裝到管道上的閥門、開孔機等部件進行整體試壓，試壓介質為氮?dú)?，試?yàn)壓力為管道運行壓力，穩壓5min，使用泡沫水噴淋三通焊逢、各部件結合面，觀察有無氣泡產生，以壓力不降低、不產生氣泡為合格，填寫開孔作業檢查表；預熱液壓站，調節開孔參數；管線開孔，分別開封堵孔、旁通孔、下囊孔及平衡孔。
    依據輸氣量要求，采用DN300mm旁通線作為臨時輸送管線，旁通管線預制完成后進行超聲波無損探傷。驗收合格后對旁通線充氮?dú)庠噳?旁通線試壓合格后，導通旁通管線。安裝封堵器，進行封堵作業。
4.1.3封堵效果驗證
    通過下游平衡孔放空被隔離管線內的天然氣，當壓力下降至1MPa時停止放空并觀察壓力表有無變化，如果壓力沒有上升說明封堵成功，繼續進行下步操作，如果壓力有上升則需要重新封堵。
    確認封堵成功后，通過平衡孔放空隔離管線內的天然氣。如果封堵有輕微滲漏或者封堵嚴密，則從下囊孔中下入隔離氣囊，氣囊充氣壓力不超過0.4MPa。
4.1.4管線斷管作業
    使用液壓爬管機或者液壓鋸管機進行斷管作業；斷管完畢后主管線上焊接封頭；平衡壓力提封堵器并回收氣囊；封堵三通下塞柄閥門加蓋盲板。完成上述施工作業后，上游施工作業點留人看護，其余人員設備轉至下游作業點施工。
4.2 下游點封堵施工工藝
4.2.1開孔及封堵
    同4.1。
4.2.2新舊管線連頭
    上游主管線封堵三通、拆除盲板后安裝三明治閥門及開孔機；使用開孔機取出封堵三通的塞柄；關閉三明治閥門，拆除開孔機；重新安裝封堵器然后下封堵、下隔離氣囊；斷開主管線封頭；可燃?xì)怏w分析合格后上、下游同時進行動火連頭。
4.2.3解除封堵，恢復管線正常運行
    當完成上下游新舊管線連頭作業后，開始解除管線封堵工作：使用氮?dú)庵脫Q新管線內的空氣；壓力平衡完畢后提封堵頭，解除封堵，新管線導通；兩作業點的旁通閥門不關閉，保持旁通管線運行，直至新管線升壓完成，并運行穩定后再關閉旁通閥門，截?cái)嗯酝ü芫€運行，拆除旁通管線；上、下游封堵三通、旁通三通以及下囊短節安裝塞柄，加蓋盲板；上、下游平衡短節下塞堵，蓋管帽；管線恢復正常運行。
4.2.4對管線及管件防腐處理
    新舊管線連頭處采用聚乙烯熱縮帶防腐，對留下的封堵三通采用STOPAQ黏彈性防腐涂料刷干后再用STOPAQ防腐膠帶纏繞處理。
4.3 舊管線處理
    舊管線內天然氣放空：在此次改線的上游，距離南坪快速公路40m之外的地方選擇一平坦場地建立火炬管線?；鹁姹仨毎惭b單向閥和回火器，剛開始放空階段使用限流孔板進行放空，當放空壓力低于2MPa時可以拆除限流孔板進行快速放空處理。放空采用點燃方式。
    火炬制作：放空火炬選用DN80mm的鋼管制作，基礎是用混凝土砌成。火炬通過舊線2號球閥接到外面空地上，中間需要安裝限流孔板、2臺閥門以及阻火器等。
    舊管線氮?dú)庵脫Q使其天然氣濃度低于最低爆炸下限。使用氮?dú)庵脫Q完成之后，完成舊管線開挖及移除。
5 實施效果
    帶壓封堵作業自2008年12月23日動火開工，至2009年1月9日上午10：00完成上下游封堵點新舊管線的對接工作，歷時17d完成開孔、封堵和新舊管線對接。實現了改線段不停輸帶壓作業，確保了深圳市用氣安全。
    通過一系列的仿真模擬試驗，獲取了三通焊接、20°傾角管道上開孔及封堵的數據，平南鐵路改線帶壓封堵作業成功，取得了在特殊位置的管道不停輸焊接作業的寶貴經驗。
參考文獻
[1] 羅小蘭，向啟貴，銀小兵，等.關于天然氣管道環境風險評價的認識[J].石油與天然氣化工，2008，37(6)：532-534.
[2] 郝建斌，武新娟，張水清，等.在役管道修復與搶修焊接工藝模擬試驗方法[J].油氣儲運，2006，25(2)：37-40.
[3] 曹崇珍，賈志方，時春成，等.在役管道不停輸焊接三通工藝試驗[J].油氣儲運，2003,22(12)：47-51.
[4] 國家經濟貿易委員會.SYT 6150—2003鋼制管道封堵技術規程[S].北京，石油工業出版社，2003.
[5] 美國石油學會.API RP 1107—1993管道的焊接維修[S].北京：兵器工業出版社，2008.
[6] 美國石油學會.API 1104—2005管道及相關沒備焊接[S].北京：兵器工業出版社，2008.
[7] 中國石油管道焊接培訓中心.廣東LNG管道工程管線不停輸改造工程焊接工藝評定實驗技術報告[R].廊坊：中國石油管道焊接培訓中心，2008.

(本文作者：徐小兵1 黃文堯2 陳紅1 1.中國石油四川石油天然氣建設工程有限責任公司；2.中海石油廣東大鵬液化天然氣有限責任公司)
