電子標識系統的技術經濟分析

摘 要

摘要：電子標識系統作為對PE燃?xì)夤艿蓝ㄎ坏囊环N有效方式，目前已在國內外燃?xì)庑袠I(yè)得到廣泛應用。通過與其它管道定位方式進行多方面的綜合比較，全面分析了電子標識系統的技術經濟
摘要：電子標識系統作為對PE燃?xì)夤艿蓝ㄎ坏囊环N有效方式，目前已在國內外燃?xì)庑袠I(yè)得到廣泛應用。通過與其它管道定位方式進行多方面的綜合比較，全面分析了電子標識系統的技術經濟性。從全生命周期角度考慮，電子標識系統具有使用壽命長、定位準確、可靠性高、維護保養便捷等諸多特點，技術成熟且具有一定的經濟優勢，于保障管道的安全運行具有顯著作用，值得大力推廣應用。
關鍵詞：電子標識；PE管道；燃?xì)?；定位；?jīng)濟性；安全性
1 前言
目前，城市燃?xì)庵袎汗芫W(wǎng)的管道大多采用金屬(鋼質)管材和塑料(聚乙烯，PE)管材，且近幾年P(guān)E管材的使用比例有明顯的增長趨勢。這些燃?xì)夤艿酪话愣悸裨O(shè)在地下1.0m左右的深度，有些地段，比如穿越工程的管道，埋深高達10m以上。管道通常由人工填土覆蓋，填土上方是瀝青路面、水泥路面或碎石路基等。
    由于城市總是處于不斷建設、發展與變化之中，因此，弄清楚埋設在地下的燃?xì)夤艿赖膶?shí)際位置，實現對地下燃?xì)夤艿罍?zhǔn)確的定位，并且對其進行科學的監管異常重要，這是確保燃?xì)夤芫W(wǎng)運營安全，提升城市現代化管理水平的必然要求。
2 PE管道定位中存在的問題
    鋼質燃?xì)夤?，由于其良好的?dǎo)電特性，與周圍覆蓋層存在明顯的電性差異，且表現為二維線性特征，常規的探測方法就能較好的識別，因此，對鋼質管道的定位相對來說不是太難，現有技術也比較成熟。但是，對于非金屬材料的PE燃?xì)夤?，其外殼表現出高阻性質，再加上管道周圍一些干擾源的影響，探測這類高阻管，常規的方法則難以奏效。
    盡管理論上講，對PE管道的探測，可以利用探地雷達來實現。但無論是從經濟方面，還是從其定位的準確性方面考慮，都尚存在一些不盡人意之處，以現有條件，還不能成為一種可以廣泛使用的探測定位方式[1]。
3 常見的地下PE管道定位方式[2]
    (1) 警示帶
    敷設在燃?xì)夤艿赖纳戏?，距管頂不小?00mm。警示帶上標有醒目的提示字樣，具有抗擊回填沖擊、壓迫及土壤中化學物質腐蝕的特性。
    這種定位方式成本低廉，但只有在開挖之后才能夠知道PE管道的大致走向，后期成本較高。
    (2) 示蹤線
    通常選用BV2.5mm2聚乙烯絕緣無護套電纜電線作為示蹤線，非開挖穿越地段有時采用BV2.5mm2雙線或BV4.0mm2銅線。而且，地面上需安裝信號加載點或檢測樁。
    示蹤線埋設方便、價格便宜，但在實際探測時信號接入條件較為苛刻，探測儀必須與示蹤線連接才可進行探測。此外，示蹤線還較易受到外力傷害，出現斷線或腐蝕斷點等情況，可靠性極為有限。
   (3) 金屬示蹤帶
   示蹤線與警示帶結合，即將金屬導線包覆在警示帶中，則構成金屬示蹤帶，它能起到示蹤線和示蹤帶的雙重作用。
   (4) 警示PE保護板
   與警示帶作用相似，警示PE保護板也是理地燃?xì)夤艿赖囊环N定位方式，可有效地起到警作用。其主要特點是：使用壽命長；抗沖擊能力強，在應對第三方破壞方面有一定作用。
   (5) 電子標識系統
   電子標識系統在歐美發達國家已有40多年的使用歷史，白上個世紀末以來，在我國燃?xì)庑袠I(yè)也開始逐步得到應用。它不僅可以指示出其埋設的位置，還可以將內部儲存的信息，比如提示管道口徑、埋設時間、三通彎頭、閥門、周邊建筑物情況等特征點的精確信息發送給電子探測儀，有效彌補其它示蹤方式的不足。
    此外，它還可以與全球衛星定位系統(GPS)結合，擴充其功能，導出PE管道的絕對坐標(經度、緯度、海拔高度)，變相對定位為絕對定位。
4 電子標識系統介紹
    (1) 組成
    電子標識系統由電子標識器和電子標識定位儀(探測儀)兩部分組成，其中，電子標識器埋設在地下PE管道的頂部位置。
    (2) 工作原理

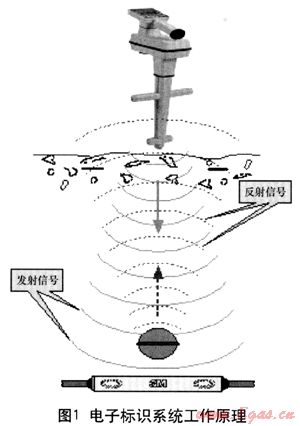

    電子標識系統實施對PE管道定位是基于射頻原理工作的。工作原理如下圖1所示。


    電子探測儀以間斷方式發送一定頻率的信號，被埋設在管道上方的相同諧振頻率的地下標識器吸收并存儲信號能量，探測儀短時間發送信號后，停止發送并進入信號接收模式；而當探測儀停止發送信號，標識器將儲存的能量釋放并反射回探測儀；探測儀檢測返回的信號強度來確定標識器所在的具體地點，信號最強處就是標識器的正上方，探測到標識器位置實際上就是掌握到了燃?xì)夤艿赖奈恢谩?/span>
   (3) 外觀與諧振頻率
   城市燃?xì)馐褂玫碾娮訕?biāo)識系統外觀顏色為黃色，諧振頻率為83.0kHz。
    外觀顏色及專有固定頻率遵循的是國際統一顏色編碼標準。不同的行業諸如通信、電力、有線電視、供水、污水、石油天然氣等，對應不同顏色、不同類型的電子標識器和探測儀，其諧振頻率、探測深度各不相同。
   (4) 電子標識器介紹
   電子標識器是電子標識系統的核心組成部分。有球形電子標識器(M)、球型電子信息標識器(ID)、釘形標識器、全程(盾形)標識器等四種類型。其中，ID電子信息標識器可記錄埋設管道的特性：管徑、壓力、埋深、事件點。
    ① 球形電子標識器
    主要是由密封防水聚乙烯殼體及其內部的無線天線構成。本身是一個無源體，它只能夠接收和反射專用探測儀的信號。
    內部是一個特定低頻的諧振電路，外殼防潮、防鹽酸、防腐蝕、耐擠壓，不受溫度的影響。采用自對準水平設計，其內部的電磁感應線圈都可以漂浮在防凍液表面，確保最佳的接受效果和探測深度。無論何種敷設方式下，感應線圈總保持水平位置。球型標識器中的防凍液體使其能適用于低至40℃的極寒環境(電子標識器內含聚乙烯乙二醇和水的混合物)。
    ② 球型電子信息標識器
    是在前者的基礎上增加一片可存儲設施相關信息的RFID芯片。這些ID標識器均用唯一的標識號碼進行了預編程。這一號碼還用一個可卸下的條形碼標簽附在標記器上，可將該標簽撕去，貼設備圖以供將來參考之用。ID標記器還能編程包含客戶的細節信息，如設備數據，危險級別，應用類型，放置日期和其他重要詳細資料。該信息由用戶編寫并鎖定。
   ③ 釘形標識器
   垂直安裝方式。使用沖擊鉆在硬質路面上打一個垂直的孔洞，30～40cm深，將釘形電子標識器放入，然后填埋孔洞即可。它有助于用戶標識那些采用非開挖技術安裝及已存在的設施。
   ④ 全程(盾形)標識器
   外形設計可以起到防止人工挖掘傷害的作用，同時起到警示的效果。由于其信號接收有方向性，因此要求水平埋設。為確保外力不使其傾斜，需在夯平的細土或沙土上安放全程標識器，再回填足夠厚的細土后才能進行夯實。
    ⑤ 電子標識定位儀
    習慣上我們稱之為電子探測儀，它用于探測地下標識器的位置，作用半徑為3m。當用其對地下電子標識器進行探測時，探測儀先向地下發出一定頻率的電磁波信號，當靠近標識器時，電子標識器會反射定位儀發出的信號，從而被探測儀發現和接收，并通過聲音和讀數來告知操作者地下設施的全面信息?？蓽?zhǔn)確探測出標識器的位置(即管線位置)，并具有金屬管線探測儀的雙重功能。
5 電子標識系統的應用
    為了確保電子標識系統發揮作用，實現對PE管道的準確定位，對電子標識器的埋設，包括埋設方式、位置、數量、施工、驗收等都是有一套嚴格規定，必須予以遵守。
    (1) 電子標識系統的設計[3]
    認真領會標準規范要求，仔細踏勘現場，以前瞻性、系統性眼光統籌考慮管網的發展情況，這是做好電子標識系統設計的基本要求。
    (2) 電子標識器的設置與安裝部位
    一般情況下，以下部位需要設置電子識器。
    ① 所有地下燃?xì)夤艿栏黝愰y門、不可見井蓋處；分支點、接頭，如三通、異經接頭等置；非人井內的轉彎處的起始至終止位置；與它地下設施的交越處。
    ② 燃?xì)夤艿罊M過道路、河流或其他公共設的兩端，可以是燃?xì)夤艿辣Ｗo(hù)管的兩端；非開技術敷設的地下管線的兩端。
    ③ 燃?xì)夤艿赖纳疃茸兓却笥?.5m時埋設位置為最高和最低處。
    ④ 所有預埋預放的燃?xì)夤艿蓝祟^；所有檔圖紙上標注的其他重要地下燃?xì)庠O(shè)施點；其他為重要而需要標注的事件點。
    ⑤ 對于已建管道，在維修過的地下燃?xì)夤芑蚪宇^處，必須在覆土前安裝電子信息標識器記錄維修信息；其它市政管線開挖工程，如遇氣管線，也必須安裝電子信息標識器。

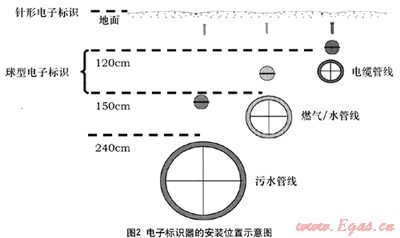

    用于標識燃?xì)夤艿?、供水管道、污水管道電纜的電子標識器各自的安裝位置示意圖如下圖2所示。

   (3) 電子標識器的安裝
    電子標識器應采用上置方式水平安裝，單獨或合并使用膠布、扎帶穩固安裝于彎管及管末端位置。但當現場情況不適合上置安裝時，也可將電子標識器安裝在燃?xì)夤艿赖撞俊０惭b工作完成后，務必將已安裝的電子標識器位置記錄在相應的管網圖紙或系統中。
    當管道敷設完成后，應使用電子探測器對已安裝的電子標識器進行可探性測試，以確定埋于地下的電子標識器安裝妥當，并應記錄所有測結果。
    (4) 施工要求
    施工時應由具備電子標識器安裝資格的員負責電子標識器的施工工作，并嚴格按照設文件進行施工。如出現下述情況：施工圖有誤管道定位點發生變化、需要增減標識器等，應時向設計單位提出變更設計要求，經設計單位意，并出具設計變更后方可繼續施工。
    電子標識器埋設前應嚴格按照施工要求將標識器下方的回填土夯實，以減小沉降量。
    (5) 驗收要求
    電子標識器施工驗收應作為整個工程驗收的一部分被列入流程。建設單位應嚴格審查施工單位的電子標識器信息記錄表，對沒有該表或填寫不全的工程，不能做竣工處理。驗收人員驗收時，應將定位儀探測的結果與電子標識器的施工圖中的內容進行對比，保證電子標識器的位置與定位點水平方向誤差不得超過要求。
   (6) 運行管理
   電子標識器交付運行管理后，應經常進行探測管理。由相關管理部門指定人員定期測試其運行狀況，每年測試一次。
    (7) 功能拓展

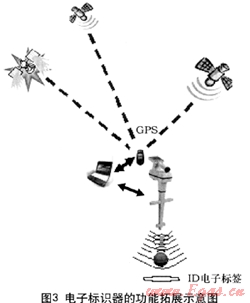

    圖3是電子標識器的功能拓展示意圖，由GPS現場記錄電子標識器的經度、緯度、海拔高度等信息，將數據上傳到電子地圖系統，由此記錄標識器所在位置的絕對坐標[4]。

6 電子標識系統的經濟性分析
    (1) 購置與施工成本分析
    電子標識器：按照“直線每隔100m放置一個電子標識器；彎道、岔路口及每個重要節點放置一個電子標識器”要求，1km管線需放置電子標識器15個左右。電子標識器平均單價約155.00元/個，則購置成本約2325元，折合2.33元/m。
    示蹤線：1km示蹤線的購置與安裝成本約為2000元，折合2.00元/m。
    可見，兩者初次購置與安裝成本基本接近。
    若考慮到“電子標識器50年使用壽命、而示蹤線30年使用壽命”這一因素，則電子標識器的購置成本只有示蹤線的70%左右。
    (2) 使用功能及可靠性比較
    電子標識器：可以準確定點定位，快速確定管道、彎頭、三通、高低位、閥門、穿越地具體位置等，可靠性較高，使用壽命長，至少達到50年。且可以回收使用，當管線改道時，可以將電子標識器重新使用到新的管線位置。而帶有芯片的球型電子信息標識器還可以準確導出地下管道的相關信息。
    示蹤線：定位操作復雜，準確度不高，受外力作用容易斷裂斷點、可靠性差，檢測時耗費時間長。且使用壽命平均不到30年，也不能重復使用。
   (3) 日常維護成本
   電子標識器：不需要電源，基本上沒有后期的維護工作。
    示蹤線：每隔500～800m要有引出樁；對地絕緣電阻需滿足＞999MΩ要求。因此，需要一定的日常維護費用。
    (4) 其它優勢
    與多條非燃?xì)夤芫€同溝鋪設時，借助于電子標識器可分辨出其中的燃?xì)夤芫€；且探測范圍廣、抗噪聲等干擾能力強。示蹤線很難做到這點。
7 結語
    電子標識系統作為一種高效可靠的地下燃?xì)夤艿罍?zhǔn)確定位方式，相對于示蹤線等傳統的方法，從全生命周期角度考慮，具有性能優良、綜合成本低、維護簡便、使用壽命長、可靠性高等特點，技術成熟且具有一定的經濟優勢，對于保障管道的安全運行具有顯著作用，值得大力推廣應用。
參考文獻：
[1] 陳培新，李丹華.埋地燃?xì)釶E管道電子標志系統示蹤方法[J].煤氣與熱力，2009，29(4)：B05-B07.
[2] 申張有，李雪.地下燃?xì)夤艿啦檎叶ㄎ环椒╗J].煤氣與熱力，2008，28(9)：B49-B51.
[3] 汪穎.淺談電子標識系統在燃?xì)夤芫W(wǎng)上的設計[J].上海煤氣，2009，02：23-25.
[4] 李文靜.燃?xì)夤芫€電子標識及信息管理系統項目應用及管理的展望[J].上海煤氣，2010，01：15-17.

(本文作者：羅東曉1，2 1.新奧能源控股有限公司 河北廊坊 065001；2.中山大學 廣東廣州 510275)
