LNG儲罐自增壓工藝流程的優化方案

摘 要

摘要：分析了現有儲罐自增壓工藝流程、作用及維護需要的投入情況，討論了采用優化工藝流程后儲罐的正常運行及節約費用和減少安全隱患等。關鍵詞：城鎮燃?xì)?；LNG儲罐；自增壓；工藝流程；
摘要：分析了現有儲罐自增壓工藝流程、作用及維護需要的投入情況，討論了采用優化工藝流程后儲罐的正常運行及節約費用和減少安全隱患等。
關鍵詞：城鎮燃?xì)猓籐NG儲罐；自增壓；工藝流程；優化
1 前言
隨著我國天然氣利用步伐的加快，很多城市都在積極地建設天然氣利用工程。液化天然氣(LNG)也經常成為被選方案，LNG廠站的建設就成為天然氣利用工程中重要的組成部分。大量的前期投入，使企業前期投入成本非常高，洛陽就是這樣的城市。作為站區技術管理人員，有責任為減低生產成本，做出努力。儲罐自增壓工藝流程的優化方案的提出就是這樣的思路。
2 現有自增壓工藝流程
    (1) LNG工藝流程簡述
    0.3MPa(絕)、-145℃的液化天然氣(LNG)由低溫槽車從新疆廣匯運至洛陽儲配站，利用卸車臺自增壓系統給槽車儲罐增壓至0.7MPa(絕)，利用壓差卸車入LNG儲罐(罐容積105m3，安全儲董范圍15%～85%)。通過儲罐增壓器將LNG增壓至0.5MPa(絕)，自流進入空溫式氣化器，LNG吸熱氣化，成為氣態天然氣(簡稱NG)；夏季直接畫送，冬季經水浴式換熱器升溫后再去管網，供城市用戶使用。
    (2) 增壓原因
    LNG儲罐儲存參數為0.5MPa(絕)、-145℃。為保證管網的調節作用，將管網工作壓力設定為0.4MPa(絕)。在壓差作用下，LNG儲罐內LNG的不斷流至氣化器，儲罐壓力逐漸降低。當降到一定程度時壓力平衡，儲罐內的LNG便不能排出，流程斷流。如需繼續工作，必須給LNG儲罐增壓，維持其間的壓力差，才能使氣化站流程連續運行，完成氣化目的。
    (3) 增壓原理

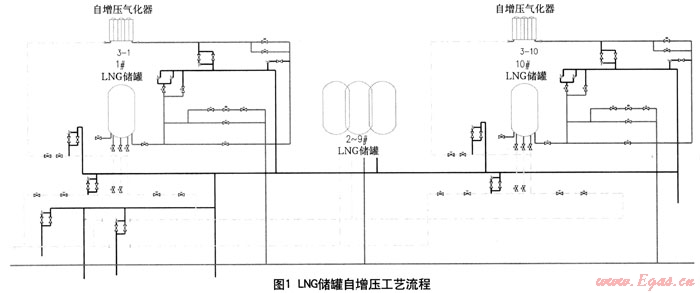

LNG儲罐自增壓工藝流程詳見圖1。

    LNG儲罐儲存壓力為0.5MPa(絕)。運行時，儲罐自增壓器氣相低溫閥設為開啟狀態，當LNG儲罐壓力(調節閥閱后壓力)低于設定壓力0.5MPa(絕)時，調節閥開啟，LNG進入自增壓氣化器，在氣化器中與空氣換熱，氣化為NG，進入罐內，使氣相壓力變大，從而將LNG儲罐壓力維持在0.5MPa(絕)。隨著LNG的不斷流出，罐內液位不斷下降，氣相空間不斷變大，壓力不斷降低，這樣，通過自增壓氣化器不斷氣化LNG來補充罐內壓力，以維持LNG儲罐的壓力不變，每個儲罐一套自增壓系統。
3 自增壓優化方案
    (1) 提出的原因
    洛陽有兩個LNG儲配站(南站和北站)，各有10臺100m3LNG儲罐，共計20臺配套增壓系統，由于是儲配站，實際使用過程中利用率極低，以LNG南站為例：自運行4個冬季(冬季用氣量高峰期)以來，僅在2007年冬季高峰期一周的時間儲備氣量基本供完，這種緊急情況下也僅有一臺自增壓氣化器被使用，平時基本靠CNG(壓縮天然氣)供氣，北站也僅在冬季適量投用。實際使用中，洛陽20臺自增壓氣化器幾乎是常年閑置。
    (2) 優化方案
    原10臺儲罐自帶1O套自增壓系統，優化方案是將10臺儲罐與一套自增壓系統串聯使用，或者選用兩套自增壓系統并聯形成一開一備。根據洛陽連續四年的使用情況，一套系統完全可以滿足要求。因?yàn)槭褂寐实停綍r(shí)可以經常維護保養，這樣可以減少很多不必要的費用，降低安全隱患。

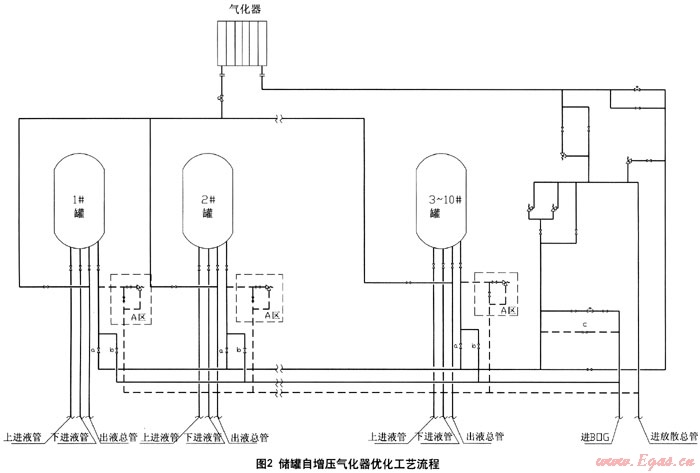

    以洛陽南站為例，10臺儲罐可節約氣化器9臺、不銹鋼截止閥50～70個、調節閥18個、緊急切斷閥9個、電磁閥9個、安全閥26～36個、供遠程控制的電纜節約數十根等等。另外，10臺儲罐也可互為增壓，可同時工作，也可單獨工作。不僅節約投資、管理簡單、維護便捷、漏點減少數百處。微機操作系統程序簡化，操作工更易分辨工藝控制閥門而減少誤操作，其他附屬設施及管道更加簡化，占地面積減小等等。優化后的工藝流程圖如附圖中的圖2所示。

    (3) 工藝優化后自增壓可能出現問題的解決方法
    ① 以洛陽南站為例，10臺罐滿儲存量850m3(液態)，平時靠?jī)?chǔ)罐自身壓力的升高，即可保證需要供氣時儲罐的出液，不需要增壓。即使到了冬季用氣高峰需要連續供氣時，必須依靠槽車給站內輸送LNG，此時可以利用槽車增壓氣化器(每站現各有兩臺)給儲罐增壓，并且用槽車給儲罐增壓也會更安全、易控制。
    ② 新工藝的一臺氣化器出了問題，除非是管道、管件出現裂縫(只有暫時利用卸車臺汽化器)維修時間需長些，如法蘭連接不緊、螺栓松懈等其他問題，及時維修所用時間只需要十幾分鐘就可以投入使用。
    ③ 根據洛陽情況，有南、北兩個儲配站，用氣量高峰期可以通過調度統一支配，時間合理安排，互補互用。
4 優化方案的優越性
    (1) 一套增壓器裝置包括增壓器1臺、低溫緊急切斷閥1個、低溫閥1個、4套安全閥、壓力表和若干管線。以洛陽實際情況為例，如果按照工藝流程改革后的方案，建設一座同等規模儲配站，如果把每臺氣化器的材料費、施工費、占地面積費、管理維護費等累計，每臺以10×104元的價格計算，可節約18套，建站初期費用即可節約180×104元。
    (2) 由于優化了工藝流程，每年還可以節約定期檢測費、設備維護費、維修費、更換零部件費用等。
    (3) 優化原有工藝流程，減少了很多不必要的閥門和管件焊接點，安全隱患也相應降低。減少安全隱患是優化方案中最為受益之處。
    (4) 優化工藝流程更大的優點是：這種工藝可以作為一種可靠性極高的測試方法，即對每臺儲灌的壓力變送器的測試。儲罐停運儲備期間，如果任何一臺儲罐的壓力變送器出現問題，可一目了然，永遠省去定期檢測的麻煩，如果儲罐的10臺壓力變送器中，任意1臺出現問題隨時即可發現。因?yàn)樗鼈冎械娜魏?臺數據都應該和另外9臺儲罐的壓力保持一致，極小的誤差也可以對比出來。
5 結語
    新、舊工藝對比，功能不但沒減少而且更加豐富，節約費用的同時，安全更可靠，優點明顯，對提高LNG儲配站生產安全有積極意義。

(本文作者：張冬梅 劉磊 洛陽新奧華油燃?xì)庥邢薰?河南洛陽 471000)
