徐深氣田火山巖氣藏特征與開發對策

摘 要

摘要：松遼盆地徐深氣田是中國石油大慶油田有限責任公司2002年發現、2005年探明的，主要?dú)獠仡?lèi)型屬于火山巖氣藏。為了有效開發該類氣藏，先后開展了露頭勘測、密井網解剖以及長井
摘要：松遼盆地徐深氣田是中國石油大慶油田有限責任公司2002年發現、2005年探明的，主要?dú)獠仡?lèi)型屬于火山巖氣藏。為了有效開發該類氣藏，先后開展了露頭勘測、密井網解剖以及長井段取心等研究，研究成果證實：大慶地區火山巖氣藏在地質上具有儲層巖性、巖相類型多樣，平面和縱向變化快，非均質性強，氣藏受構造和巖性雙重控制，氣水關系復雜等特征。對徐深氣田試氣、試采和試驗區開發動態跟蹤研究的結果顯示：該類火山巖氣藏在開發動態方面具有氣井早期產能差異大、平面分布不均衡，單井控制的動態儲量差異大，出水類型復雜多樣等特征。通過綜合地質、氣藏工程、壓裂工藝等多學科研究成果，結合火山巖氣藏儲層描述、地質建模、產能評價、水平井開發優化設計以及壓裂增產等方面的實踐成果，形成了一套適用于該區火山巖氣藏的開發對策：①深化火山巖氣藏地質規律認識；②開展產能評價技術研究，完善技術手段；③優化直井設計，實現Ⅰ、Ⅱ類儲層區塊有效開發；④“整體考慮，分類治理”，實現有效控水；⑤開展水平井開發技術攻關，探索火山巖氣藏開發新模式。
關鍵詞：松遼盆地；徐深氣田；火山巖氣藏；地質特征；開發特征；開發對策；優化直井設計；水平井開發技術
1 徐深氣田火山巖氣藏地質及開發動態特征
    基于松遼盆地徐深氣田主體區塊的開發資料，結合火山巖露頭勘測、密井網解剖、重點評價井長井段取心等工作的認識，以及大量核磁共振、相滲透率、恒速壓汞等常規和特殊分析成果，總結了該區的火山巖氣藏儲層地質特征；同時通過對試氣、試采和試驗區開發動態的跟蹤研究，逐步認識了該區火山巖氣藏的開發動態特征[1～7]。主要表現在以下6個方面：
1.1 火山巖儲層巖性、巖相類型多樣，變化快
    徐深氣田火山巖經歷了多旋回多期次噴發，巖性變化頻繁，火山巖巖性可分為2大類8亞類17種。其中，火山熔巖中的球粒流紋巖、氣孔流紋巖，以及火山碎屑巖中的熔結凝灰?guī)r、晶屑凝灰?guī)r為有利的儲層巖性?；鹕綆r相可分為5類沉積相15種亞相。其中，爆發相熱碎屑流亞相，噴溢相上部亞相，侵出相內帶亞相，火山通道相的隱爆角礫巖亞相、火山頸亞相為有利的儲層巖相。
    從徐深氣田營城組火山巖Ⅰ氣層組巖性、巖相平面分布看，火山巖巖性以酸性為主，中基性?xún)H在汪深1區塊及徐深氣田南部個別井點處發育；火山巖相主要為噴溢相和爆發相，不同井區差異較大。
1.2 火山巖儲層非均質性強
    火山巖儲層類型的平面分布預測顯示，徐深氣田火山巖儲層總體以低產儲層為主，較高產的儲層僅在局部少量發育，不同區塊間儲層平面分布連續性差；儲層橫向連續性差、變化快，火山巖儲層物性縱向變化快，有利儲層僅在部分井段發育。
1.3 氣藏受構造和巖性雙重控制，屬于巖性-構造氣藏
    總體上營城組火山巖氣藏氣水關系相當復雜。平面上氣水系統的分布主要受火山巖體控制，不同的火山巖體相互之間不連通，屬于不同的氣水系統；而縱向上，在同一個火山巖體內，又發育多個氣水系統。處于構造高部位、物性好、裂縫發育的儲層則富氣高產；在構造相對較低部位由于巖性、斷層、物性等因素影響，在局部也可形成氣層。
1.4 氣井早期產能差異大、平面分布不均衡
    統計試采及投產的82口井初期穩定日產量為(1.0～30)×104m3，平均為5.1×104m3/d，井間產能差異較大，總體儲層的物性控制著產能的分布，高物性區高產能井相對集中[3～4]。
1.5 單井控制的動態儲量差異大
    根據34口井的統計結果，井控動態儲量為(0.1～19.2)×108m3，平均為3.45×108m3。其中先發現的探明儲量區內井控動態儲量為(0.19～19.2)×108m3，平均為4.2×108m3，后發現的儲量區內井控動態儲量為(0.1～2.4)×108m3，平均為1.2×108m3。
1.6 受裂縫水竄的影響部分井出水，氣井出水類型以裂縫縱向水竄為主
    根據徐深氣田出水井出水特征，可以歸納出3種主要的出水類型：裂縫型縱向強水竄、裂縫型縱向弱水竄、裂縫-孔隙型縱向水錐，分別占50.0%、40.63%和9.37%。
2 火山巖氣藏開發對策
2.1 深化火山巖氣藏地質規律認識[6]
    1) 通過野外露頭勘測+密井網解剖，在巖性巖相序列特征、展布規模、有利儲層控制岡素和裂縫發育特征等方面取得了深入認識。
    2) 開展野外露頭觀測和一系列室內實驗研究，揭示了儲集結構與滲流特征。
    3) 針對徐深氣田火山巖成因特點，建立有利儲層分類預測技術流程，引入源控、體控、相控井震協同三維地質建模思想，通過建立火山噴發模式和儲層三元結構概念模型，形成了火山巖氣藏三維地質建模技術，有效指導了開發井部署與隨鉆跟蹤調整。
    4) 開展地震新技術攻關，探索預測火山巖儲層“甜點”的方法。
2.2 優化設計，實現各類儲層有效開發
2.2.1開展產能評價技術研究，完善技術手段
    通過開展系統的試氣、試采工作，根據產能試井、不穩定試井以及數值試井方法，形成了火山巖氣藏產能評價技術，不僅落實了單井初期產量，認識了儲層形態、規模及主要參數，評價了井控動態儲量與穩產能力，同時提高了方案的產能設計水平，為氣藏合理開發、平穩供氣提供了技術支持與保障。
2.2.1.1 產能評價技術流程

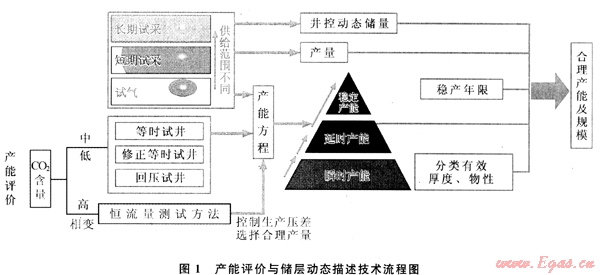

采用修正等時試井等產能試井方法確定氣井的產能方程；采用不穩定試井等方法進行儲層動態描述，確定氣井井控動態儲量；在此基礎上結合儲層物性及氣井穩產情況，確定整個氣藏的合理產能及規模(圖1)。


2.2.1.2 產能評價

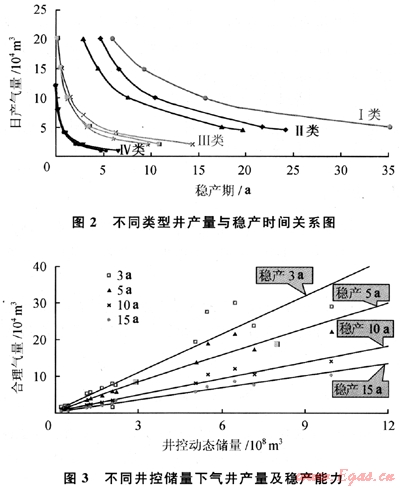

    綜合分析徐深氣田試采井的地層系數、穩定產能、單位壓降采氣量等地質和動態特征，對系統試采的井進行了分類評價。綜合單井試采結果，結合不穩定試井以及數值試井方法，建立了開發早期單井合理產量與穩產能力關系圖版，確定氣井初期產能、落實合理產量(圖2、3)。

2.2.2優化直井設計，實現Ⅰ、Ⅱ類儲層區塊有效開發
2.2.2.1 優選儲層多項動靜態指標，建立有效儲層分類評價標準
    有效儲層中Ⅰ類僅在少部分井區分布，以Ⅱ類、Ⅲ類儲層為主。
2.2.2.2 直井設計以動用Ⅰ、Ⅱ類儲層為主，利用高滲透部位開采低滲透部位儲層
    以動用Ⅰ、Ⅱ類儲層為主，通過考慮啟動壓力梯度、壓裂縫半長、不穩定試井、經濟極限、類比法(日本火山巖氣藏)等來綜合確定合理井網密度與井距：連通性好的部位，井距為1000～1200m；連通性差的部位，井距為600～800m。
2.2.3 “整體考慮，分類治理”，實現有效控水
    1) 對已出水井，根據其出水類型和機理采取有針對性的治水措施。針對裂縫型縱向強水竄，出水難以控制，采取早期帶水采氣，后期排水采氣；針對孔隙型水錐出水，可分兩步走，先控制壓差生產，當水氣比上升到4m3/104m3時，應適時采取排水采氣措施。
    2) 對氣藏內部未出水井，加強模擬跟蹤，嚴格控制底水錐進速度，延長無水采氣期。
2.3 開展水平井開發技術攻關，探索火山巖氣藏開發新模式
    針對部分Ⅱ、Ⅲ類儲層為主井區采用單一的直井開發難以有效動用的情況，開展火山巖儲層水平井先導性開發試驗，探索應用水平井技術提高這類氣藏單井產能、井控動態儲量和控制底水、提高氣田整體開發效益的可行性。
2.3.1火山巖氣藏水平井優化設計
2.3.1.1 火山巖氣藏水平井優化設計流程

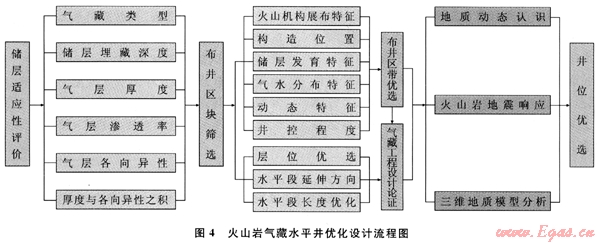

    在儲層適應性評價的基礎上，通過對比分析布井區塊內各火山機構規模和展布特征等，篩選出有利布井區帶；同時進行水平段長度等氣藏工程設計論證；最后綜合考慮火山巖地震響應等實現井位優選(圖4)。

2.3.1.2 火山巖氣藏水平井產能預測
    火山巖氣藏非均質性強，具有復雜的滲流機理，給產能預測帶來了很大的困難?？紤]火山巖氣藏儲層的非均質性，分別建立了火山巖氣藏常規與壓裂水平井穩態三維滲流模型，采用有限元方法進行了數值求解，給出了火山巖氣藏水平井產能預測方法；實例應用表明提高了產能預測精度，為火山巖氣藏水平井設計及產能評價提供了依據。
2.3.1.3 水平井隨鉆地質導向
    火山巖儲層巖性巖相橫向變化快、平面非均質性強，再加上地震分辨率有限，依靠現有地震資料所建的地質模型存在較多的不確定性，單純依靠地質模型完成鉆井地質導向難度較大。因此建立了水平井隨鉆地質導向方法和解釋平臺，實現了多井遠程實時地質導向，保證了儲層高鉆遇率。
    在水平井鉆井過程中，采用斯倫貝謝LWD隨鉆近鉆頭測試儀進行隨鉆測井；在鉆井跟蹤調整過程中，地質導向人員通過網絡實時掌控鉆井運行參數、地質錄井參數和隨鉆測試參數，實時修正三維地質模型；依據鉆井、錄井和隨鉆測井等信息，結合三維地質模型，綜合判定鉆遇儲層性質及其內部流體性質，指導水平井鉆進。
2.3.2引進先進工藝技術，優選了火山巖水平并儲層改造工藝
2.3.2.1 針對工類儲層形成了水平井篩管完井工藝技術
    對于Ⅰ類儲層，如果氣測顯示好、鉆遇高滲透帶或裂縫發育帶，預計自然產能達到設計水平，采用篩管完井。BP1和A-P2井采用此種方法順利完井。
2.3.2.2 針對Ⅱ、Ⅲ類儲層，優選了火山巖水平井儲層改造工藝
    對于下套管固井的水平井，優選確定了“Surgifrac噴砂壓裂工藝”。該工藝具有在常規套管固井、篩管及裸眼中均可實施，管串無機械封隔工具，工具串短，不受溫度和壓力限制，施工風險性低，壓裂段數可以根據鉆遇儲層優選，可以控制裂縫啟裂初始方向等優點；對于裸眼完井的水平井，優選確定了“FRAC-POINT”裸眼分段壓裂技術，該工藝具有可按常規壓裂規模與技術進行施工，裸眼段長，與天然裂縫、儲層接觸面積大，有利于提高單井產量，且可對全井進行分段控制等優點。
2.3.3采用水平井開發火山巖氣藏取得明顯的增產效果
    以鉆遇工類火山巖儲層為主的BP1井采用篩管完井，試氣獲得較高的自然產能，目前已累計開井644d，日產氣穩定在30×104m3；以鉆遇Ⅱ、Ⅲ類火山巖儲層為主的E-P1井壓后試氣獲得重大突破，無阻流量超過100×104m3。
    通過開展氣藏地質、三維地質建模、儲層地質條件適應性評價、地震和氣藏工程等多學科綜合研究，目前已形成了火山巖氣藏水平井開發優化設計技術。與直井對比，采用水平井技術開發火山巖氣藏已取得顯著的增產效果；有效地指導部署了16口水平井，目前已完鉆8口，鉆井成功率100%。
3 結論
    1) 通過開發實踐及前期評價研究表明，對該地區火山巖氣藏開展的地質與開發動態特征描述是客觀的。
    2) 開發實踐證明，該地區應用的儲層描述、地質建模、產能評價、水平井開發優化設計以及壓裂增產等火山巖氣藏開發對策是合理有效的。
參考文獻
[1] 徐正順，王渝明，龐彥明，等.大慶徐深氣田火山巖氣藏儲集層識別與評價[J].石油勘探與開發，2006，33(5)：521-531.
[2] 舒萍，丁日新，曲延明，等.徐深氣田火山巖儲層巖性巖相模式[J].天然氣工業.2007，27(8)：23-27.
[3] 龐彥明，畢曉明，邵銳，等.火山巖氣藏早期開發特征及其控制因素[J].石油學報，2009，30(6)：98-101.
[4] 周學民，唐亞會.徐深氣田火山巖氣藏產能特點及影響因素分析[J].天然氣工業，2007，27(1)：90-92.
[5] 劉啟，舒萍，李松光.松遼盆地北部深層火山巖氣藏綜合描述技術[J].大慶石油地質與開發，2005，24(3)：21-23.
[6] 徐正順，王渝明，龐彥明，等.大慶徐深氣田火山巖氣藏的開發[J].天然氣工業，2008，28(12)：74-77.
[7] 馮程濱，謝朝陽，張永平.大慶深部裂縫型火山巖儲氣層壓裂技術試驗[J].天然氣工業，2006，26(6)：108-110.

(本文作者：徐正順 房寶財 中國石油大慶油田有限責任公司勘探開發研究院)
