本文搜集了近年來百余例城市中高壓燃?xì)夤艿佬孤⒒馂?zāi)、爆炸事故，基于案例統計的結果，利用事件樹的方法分析了城市中高壓燃?xì)夤艿腊l(fā)生泄漏后事故發展場景，采用故障樹分析方法對中高壓燃?xì)夤艿罏?zāi)害性事故的影響因素以及降災因素進行了討論，并在此基礎上提出城市中高壓燃?xì)夤艿里L(fēng)險分析中降災因子模型，利用FLUENT對天然氣中高壓管道泄漏及爆炸事故危險性進行數值計算分析，并對城市中高壓燃?xì)夤艿佬孤⒒馂?zāi)事故風險及其控制措施、策略進行了研究。

1　城市中高壓燃?xì)夤艿佬孤┦鹿蕡鼍胺治?span lang="EN-US">

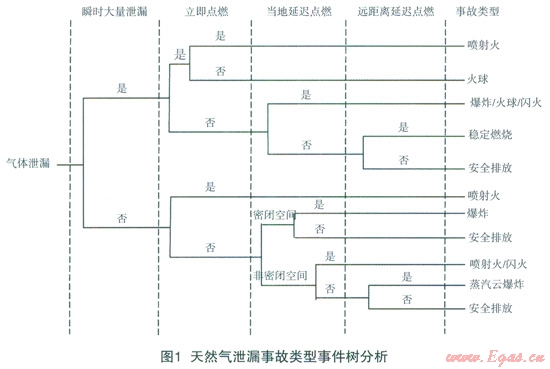

通過對近200例國內外燃?xì)夤艿佬孤?、火?zāi)爆炸事故案例的統計分析，由于第三方破壞、腐蝕等原因會發生泄漏、穿孔、破裂等失效模式后，當遇到點火源時通常會發生噴射火、火球、閃火、蒸氣云爆炸等危害模式。燃?xì)庑孤┦鹿暑愋褪录浞治鲆妶Dl。當管道遭到破壞發生瞬時大量泄漏時，如果立即被點燃，在燃?xì)馀c空氣混合均勻的情況下會發生噴射火事故；燃?xì)馀c空氣混合不均勻時則會發生火球事故；如果大量泄漏的燃?xì)馕幢涣⒓袋c燃，而是在當?shù)財U(kuò)散形成氣云后被點燃，則會發生爆炸、火球或閃火等事故。當泄漏天然氣擴散至密閉空間或受限空間后，遇到點火源則會發生爆炸事故，這種發生在限制空間內的爆炸破壞性較強，往往導致建筑物倒塌，從而可能產生較大的人員傷亡。天然氣泄漏形成可燃?xì)庠票?、燃燒產生的爆炸沖擊波以及大量熱輻射形成的熱傷害會對人員生命財產安全產生重大威脅，其形成爆炸火球或爆炸沖擊波影響范圍和程度由天然氣泄漏速率、暴露時間、環境條件以及點火能量等參數所決定。

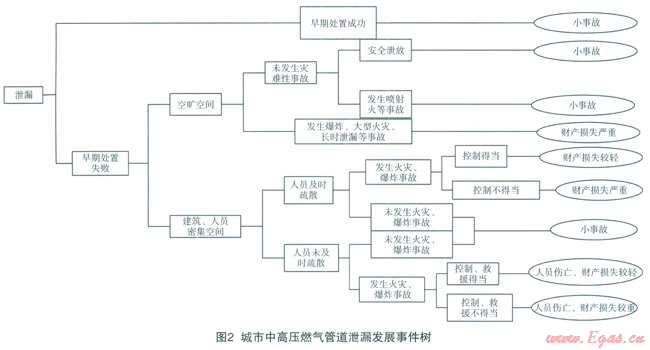

城市燃?xì)夤艿酪坏┌l(fā)生泄漏，如果人為控制得當，將會安全泄放，僅造成較小的經濟損失；如果破損孔洞較大、管道壓力大造成泄漏未被及時控制，遇到點火源將會發生爆炸、火災事故。通過對搜集的百余例城市中高壓燃?xì)夤艿朗鹿拾l(fā)展過程的統計分析，構建如圖2所示城市中高壓燃?xì)夤艿佬孤┌l(fā)展事件樹。城市中高壓燃?xì)夤艿佬孤?zāi)害性事故共分5個階段：泄漏，早期處置失敗，人員未被及時疏散，發生火災、爆炸等次生災害，控制、救援不得當。

2　城市中高壓燃?xì)夤艿佬孤?、火?zāi)及爆炸災害后果分析

為了對中高壓天然氣管道泄漏的火災、爆炸危險進行深入研究，本文采用并行計算技術以及FLU ENT模擬軟件，針對鋼質天然氣中高輸送管道泄漏條件下的天然氣泄漏擴散過程，以及意外點火引起的火災、爆炸事故演化過程進行數值模擬，分析天然氣高壓噴射氣流擴散以及氣云爆炸影響范鬧。根據目前城市市區內廣泛使用的中高壓燃?xì)夤艿李愋?，針對運行壓力為6.0MPa、4.0MPa和1.6MPa，管徑分別為DN900、DN500和DN300的中高壓天然氣輸送管道(管壁厚度分別為10mm、8mm)，埋地深度1.2m，泄漏點孔徑為100mm、30mm的管道泄漏氣云擴散范圍以及發生火災、爆炸的影響范圍進行模擬。

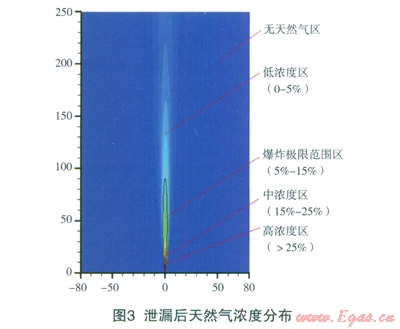

天然氣中高壓輸送管道泄漏后，無風條件下，在大氣中以射流的方式存在(如圖3所示)。根據其爆炸性，可以分為4個區域：(1)高天然氣濃度區：當空氣中天然氣濃度達25％～30％時，可引起頭痛、頭暈、乏力、注意力不集中、呼吸和心跳加速、共濟失調。若不及時脫離，可致窒息死亡。當濃度大于30％，在較短的時間內就會窒息死亡；(2)中濃度區(15％～25％)；(3)爆炸極限范圍區(5％～15％)：在該濃度范圍內，遇熱源、明火或其它點火源有燃燒爆炸危險；(4)低天然氣濃度區：

(5)無天然氣區。由于無風的影響，天然氣在水平方向擴展區域較小，主要向高度方向擴散。因此，本項目主要分析天然氣擴散特征及(1)區和(3)區的高度和寬度隨時間的變化。

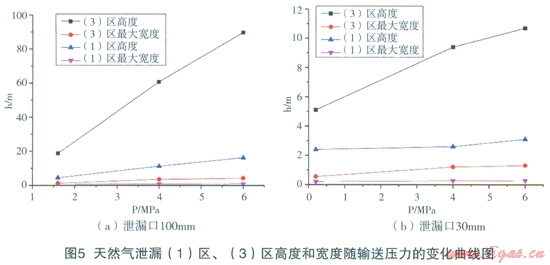

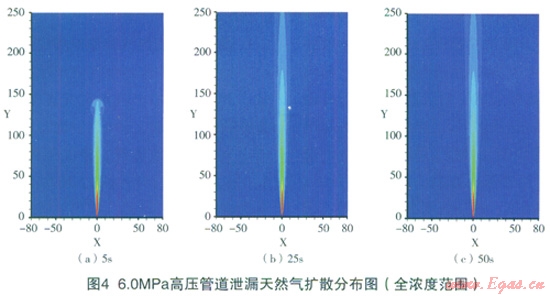

DN900在運行壓力6.0MPa，輸氣能力為74.3萬m³／h的高壓天然氣輸送管道(管壁厚度l0mm)，埋地深度1.2m，泄漏點孔徑30mm時，天然氣泄漏口速度較大，屬超聲速天然氣氣流在空氣中的射流擴散，因此，在高度方向的擴散遠大于在水平方面的擴散。如圖4所示，在泄漏5s時，天然氣高度已達150m；25s天然氣已擴散至大于250m的高空；50s其在250m下的空間擴散形狀趨于定常，即形狀隨時間推移基本一致。圖5給出了泄漏口l00mm、30mm條件下天然氣泄漏(1)區、(3)高度和寬度隨輸送壓力的變化曲線圖。從模擬計算結果可以看出，隨著輸送壓力的增大，在相同泄漏口條件下，泄漏天然氣流量增大，導致(1)區、(3)高度和寬度增大。圖6給出了天然氣泄漏(1)區、(3)高度和寬度隨泄漏口直徑的變化趨勢圖，圖中表明：在相同輸送壓力下，泄漏口直徑增大，相當于泄漏天然氣流量增大，導致(1)區、(3)高度和寬度增大。

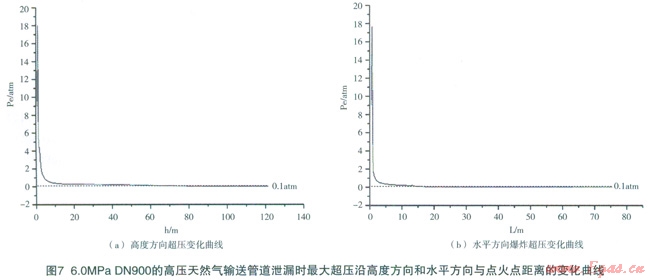

泄漏天然氣發生燃燒爆炸時，爆炸氣云將形成巨大破壞作用的爆炸超壓，當超壓0.1atm時，就可造成橋梁、救生艇等破壞；當超壓0.35atm時，可以將戶外人員吹走或埋入廢墟，具有50％的致命率，可嚴重破壞建筑物或工廠。通常以超壓0.1atm作為危險的臨界條件。圖7給出了DN900運行壓力6.0MPa，輸氣能力為74.3萬m³／h的高壓天然氣輸送管道泄漏點孔徑100mm，泄漏時間10min條件下，氣云爆炸最大超壓隨高度以及水平距離的變化曲線。圖中計算結果表明：在初始點火后，迅速形成爆轟，并達到約l8atm的超壓；隨著高度的增加，超壓先明顯衰減，隨后緩慢衰減，大約距地面66.5m高度超壓衰減至0.1atm。水平方向，在點火點附近，由于爆轟的存在，超壓高至約l8atm左右；隨著遠離點火點，超壓也是先明顯衰減，隨后緩慢衰減，在距離點火點l5.6m處，超壓降至0.1atm。

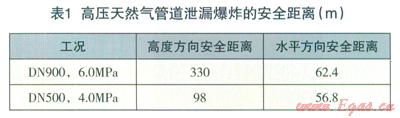

考慮到風速以及環境條件對天然氣泄漏擴散的影響，高度方向保守安全系數為2，水平方向保守安全系數取為4，則高壓天然氣管道泄漏爆炸的最小安全距離如表l所示。而在天然氣泄漏點源的常年風向下風向位置，水平方向的安全距離則應適當增大。

3　城市中高壓燃?xì)夤艿佬孤?zāi)害性事故影響因素以及降災岡子分析

3．1　城市中高壓燃?xì)夤艿佬孤?zāi)害性事故故障樹分析

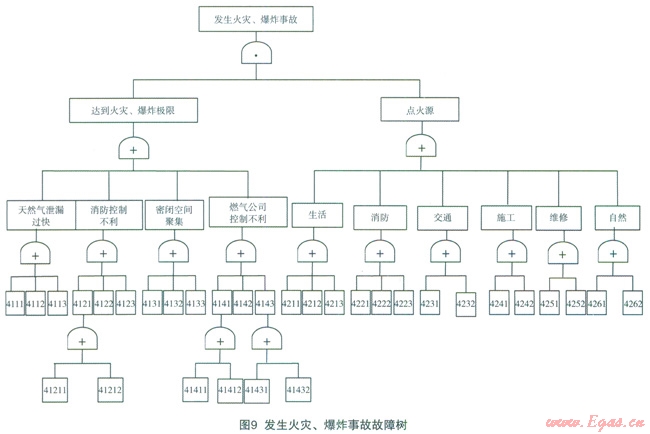

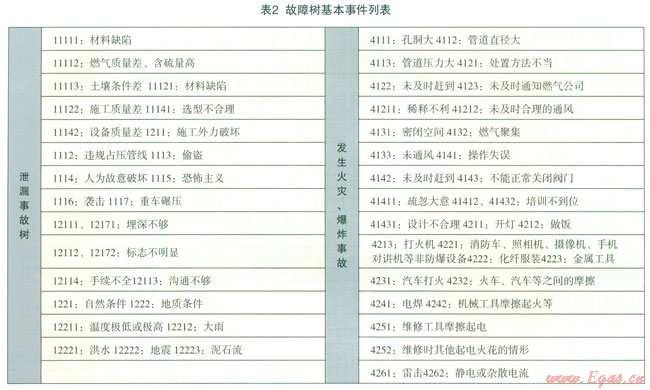

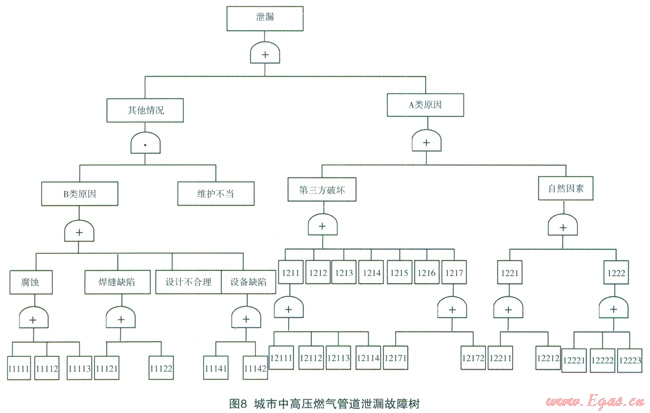

針對城市中高壓燃?xì)夤艿佬孤?、火?zāi)爆炸災害事故，利用故障樹方法可對災害事故場景各階段的發生原岡進行分析，圖8為泄漏故障樹，圖9為發生爆炸、火災事故故障樹。將故障樹中基本事件列入表2。為了更為簡潔的繪制故障樹，用“代碼”來表述各影響因素，  “代碼”與頂上事件相對應。

3．2　最小徑集的計算

根據上文可知，“發生人員傷亡慘重、財產損失嚴重事故”的故障樹可表示為：

P總＝PA·PB·PC·PD·PE·PF

其中，P總為發生人員傷亡慘重、財產損失嚴重事故的概率，PA為發生泄露事故故障樹的概率，PB為早期控制不得當故障樹的概率，PC為人員未及時疏散故障樹的概率，PD為發生火災爆炸事故故障樹的概率，PE為控制救援不得當故障樹的概率，PF為泄露事故發生在建筑物、人員密集空間的概率。

根據最小徑集的求法，首先將故障樹對偶成成功樹，即把故障樹的門換成與，可得：

P總¢＝PA¢·PB¢·PC¢·PD¢·PE¢·PF¢

其中，P總¢、PA¢、PB¢、PC¢、PD¢、PE¢、PF¢分別為P總、PA、PB、PC、PD、PE、PF的補事件。

經計算，頂上事故為“發生人員傷亡慘重、財產損失嚴重事故”故障樹的最小徑集為：

Pl={22222，llll2，11132，11121，11122，1113，11141，11142，12111，12112，12113，1114，l212，1213，1214，1215，1216，12171，12172，12211，12212，12221，12222，12223}

P2={112，12111，12112，12113，11114，1212，1213，1214，1215，1216，12171，12172，12211，12212，12221，12222，12223}

P3={211，2211，2212，2221，2222，2223，223111，223112，223121，223122，223131}

P4={211，2211，2212 ¢2221，2222，2223，223111，223112，223121，223122，223131}

P5={211，22321，22322，22323，22324}

P6={211，22321，22322，22323，22324}

P7={31，33，34，35，321}

P8={31，33，34，35，322}

P9={42所有火源}

P10={2221，2222，2223，223131，223122，223121，41211，41212，4122，4132，4142，4131}

P11={2221，2222，2223，223131，223122，223121，41211，41212，4122，4132，4142，4132}

P12={2221，2222，2223，223131，223122，223121，41211，41212，4122，4132，4142，4133}

P13={2221，2222，2223，223131，223122，223121，51l，512，513，514，515，516，532，541，542，543}

P14={F建筑物，人員密集空間}

3．3　結構重要度的計算

結構重要度可表示基本事件對頂上事件的影響程度。針對頂上事件“發生人員傷亡慘重、財產損失嚴重事故”的故障樹的基本事件的結構重要度，通過最小徑集進行計算。

I(i)=∑Ki(1／2)^n-1，X∈K  　　　　　     (1)

式中Ii——基本Xi的重要系數近似判別值；

Ki——包含Xi的(所有)徑集；

n——基本事件X，所在徑集中基本事件個數。

I(1)=I(3)>I(4)>I(2)>I(5)

根據結構重要度判定基本原則及近似判別公式，對各基本事件結構重要度判別，排序如下：

IF=I42=I31=I33=I34=I35=I22321=I22322=I22323>=I211=I212=I321=I322>I2221=I2222=I2223=I223121=I223122=I223131>I41211=I41212=I4122=I4123=I4142>I2211=I2212=I223111=I223112=I4131=I4132=I4133>=I511=I512=I513=I514=I515=I516=I532=I541=I542=I543>=I12111=I12112=I12113=I12114=I1212=I1213=I1214=I1215=I1216=I12171=I12172=I12211=I12212=I12221=I12222=I12223>I112>I22222=I11112=I11113=I11121=I11122=I1113=I11141=I11142　　　　?。?）

其中，由結構重要度的近似判別式

I(i)=∑Ki(1／2)^n-1，X∈K

計算可得：

由式2可知，通過對城市中高壓燃?xì)夤艿佬孤?zāi)害性事故故障樹分析，結構重要度最為重要的前l0個大類基本事件為：燃?xì)庑孤┦鹿拾l(fā)生在建筑物、人員密集場所，燃?xì)庑孤┖笾車霈F(xiàn)點火源，公眾自救意識淡薄、疏散通道不暢、疏散寬度不夠、人口密集過大，泄漏早期消防控制不利，未及時發現泄漏，消防、燃?xì)夤疚醇皶r疏散人群，燃?xì)庑孤┻^快，泄漏早期燃?xì)夤究刂撇焕?，由于消防處置不利發生火災、爆炸等次生災害，群眾發現泄漏后未報警。

4　基于場景分析的城市中高壓燃?xì)夤艿澜禐?zāi)因子模型研究

通過以上城市中高壓城市燃?xì)夤艿朗鹿式禐?zāi)因子分析，城市燃?xì)夤艿纻€體風險可表示為：

R(x,y)=∑sfsvs(1-h)=(f火災v火災+f爆炸v爆炸)(1-h)      (4)

式中，R(x,y)為城市燃?xì)夤艿朗鹿试诳臻g位置(x，y)處所產牛的第s個情景事故風險值，事故場景包括燃?xì)庑孤┗馂?zāi)和燃?xì)獗ㄊ鹿剩?span lang="EN-US">fs為第s個情景事故發生的概率值；vs為第s個情景事故發生時對在空間位置(x，y)處所造成的嚴重度；h為考慮救降災系統的完善度、應急能力等因素在內的降災因子。

降災因素主要包括以下幾個方面：燃?xì)夤艿佬畔顟B(tài)與風險管理、預測預警技術的水平、消防隊處置燃?xì)馐鹿实哪芰?、燃?xì)夤咎幹萌細馐鹿实膽?yīng)急能力、醫療救援水平、安全管理及人民群眾的消防意識等。因此，降災因子可表示為：

h=∑iAihi=Atht+Afhf+Anhn+Amhm+Aoho                 (5)

其中，ht表示燃?xì)夤艿李A(yù)測預警系數，hf表示消防隊救援系數，hn表示燃?xì)夤揪仍禂?shù)，hm表示醫療救援系數，ho表示其他方面降災系數，如：管理、人民群眾降災所起到的作用；At、Af、An、Am、Ao分別為各降災因素降災系數的權重值，通過3.3節災害性事故各基本事件結構重要度排序可將At、Af、An、Am、Ao分別定為0.15、0.30、0.20、0.15、0.2。

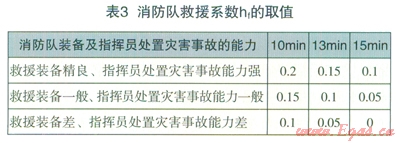

消防隊對燃?xì)馐鹿实慕禐?zāi)作用，表現為消防隊的反應時間和消防隊的裝備及指揮人員的對災害事故的處置能力兩個方面。結合我國消防隊到達現場所用的一般時間標準以及消防救援裝備和指揮能力評判，消防隊救援系數hf的取值見表3。

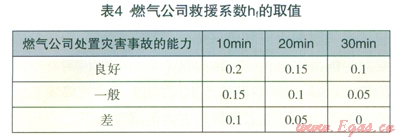

通過對所統計的城市中高壓燃?xì)夤艿朗鹿手腥細夤咎幹们闆r進行分析可知，燃?xì)夤緦θ細馐鹿实慕禐?zāi)作用，表現為燃?xì)夤镜姆磻?yīng)時間和燃?xì)夤緦?zāi)害事故的處置能力兩個方面。表示燃?xì)夤揪仍禂?shù)的取值見表4。

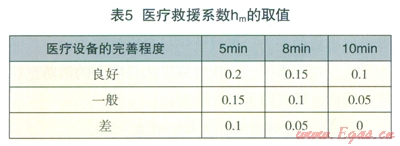

醫療機構對燃?xì)馐鹿实慕禐?zāi)作用，表現為醫療機構到達現場的急救反應時間和醫療設備的完善程度兩個方面。根據急救時對傷者的救治效果，表示醫療救援系數的取值見表5。

燃?xì)夤艿李A(yù)測預警系數的取值根據燃?xì)夤艿赖念A(yù)測預警技術完善程度確定，取值范圍為0～0.2。人民群眾降災系數的取值根據燃?xì)夤艿腊踩芾沓潭燃叭細夤艿乐車嗣袢罕姷南酪庾R來確定，取值范圍為0～0.2。

5　結論

本文搜集了近年來百余例城市中高壓燃?xì)夤艿佬孤┦鹿?，利用事件樹的方法分析了城市中高壓燃?xì)夤艿腊l(fā)生泄漏后事故發展場景，利用故障樹分析方法對城市中高壓燃?xì)夤艿罏?zāi)害性事故原因，以及城市燃?xì)夤艿朗鹿实慕禐?zāi)因素進行了分析，提出了城市中高壓燃?xì)夤艿里L(fēng)險分析中降災因子模型。

通過數值模擬對城市中高壓燃?xì)夤芫W(wǎng)泄漏、火災爆炸災害后果進行了分析，數值模擬的結果表明，隨著天然氣長輸管道輸氣壓力或泄漏口直徑的增大，均能導致泄漏天然氣流量增大，從而引起天然氣云高、天然氣濃度區、天然氣爆炸極限區的高度和寬度增大，導致危險性增大。在天然氣泄漏初始點火后，均可迅速形成爆轟，并達到約l8atm的超壓。隨著高度或距離點火點水平距離的增加，超壓先明顯衰減，隨后緩慢衰減；重力作用誘使燃燒區或高溫區繼續沿天然氣云高度方向傳播。本文數值模擬結果表明：在無風條件下，在高度方向上，高溫區導致的危險性大于爆炸波。當發生爆炸時，增大輸氣壓力，計算獲得的高度方向安全距離明顯增大。

參考文獻

1鄭津洋，馬夏康，尹謝平長輸管道安全風險辨識評價控制[M]．北京：化學工業出版社，2004

2國輝．我國城市天然氣管道事故統計及分析[J]．事故分析與報到，2008；8(4)：6-8

3Muhlbauer，Pipeline Rsik Magement Manual，First Edition[M]．Gulf Publishing ComPany,Houston，Texas，1992

4W．Kent Muhlauer，Pipeline Rsik Magement Manual，Second Edition[M]．Gulf Publishing ComPany，Houston，Texas，1996

5趙永濤舳氣管道風險評價現狀及對策研究[J]．石油化工安全環保技術，2007

6于京春，解東來等．城鎮燃?xì)夤芫W(wǎng)風險評估研究進展及建議[J]．煤氣與熱力，2007；27(12)：38-42

7ZENG Jing，XU Jun-cheng，CHEN Guo-hul，YUAN Jinbiao，Applicability of Risk Assessment Method for Urban Buried Gas Pipeline[J]；Gas＆Heat；2007；5

8劉斐，劉茂．城市燃?xì)夤芫€的定量風險分析[J]．南開大學學報(自然科學版)，2006；39(6)：31-35

9劉斐，劉茂．城市輸氣管線火災事故的風險定量計算[J]．安全與環境工程，2006；13(4)：63-65

10王凱全，王寧，張弛等．《城市天然氣管道風險特征及肯特法的改進》[J]．中國安全科學學報，2008；18(9)：152-157

ll柳紅衛．城市天然氣管道半定量風險評估方法研究[J]中國安全生產科學技術，2006；2(3)：96-100

12張甫仁，鄧盼盼，曾小燕．城市燃?xì)夤艿朗鹿示C合評價方法[J]．天然氣工業，2009；29(2)：98-101

13隋楠，魏立新，隋溪等．《城市燃?xì)夤芫W(wǎng)風險評價體系研究》[J]油氣儲運，2010；29(1)：12-14

14蔣宏業，姚安林等．城市天然氣管道泄漏區域危害程度分析[J]油氣田地面工程，2008；27(4)：38-39

15朱伯齡，於孝春，李育娟氣體泄漏擴散過程及影響因素研究[J]．石油與天然氣化工，2009；38(4)：354-358

16向素平，馮良，周義超．天然氣管道泄漏模型[J]．儲運與集輸工程，2007；27(7)：100-102

17楊維．事故樹在管道燃?xì)庑孤┦鹿史治龅膽?yīng)用[J]．煤氣與熱力，2007；27(5)：51-54

18沈斐敏，伍良管道燃?xì)饣馂?zāi)爆炸事故樹分析(續)[J]工業安全與環保，2003；29(1)；42-45

19沈斐敏，伍良管道燃?xì)饣馂?zāi)爆炸事故樹分析(續)[J]工業安全與環保，2003；29(2)：37-41

作者單位：公安部天津消防研究所

  中國科學技術大學火災科學國家重點實驗室

本文作者：劉晅亞　許曉元　紀超　王昌建
