摘要：低滲透氣藏近井區地層水蒸發對氣體滲流會產生一定的影響。為此，研究了水相蒸發現象產生的機理和變化規律，分析了利用水相蒸發解除氣井水鎖效應的可行性。結果表明：氣井生產壓差和氣井產量是影響近井區水相蒸發的兩個主要因素，產量越高，生產壓差越大，水相蒸發的影響半徑越大；水相蒸發主要發生在距井筒5m的范圍內；在低滲透氣藏氣井生產初期可以適當降低井底壓力，放大生產壓差，提高水相蒸發速率以快速解除水鎖效應，降低氣體滲流阻力。

關鍵詞：低滲透油氣藏；地層水；蒸發；含水飽和度；滲流

    在高溫、高壓的地層條件下氣藏氣態烴中會飽和有一定量的地層水，隨著壓力的降低或者溫度的升高地層水會迅速蒸發，引起氣態烴中飽和蒸汽量的增加^[1～3]。在無邊底水氣藏這種水相蒸發會引起地層含水飽和度降低，提高氣相相對滲透率，改善近井儲層的滲流能力。在鉆井、完井過程中外來水相流體侵入到儲層孔道后，會在近井區的孔道中形成水相堵塞，即水鎖效應^[4]。低滲透氣藏儲層由于孔隙小、吼道細，水鎖效應對低滲透氣藏儲層的損害更嚴重，對于地層水鹽分含量較低的儲層，合理利用近井區水相的蒸發作用，可以降低近井區含水飽和度，解除水鎖效應。因此，有必要研究水相蒸發現象產生的機理和變化規律及其對氣體滲流的影響。

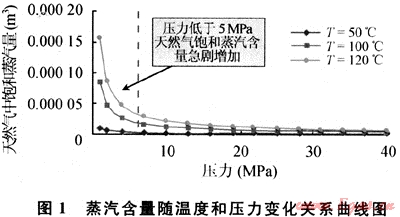

    天然氣含水量可以通過1958年Mcketta-Wehe提出的天然氣含水量估算圖版獲得。在估算圖版中，壓力和溫度是影響天然氣含水量的主要因素，隨著溫度的降低氣體中含水量逐漸減小，隨著壓力的降低氣體含水量逐漸增加。圖1顯示，在不同溫度下天然氣中飽和蒸汽含量隨著壓力的降低而增加。尤其是在壓力低于5MPa時，天然氣中蒸汽含量急劇增加。目前主要通過圖板法估算天然氣中蒸汽的含量^[5]，然后根據天然氣中飽和蒸汽含量與壓力和溫度的關系進行回歸處理。在不同溫度下，天然氣飽和蒸汽含量與壓力滿足乘冪關系，即

   w=Ap^-B   (1)

    A、B為與溫度有關的系數，可通過回歸求得。



在氣井卸壓生產的過程中地層溫度基本恒定，影響天然氣中蒸汽含量變化的主要是壓力，當不考慮溫度的影響時，對式(1)求導得：



此時A、B在對應地層溫度下為定值。定義y=dw/dp為儲層中水相蒸發因子，則式(2)改寫為：



    式(3)表明水相蒸發因子與壓力成反比，負號表示水相蒸發因子隨著壓力的降低而增加。

    由于氣井開始生產后，地層壓力下降，水相開始蒸發，氣體中的含水量逐漸增加，在無邊底水的儲層中會造成地層含水飽和度的減小，因此有必要研究近井區含水飽和度的變化規律。

    ① 地層溫度恒定；②地層水中含鹽量低，不考慮鹽分沉積的影響；③氣體流動符合達西定律，氣井定產生產。

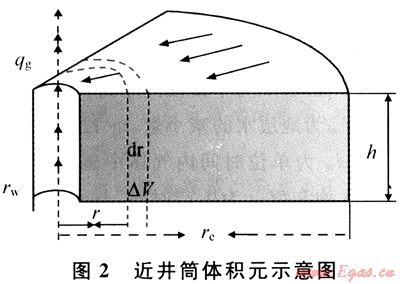

    選取地層r處的體積元△V為研究對象，圖2為體積元劃分示意圖。



    在圖2的體積元內地層孔隙體積為：.

    △V=2πrhφdr    (4)

    由于水相蒸發造成儲層中地層水的體積減小量為：

    △V_w1=△VdS_w=2πrhφdrdS_w    (5)

    在dt時間內由于水相蒸發造成氣體中蒸汽的增加量為：

孔隙中地層水減小的體積量，應該等于氣體中增加的蒸汽量，所以式(5)與式(6)相等，即



式(7)的右邊項可以改寫成：



在模型所示的穩定流過程中，基于達西定律的氣井徑向壓力降為：



將式(9)帶入式(8)得：



將水相蒸發因子帶入式(10)后，可以改寫成：



對式(11)分離變量并進行積分得：

體積系數為：



將p_sc=0.101MPa，T_sc=293K和式(13)代入式(12)，并改為以SI制礦場實用單位表示時式(12)為：



   由于氣相對滲透率是含水飽和度的函數，因此需要將實驗獲得的氣相相對滲透率與含水飽和度的關系代入上式進行積分，即可得到水相蒸發作用引起的儲層含水飽和度變化計算公式。

    選取長慶氣田陜x井進行試算分析，該井氣層溫度為112℃，原始地層壓力為32.83MPa，黏度為0.021mPa·s，氣體偏差因子為0.93，儲層有效厚度為6m，原始含水飽和度為0.40，束縛水飽和度為0.24，滲透率為15×10^-3μm²，孔隙度為0.08。

    根據氣田實驗室測得的相對滲透率與含水飽和度關系為：

    ㏑K_rg=-0.53S_w+1.35    (15)

帶入式(11)進行積分得到：



    式(16)表明影響近井區含水飽和度變化的因素有徑向距離、生產時間和氣井產量。

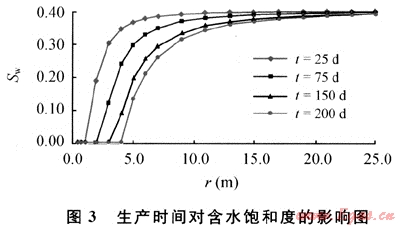

    圖3為不同時間含水飽和度隨徑向距離的變化關系曲線(產量為5×10⁴m³/d)。顯示越靠近井筒水相蒸發越明顯，在近井區(距井筒的徑向距離小于5m)，儲層含水飽和度甚至可以降低到零，同時隨著生產時間的延長，發生水相蒸發區域逐漸向從井筒向地層擴展，但當r超過10m之后水相蒸發引起含水飽和度降低的作用迅速降低。

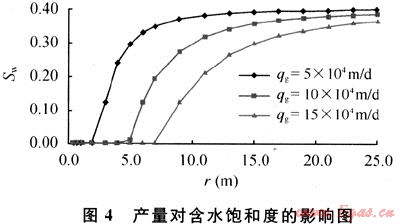

    圖4為不同產量下含水飽和度隨徑向距離變化(生產時間為75d)的曲線。顯示距井筒越近水相蒸發越明顯，隨著產量的增加水相蒸發的影響半徑逐漸從井筒向地層延伸，產量越高影響半徑越大。



   當含水飽和度降低到束縛水飽和度時，氣相滲透率達到最大。定義此時含水飽和度對應的徑向距離為臨界半徑，則隨著生產時間的延長和壓力的降低，臨界半徑由井筒附近逐漸向地層伸出推移，對應的臨界半徑推移計算公式為：

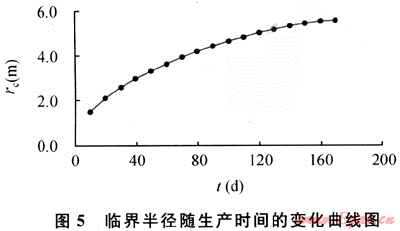

計算的臨界半徑隨時間推移曲線如圖5。表明生產時間越長臨界半徑越大，水相蒸發的影響范圍越深，但是當生產時間超過一定值后(120d)，臨界半徑趨于定值，水相蒸發作用逐漸變緩。



    由于水鎖效應主要發生在近井韻井壁1.2m的范圍內^[6]，小于臨界半徑，因此通過水相蒸發降低近井區含水飽和度來解除水鎖是可行的。

    1) 無邊底水氣藏的儲層，近井區壓力的降低會引起地層中的水相蒸發，導致近井區含水飽和度減小。

    2) 生產時間和氣井產量是影響近井區水相蒸發的兩個主要因素，水相蒸發對儲層的影響范圍在距井筒5m的范圍內，產量越高，生產時間越長，水相蒸發的作用半徑越大。

    3) 在低滲透氣藏氣井生產初期可以通過適當降低井底壓力，放大生產壓差，提高水相蒸發速率，快速消除水鎖效應，降低氣體滲流阻力。

    w為天然氣中飽和蒸汽含量，m³/m³；p為壓力，MPa；y為儲層中地層水相蒸發因子，m³/(m³·MPa)；r_w為井筒半徑，m；r_e為供給半徑，m；r為平面徑向距離，m；△V為體積元孔隙體積，m³；△V_wi為地層水的減小量，m³；△V_w2為氣體中的蒸汽增加量，m³；d_w為單位時間內氣體中蒸汽含量變化量，m³/m³；S_w為含水飽和度；t為生產時間，d；q_g為地面標準條件下的產量，10⁴m³/d；h為儲層有效厚度，m；φ為有效孔隙度；B_g體積系數，m³/m³；μ_g為地層氣體黏度，mPa·s；K為絕對滲透率，10^-3μm²；K_rg為氣相相對滲透率；S_wi為初始含水飽和度；p_sc為地面標準壓力，MPa；Z為氣體偏差系數；T為地層溫度，K；p_R為地層壓力，MPa；T_sc為地面標準溫度，K；p_wf為井底壓力，MPa；p_c為供給邊界壓力，MPa；S_wc為束縛水飽和度；r_c為水相蒸發影響的臨界半徑，m。

[1] 樊建明，郭平，鄧壘，等.氣中水含量對氣藏流體相態與滲流的影響[J].西南石油大學學報：自然科學版，2008，30(1)：100-102.

[2] MORIN E，MONTEL F. Accurate predictions for the production of vaporized water[C]∥SPE Annual Technical Conference and Exhibition. Dallas：SPE，1995.

[3] ZULUAGA E，LAKE L W. Semianalytical model for water vaporization in gas producers [C]∥SPE Western Regional Meeting. California：SPE，2005.

[4] 賴南君，葉仲斌，劉向君，等.低滲透致密砂巖氣藏水鎖損害室內研究[J].天然氣工業，2005，25(4)：125-127.

[5] 諸林，王兵.天然氣含水量的估算[J].天然氣工業，1995，15(6)：57-60.

[6] 李淑白，樊世忠，李茂成.水鎖損害定量預測研究[J].鉆井液與完井液，2002，19(5)：8-12.



(本文作者：尚希濤 何順利 李秀生 劉輝 胡景宏 中國石油大學石油工程教育部重點實驗室)
