采用虛擬管網技術拓展CNG的應用

摘 要

摘要：虛擬管網技術是利用道路運輸CNG給遠離天然氣輸氣管道的用戶供應天然氣的技術系統，由CNG加氣母站、CNG運輸車、CNG儲配站及城鎮燃氣管網系統組成。結合虛擬管網技術的實際
摘要：虛擬管網技術是利用道路運輸CNG給遠離天然氣輸氣管道的用戶供應天然氣的技術系統，由CNG加氣母站、CNG運輸車、CNG儲配站及城鎮燃氣管網系統組成。結合虛擬管網技術的實際應用和重慶及南方城鎮的規模、道路等特點，探討虛擬管網技術的應用及發展方向。
關鍵詞：虛擬管網；CNG；運輸車；儲配站
Expanding Application of CNG by Dummy Network Technology
ZHOU Jian-guo
Abstract：The dummy network is a technology system for supplying natural gas by using roads to transport CNG to users which are away from natural gas transmission pipeline. The system is composed of CNG primary filling station，CNG carrier vehicle，CNG storage and distribution station and urban gas network system. Based on the actual application of dummy network technology and the characteristics such as scale，roads etc of Chongqing City and other cities and towns in the south，the application and development direction of dummy network technology are discussed.
Key words：dummy network；CNG；carrier vehicle；storage and distribution station
    隨著我國城市化的發展和經濟的快速增長，汽車的擁有量也急劇增加，汽車排放出的廢氣在大氣污染所占的比重也進一步增大，城市的大氣污染嚴重。以西氣東輸為開端的大規模天然氣開發利用工程的實施，使城市的能源結構發生重大改變，大踏步地進入天然氣到來之后的時期，標志著我國能源發展向著既定目標邁出了堅實的一步，即按照穩定、安全、可靠、經濟和清潔的能源發展方針，大力發展天然氣工業，提高天然氣在不可再生能源中的比重。大力發展CNG、CNG汽車，是加快能源結構調整，實施清潔能源戰略，改善城市大氣污染的重要措施之一，并為CNG、CNG汽車加氣站、CNG汽車帶來了發展機遇。我國CNG應用技術已經比較成熟，目前除了應用于城市天然氣汽車之外，還采用虛擬管網技術[1、2]，為CNG加氣子站供應天然氣再給汽車加氣，在全國各地為中小城鎮供應天然氣，為工業企業用戶、旅游區的星級賓館酒店供應天然氣。
1 虛擬管網技術
    虛擬管網技術源自為CNG汽車加氣的CNG子母站系統，是利用道路運輸CNG給遠離天然氣管道的用戶供應天然氣的技術系統，由CNG加氣母站、CNG運輸車(此處為CNG氣瓶車和CNG瓶組運輸車的總稱)、CNG儲配站及城鎮燃氣管網組成。為提高單趟運輸量并降低運輸成本，在氣源地將較低壓力的天然氣壓縮至20MPa的高壓，將CNG通過公路等運輸方式運到用氣地。虛擬管網技術主要有3個模塊：a.CNG生產：將天然氣凈化并壓縮到20MPa；b.CNG運輸：將CNG輸入CNG運輸車中并運輸?shù)接脷獾兀籧.CNG儲存、減壓：將高壓的CNG儲存、減壓，然后計量、加臭送入管網。
2 虛擬管網技術的設備
2.1 CNG加氣母站
    CNG加氣母站的基本工藝流程：過濾→計量→脫硫→加壓→干燥→儲氣井裝置→加氣柱→CNG運輸車。管道輸送來的原料氣經過濾、調壓、計量和脫硫塔脫硫處理后，使氣體較為純凈，并保障壓縮機系統正常運行。進入壓縮機的天然氣經過壓縮機四級壓縮，排氣壓力達到25MPa，再經過干燥器進行脫水，使得氣質含水量和含硫量達到汽車用氣標準。加氣母站生產出的CNG，通過PLC自動控制，主要是直接通過大流量加氣柱為CNG運輸車加氣；另外通過三線優先順序控制實現快速給汽車直接加氣。
2.2 CNG運輸車
    CNG運輸車有3種型式，即CNG高壓氣體長管氣瓶車、半掛式CNG瓶組運輸車和箱式CNG瓶組運輸車。

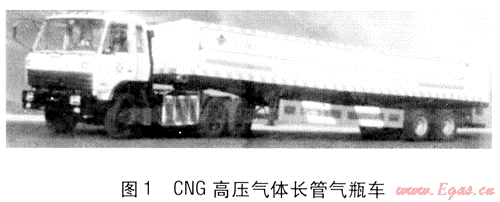

    ① CNG高壓氣體長管氣瓶車(見圖1)由牽引車、高壓管道、半掛車(包括底盤、瓶組、安全倉、操作倉)等組成。高壓管道集裝箱的外部幾何尺寸符合國際標準12.2m(40英尺)集裝箱的要求，在充裝壓力達20MPa時可儲存CNG量4450m3。CNG高壓氣體長管氣瓶車適用于運輸?shù)缆穼掗煟访尜|(zhì)量好的情況，一次性運輸量較多，可降低運輸成本。但它對運輸?shù)缆酚幸?，車輛的價格較高，在我國北方路況較好的地區使用較多。


    ② 半掛式CNG瓶組運輸車(見圖2)由牽引車、半掛車、CNG儲氣式特種集裝箱(見圖3)組成。CNG儲氣式特種集裝箱的外部幾何尺寸符合國際標準6.1m(20英尺)集裝箱的要求，內裝144只80L的CNG氣瓶，在充裝壓力達20MPa時充裝CNG總量約為2900m3。半掛式CNG瓶組運輸車適于運輸?shù)缆仿访尜|(zhì)量不是很好，轉彎半徑不大的路況使用。對運輸?shù)缆返倪x擇性比CNG高壓氣體長管氣瓶車低，且半掛式CNG瓶組運輸車的車輛價格較便宜；該半掛式CNG瓶組運輸車一次性運輸量沒有CNG高壓氣體長管氣瓶車多，在我國南方道路不是很寬闊的地區使用較多。

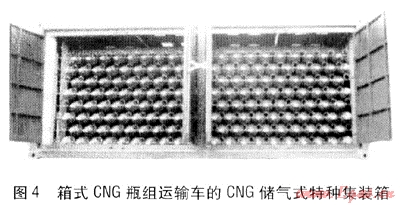

    ③ 箱式CNG瓶組運輸車由箱式貨車、CNG儲氣式特種集裝箱(見圖4)組成。


CNG儲氣式特種集裝箱的外部幾何尺寸符合國際標準6.1m(20英尺)集裝箱的要求，內裝144只80L的CNG氣瓶，在充裝壓力達20MPa時充裝CNG總量約為2900m3。箱式CNG瓶組運輸車適于運輸?shù)缆仿访尜|(zhì)量不好、轉彎半徑不大的路況使用。對運輸?shù)缆返倪x擇性比CNG高壓氣體長管氣瓶車、半掛式CNG瓶組運輸車低，價格較便宜，一次性運輸量沒有CNG高壓氣體長管氣瓶車多。該箱式CNG瓶組運輸車在我國南方道路不是很寬闊的地區使用，特別適宜山區運輸使用。
2.3 CNG儲配站及城鎮燃氣管網
    CNG儲配站及城鎮燃氣管網具備CNG卸氣、計量、儲氣、調峰、減壓及為用戶配送天然氣的作用。CNG儲配站減壓供氣的基本流程是：CNG經CNG運輸車進站，卸車計量后進入調壓裝置，經三級或二級調壓至0.3～0.4MPa，然后經計量、加臭后進入城鎮燃氣管網。CNG減壓的過程可近似地看作絕熱過程，伴隨著溫度降低。由于壓降較大，減壓后的天然氣溫度會下降幾十攝氏度。為避免低溫對調壓器等裝置造成損傷，增加減壓穩定性，并充分利用CNG的壓力進行儲氣，通常采用三級減壓并在減壓前加熱天然氣。對于較小流量的減壓裝置，若不考慮儲氣，也可采用二級減壓方式。CNG儲配站的換熱和調壓級數應綜合運輸車最高工作壓力、調壓裝置卸氣能力、城鎮管網設計壓力等因素確定。
    儲氣與調峰的基本流程是CNG經CNG運輸車進站，卸車計量后進入調壓間，經二級調壓減至4MPa進入高壓儲氣管道儲存。其作用是穩定供氣，在用氣高峰的時候?qū)⒏邏簝夤艿纼?nèi)的天然氣輸入城鎮燃氣管網，解決高峰時用氣不足的問題。小城鎮同樣存在用氣不均勻的問題，而且由于小城鎮的用氣規模小，不均勻性的程度可能比大中城市還要突出。CNG調峰可采用多種方式，如CNG高壓氣體長管氣瓶車或半掛式CNG瓶組運輸車、地下儲氣井及高壓管道等方式儲氣等。由于每輛CNG運輸車具有一定的調峰能力，利用CNG高壓氣體長管氣瓶車或半掛式CNG瓶組運輸車調峰不失為一種經濟、靈活的調峰手段，但箱式CNG瓶組運輸車不宜作為調峰手段。盡管CNG運輸車自身也是一個儲氣裝置，能儲存天然氣，但主要功能是運輸，因此CNG儲配站必須設置高壓儲氣設施。
3 虛擬管網技術的應用及發展方向
   重慶燃氣工程股份有限公司是重慶燃氣集團公司控股，從事虛擬管網技術，拓展CNG應用范圍的股份制公司。2006年以來，我公司與重慶燃氣集團公司合作采用虛擬管網技術，實施了重慶頭塘CNG加氣母站，巴南區木洞鎮、東泉鎮，二圣鎮天然氣供應，城口縣天然氣供應，長壽區的江南新區天然氣供應，四川省鄰水縣壇同鎮天然氣供應及部分工業企業的補充供氣，調峰天然氣供應項目。筆者結合虛擬管網技術的應用實際和重慶及南方城鎮的規模、道路等特點，探討虛擬管網技術的應用及發展方向。
    ① 虛擬管網技術儲氣
    在城市燃氣供氣系統中，燃氣用量存在不均勻性，需要有完善的儲存設施，解決用氣高峰時的不足和用氣低谷時的余氣問題。在虛擬管網技術中，儲氣設施的功能已經不只是解決小時調峰的問題，而是需要解決區域在一定時間內的用氣問題，以減弱可能出現的運輸中斷導致的供氣不可靠性。虛擬管網技術的儲氣可采用如CNG高壓氣體長管氣瓶車、半掛式CNG瓶組運輸車、地下儲氣井及高壓管道等方式儲氣。
    CNG高壓氣體長管氣瓶車或半掛式CNG瓶組運輸車儲氣適用于工業企業的補充供氣、調峰天然氣供應及作為規劃管輸供氣的短期城市供應的過渡氣源。地下儲氣井儲氣適用于CNG加氣子站與CNG儲配站合建的中小城鎮天然氣供氣項目。
    高壓管道儲氣最適用于中小城鎮天然氣供氣項目中的CNG儲配站，高壓管道作為CNG儲配站的儲氣設施，壓力高達4MPa，充分有效地利用CNG本身所具有的壓力。高壓管道建設技術成熟、成本低廉、儲氣量大。高壓管道埋于地下，管道內氣體溫度均勻，對儲氣和售氣計量影響小。高壓管道安全性高，能防雷、抗靜電，簡化消防設施，基本不受環境影響，高壓管道后期運營費用低。
    我公司在城口縣中型城鎮天然氣供應項目埋設設計壓力為4MPa的高壓管道550m(鋼管規格為D1219×17.5，材質為L485)，儲氣量達20000m3；巴南區木洞鎮小城鎮天然氣供應項目埋設設計壓力為4MPa的高壓管道80m(鋼管規格為D1219×17.5，材質為L485)，儲氣量達3200m3。
    ② 規?；瘧锰摂M管網技術
    采用虛擬管網技術供應于中小城鎮天然氣供應項目成熟、可靠，中小城鎮的用氣規模小，遠離天然氣輸氣管線，其投資回報的空間很?。欢溥\營成本較高，主要由設備設施折舊、人工費用及CNG運輸費組成。CNG運輸費具有波動性、可變性、占運營成本的比例較大的特點，與道路條件、運輸車輛、CNG運輸量等有關。因此，虛擬管網技術必須規?；瘧?，把一定范圍的多個中小城鎮集群納入統一的燃氣化發展中，采用城鎮集群供氣模式。城鎮集群中的城鎮之間的氣源提供方式可避開傳統的管道連接，可大大地減少造價，擴大供應天然氣的客戶規模，降低CNG運輸費用，提高供氣的規模效益。
   ③ CNG運輸車的優化
   虛擬管網技術的CNG運輸車應采用小型化、模塊化技術，在運輸、裝卸、儲氣等多個環節由模塊靈活、自由組合集成，有效解決城市天然氣管網不能覆蓋的小城鎮居民、工業企業用氣及CNG汽車加氣。虛擬管網技術的CNG運輸車上CNG儲氣式特種集裝箱應按壓力分為高、中、低3組，按模塊組合，CNG汽車、居民用戶、工商業用戶用氣三位一體的綜合集成、系統化服務，根據用戶的壓力需求實現能量優化、順序用氣、減少余氣。擴大用氣規模，并將道路運輸、燃氣調峰、綜合節能和經濟規模等相結合，最大限度地降低運營成本。
    ④ 虛擬管網技術的適用范圍及特點
    采用虛擬管網技術供應天然氣，根據CNG加氣母站的氣源條件，最小的單個城鎮供氣項目(小城鎮供氣)，居民用戶不宜少于2000戶；最大的單個城鎮供氣項目(中型城鎮供氣)，居民用戶不宜多于30000戶；10000～20000戶居民用戶的城鎮最適宜。小城鎮供氣項目應把一定范圍的多個小城鎮集群納入統一的燃氣化發展中，采用城鎮集群供氣模式，降低CNG運輸費用，大大地提高供氣的規模效益。
    工業用戶、商業用戶(包括集體用戶、旅游區的星級賓館酒店等)是采用虛擬管網技術供應天然氣項目的首選客戶。此類客戶的技術素質高，便于管理，用氣量大且穩定，經濟承受能力強，投入低而收益高。
    對于用氣規模不大，客戶不多的中小城鎮的天然氣供應，虛擬管網技術較長輸管道供氣具有工藝簡單、造價低、工期短、見效快的優點，適于向距離氣源相對較遠、用氣規模不大的中小城鎮供氣，特別適于作為規劃管輸供氣的城鎮的過渡氣源。
4 虛擬管網技術存在的技術障礙
    ① 高壓管道儲氣沒有相關的規范標準。高壓儲氣管道在設計、建設、檢驗、驗收中按照相關級制的容器標準執行，運行管理、安全間距按照相關級制的管道標準執行。將城鎮燃氣管道可以達到的最大輸氣壓力作為管道儲氣的最高壓力，4MPa是高壓管道儲氣的壓力上限。
    ② 虛擬管網技術的CNG運輸車上CNG儲氣式特種集裝箱應小型化、模塊化，而小型化、模塊化集裝箱沒有相關的規范標準，現行的CNG運輸車規范標準是針對外部幾何尺寸符合國際標準12.2m(40英尺)集裝箱、6.1m(20英尺)集裝箱制定。
參考文獻：
[1] 蔣浩，盧成剛.高壓管道儲氣在燃氣輸配系統的使用條件[J].煤氣與熱力，2003，23(11)：663-665.
[2] 彭世尼，楊志良.CNG供氣站高壓管道(管束)儲氣技術研究[J].煤氣與熱力，2008，28(8)：B13-B15.

(本文作者：周建國 重慶燃氣工程股份有限公司 重慶 401121)
