摘要：論述了冷凝式燃氣熱水器的理論熱效率，國內外冷凝式燃氣熱水器的發展概況，冷凝式燃氣熱水器的3種換熱方式的結構原理，酸性冷凝水的產生和排放，換熱器表面的防腐措施，冷凝式燃氣熱水器的經濟性。與普通燃氣熱水器相比，冷凝式燃氣熱水器對于消費者價格偏高。
關鍵詞：冷凝式燃氣熱水器；換熱器；熱效率；間接換熱；直接換熱；經濟性
Techno-economic Analysis of Condensing Gas Water Heater
XIONG Chao，QIN Chao-kui，CHEN Zhi-guang，ZHAN You-chao
Abstract：The theoretical thermal efficiency of condensing gas water heater，the general development situation of condensing gas water heater at home and abroad，the structural principle of three heat exchange modes，the production and discharge of acid condensate，anti-corrosion measures on surface of heat exchanger and the economic efficiency of condensing gas water heater are discussed. The condensing gas water heater is more expensive than conventional gas water heater for consumers.
Key words：condensing gas water heater；heat exchanger；thermal efficiency：indirect heat exchange；direct heat exchange；economic efficiency
1 概述
2004年11月，中華人民共和國國家發展和改革委員會(以下簡稱國家發改委)發布的《節能中長期規劃》的目標之一是：到2010年主要耗能設備能效指標達到或接近國際領先水平，其中家用燃氣快速熱水器(以下簡稱熱水器)的熱效率達到90%～95%。2007年8月30日，國家發改委研究制定的《天然氣利用政策》正式頒布，明確將城市燃氣列為優先類。而城鎮(尤其是大中城市)居民炊事、生活熱水等用氣在城市燃氣中始終占據著重要的位置，天然氣事業的發展必將帶動熱水器的大發展。
基于行業和市場發展的需要，國家標準GB 20665—2006《家用燃氣快速熱水器和燃氣采暖熱水爐能效限定值及能效等級》于2007年7月1日正式實施。該標準將能效等級分為3級，其中1級熱效率值不低于96%，2級熱效率值不低于88%，3級熱效率值不低于84%，不符合國家能效標準的熱水器禁止上市銷售。據有關資料[1]，我國熱水器年消耗天然氣(非天然氣按熱值折算為天然氣)約170×108m3/a。根據國家燃氣用具質量監督檢驗中心對家用燃氣快速熱水器產品的檢測結果統計分析，熱水器的平均熱效率為86.7%。目前我國市場上比較常見的熱水器主要有煙道式、強排式和強制給排氣式3種。從統計數據可以看出，煙道式和強排式的平均效率都在85%左右[2]。因此，若將熱水器熱效率提高至1級水平，其節能潛力非常巨大。而要實現1級能效水平，大力發展冷凝式熱水器是一條可循之路。
本文介紹間壁式冷凝式熱水器和其他結構型式的冷凝式熱水器，對其經濟性進行分析。
2 熱水器的理論熱效率分析
普通型熱水器受換熱器結構的限制，排煙溫度較高(國家標準規定排煙溫度不低于110℃)，遠高于煙氣中水蒸氣的露點，氣化潛熱無法利用。而冷凝式熱水器通過改進換熱器結構、增加換熱器數量或者改變換熱方式等措施使排煙溫度降低，不僅能夠充分吸收煙氣的顯熱，還能利用煙氣中部分水蒸氣的氣化潛熱。
國家標準GB 6932—2001《家用燃氣快速熱水器》規定，快速熱水器的熱效率以燃氣低熱值為基準計算，具體如下：
式中η1——燃氣熱水器效率
qm——出熱水量，kg/min
c——水的比熱容，MJ/(kg·K)
tw,2——熱水出水溫度，℃
tw,1——熱水進水溫度，℃
qV——實測燃氣流量，m3/min
Ql——實測燃氣低熱值，MJ/m3
tg——試驗時流量計內的燃氣溫度，℃
pa——試驗時的大氣壓力(絕對壓力)，kPa
pg——試驗時熱水器前的燃氣壓力，kPa
ps——溫度為tg時飽和水蒸氣壓力(絕對壓力)，kPa
令：
對普通型和冷凝式熱水器，在同樣的試驗條件下，式(1)可簡化為：
冷凝式熱水器的Qval有較大程度的提高，其幅度取決于燃氣的高、低熱值之差。極限情況下，煙氣中的水蒸氣可全部冷凝下來，煙氣溫度降至原始溫度，且燃燒為完全燃燒，則Qval=qVQh，Qh為實測燃氣高熱值，單位為MJ/m3?；厥杖繗饣瘽摕岬臒崴鞯淖罡邿嵝蕿椋?/span>
式中ηcon——冷凝式燃氣熱水器理論熱效率
即理論上冷凝式熱水器的熱效率上限為高低熱值之比。對上海天然氣，可超過110%，考慮實際工況及設備經濟性，使用時熱效率會低于此值。
3 冷凝式熱水器的發展情況
冷凝式熱水器是在20世紀70年代末出現的新一代高效節能熱水器。需要說明的是，歐洲國家的冷凝式熱水器，一般是指既提供衛生熱水又供暖的冷凝式燃氣壁掛爐。荷蘭是最早研究這種熱水器的國家，1979年第一臺冷凝式熱水器樣機研制成功，1980年得到批準使用。其后英國、法國、德國、美國等國家也開始了相應的研究。目前，國外冷凝式燃氣熱水器產品已占熱水器總量的10%～15%。歐洲的熱水器市場已經相對成熟，對冷凝式產品已經建立了相應的標準，并采用標簽等級的制度，根據不同的能效范圍而劃分不同產品等級，各個國家對可在市場上出售的產品等級的要求也越來越高。日本企業多年來一直致力于冷凝式熱水器研制，2002年已有69種產品開發成功。日本政府也出臺相應的推廣政策，希望到2010年實現生產的熱水器全部是冷凝式熱水器。其中日本前田鐵工所生產的CONDEC品牌的MCH-C系列的冷凝式燃氣熱水器，采用直接接觸式換熱技術，基于低熱值的最高熱效率已達108%。
中國在冷凝式熱水器研制開發方面相對較晚。在理論研究方面，同濟大學、北京建筑工程學院、重慶大學等都在熱工性能、防腐等方面做了相應的工作。潘新新等[3]分析了電化學腐蝕的機理及冷凝水的pH值、溫度、溶解氧和溶解鹽等因素對冷凝式燃氣熱水器腐蝕的影響，提出了以天然氣作為氣源、對材料進行化學鍍處理、采用分離倒置式換熱器的方案，可減少冷凝區域酸性腐蝕。艾效逸等[4]通過增設冷凝式換熱器的方式，對10L/min的冷凝式熱水器和冷凝式熱水爐進行了熱效率測試，結果表明：與相同條件下的非冷凝式產品相比，熱效率可增加9～10個百分點。此外，楊冬梅[5]和呂照[6]針對特定的樣機，對冷凝式換熱器的防腐和冷凝式燃氣熱水爐的換熱進行了研究。譚順民等[7]對改裝的產率為10L/min的冷凝式熱水器進行了實驗研究，結果表明：其熱效率可比普通熱水器凈增12%。另外，還對影響節能效果的因素進行了分析。
在產品市場上，廣東萬和、萬家樂等公司相繼于2005年8月在市場上推出冷凝式燃氣熱水器產品，其中一款冷凝式熱水器的熱效率可達107%。
4 冷凝式熱水器換熱方式分析
4.1 間接換熱

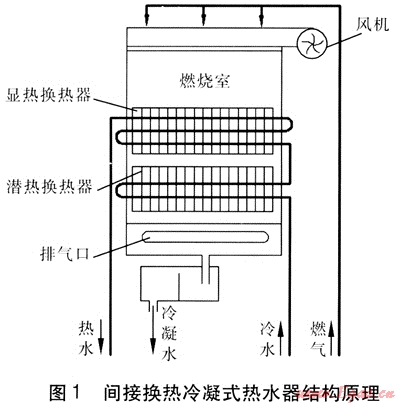

這種換熱方式采用間壁式換熱器進行換熱，高溫煙氣通過間壁式換熱器加熱水。目前國內市場上的冷凝式熱水器大多采用這種形式。其結構原理見圖1。
一般采用兩個換熱器，一個為顯熱換熱器，保持較高的煙氣溫度，煙氣不產生冷凝水，僅釋放煙氣的顯熱。另一個換熱器為潛熱換熱器，煙氣流過時，水蒸氣發生冷凝，同時釋放顯熱和潛熱。煙氣中的酸性氣體會溶于冷凝水從而生成腐蝕性液體。圖1結構布置是諸多采用間壁式冷凝換熱形式中的一種，采用“倒燒”(即燃燒器頭部向下，燃燒室在上側，換熱器在下側)形式主要是便于冷凝水的排放，利于增大煙氣側換熱系數[8]。
4.2 質量熱交換方式[9]

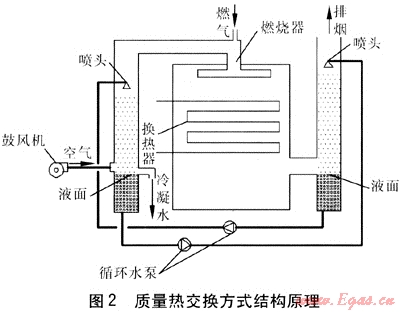

質量熱交換方式的結構原理見圖2。
這種冷凝式熱水器可以最大限度地吸收煙氣中的剩余熱量。它通過水的循環吸收煙氣中的熱量加熱燃燒用的空氣。熱水器采用強制鼓風式燃燒器，熱水器兩側分別設有質量熱交換式噴淋洗滌器，在鼓風機和燃燒器之間組成了左側的第一洗滌器，燃燒所需的空氣被噴淋的循環水加濕與加熱后進入燃燒器。循環水又經循環水泵送至右側的第二洗滌器噴頭，再經噴淋，使仍留在煙氣中的水蒸氣冷凝下來。這種裝置提高了煙氣的露點，即使進水溫度較高(70℃)，也可以獲得局部冷凝。
4.3 直接接觸式換熱

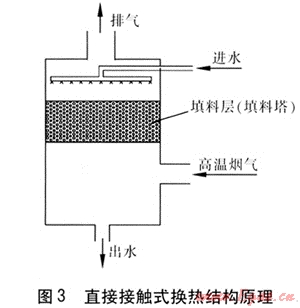

直接接觸式換熱是指將燃燒后的高溫煙氣直接與水接觸進行換熱。其結構原理見圖3。
首先將進水通過噴頭均勻分流，然后將分流后的水噴入由陶瓷或金屬片等裝填的填料塔內，高溫煙氣由下而上通過填料層，從而使煙氣與水在填料層內發生逆流接觸式換熱。由于填料層的作用，大大增加了煙氣與水的接觸面積，延長了煙氣與水在逆流換熱過程中的接觸時間，因此，這種換熱方式在化工領域應用比較廣泛。當將其用于熱水器時，需要解決幾個關鍵問題。①由于燃氣燃燒后會產生S0x、NOx等酸性氣體，當這些氣體與水直接接觸時會溶于水，而熱水是要與人的皮膚直接接觸的，因此，使用這種方式的燃氣熱水器一般只能使用天然氣或者液化石油氣，且燃燒器必須經過特殊的設計.配備復雜的水質處理系統。②填料塔的換熱效率將對整個換熱器的能效起決定性作用，而控制煙氣的離塔溫度直接影響填料塔的換熱效率。當煙氣的離塔溫度超過煙氣的露點時，換熱效率將急劇下降[10]。
5 冷凝式熱水器的關鍵技術
冷凝式熱水器需要利用煙氣中的潛熱，必須降低排煙溫度，必然會產生冷凝水，并且煙氣中的酸性氣體會溶于冷凝水，從而形成酸性冷凝水。因此，采用間接換熱方式的冷凝式燃氣熱水器有兩個不同于普通熱水器的問題。一個是酸性冷凝水的產生和排放問題，另一個就是酸性冷凝水對換熱器表面的腐蝕問題。
5.1 酸性冷凝水的產生和排放
當煙氣冷卻至露點，煙氣中的水蒸氣便開始冷凝、析出。煙氣露點主要取決于煙氣中水蒸氣的分壓力，水蒸氣的分壓力升高，露點升高，反之亦然。當煙氣溫度低于露點時，水蒸氣便開始局部冷凝，由于水蒸氣的冷凝，水蒸氣分壓減小，對應的露點也降低，直到其降為與煙氣溫度相同，此時達到一個新的飽和水蒸氣平衡狀態，冷凝停止。因此，當煙溫低于露點時，只是一部分水蒸氣冷凝。此外，煙氣露點還與燃氣的組成以及燃燒的過?？諝庀禂?shù)等有關[9]。一般煙氣的露點與燃氣的含氫量正相關，與過剩空氣系數反相關。由于冷凝水呈酸性，因此對其排放前必須進行中和處理。設計安裝酸性冷凝水處理排放裝置需考慮如下原則：便于用戶拆裝、清洗、檢修等；可收集冷凝換熱時產生的全部冷凝水；中和劑可保證有效地中和酸性冷凝水(目前國內廠家多選用碳酸鈣)；由于設置冷凝水排放管道，需保證當煙氣出口阻塞時，煙氣不會從冷凝水管道逸出。
5.2 換熱器表面的防腐
由于冷凝式熱水器的排煙溫度降低，煙氣中的CO2、SOx、NOx等酸性氣體會溶于冷凝水，從而產生腐蝕性物質。為避免這些物質對換熱器的腐蝕，一般采用兩種方法：①對常用換熱器進行表面處理，一般是浸涂耐高溫防腐涂層，常用的有Ni—P鍍層及耐高溫耐腐蝕環氧樹脂涂層。前者的熱阻較低，費用高，后者相反，兩者的共同點是可靠性都很好，但加工難度都較大。②直接采用耐腐蝕材料作為換熱器材料，通常采用耐酸不銹鋼和耐酸復合金屬，前者工藝難度較低，后者工藝難度較高，兩者的共同點是熱阻都較低，加工成本都較高。，由于受不銹鋼等耐腐蝕性材料加工性能的影響，用這些材料制造換熱器時一般是加工成光管換熱器，因此就帶來了在獲得同樣換熱效果的條件下，金屬耗量和成本的增加。由于企業本身在銅、鋁等換熱器加工使用方面較有經驗，且防腐蝕材料研究和應用日益深入，因此，目前絕大部分冷凝式換熱器都采用第一種方法[11]。
5.3 直接接觸式換熱技術和研發情況
采用直接接觸式換熱技術的冷凝式快速燃氣熱水器，國內尚屬空白。日本和美國已利用此技術制造、生產了冷凝式熱水器(熱水爐)。均使用天然氣，煙氣與水直接接觸，可溶性氣體溶于大量的水，濃度非常低，完全在安全使用范圍內。這種熱水器發揮了冷凝式燃氣熱水器高效率的特點。國內學者武立云等[12]在浸沒燃燒熱水器開發方面的研究也初步證實了其可行性，研究的結論是：只要燃料中的硫含量符合要求，煙氣與水直接接觸的浸沒燃燒熱水器的水質和排放廢氣就能夠符合國家和地方法規的要求。
6 冷凝式熱水器經濟性分析
從2005年起，國內部分熱水器廠家開始小批量生產冷凝式熱水器投放市場，其中部分產品從熱功率、熱效率、煙氣排放、冷凝水處理等方面來看，都已經達到或者超過國外同類產品。任何一種產品要真正被消費者接受，除了優良的性能以外，還必須在經濟性上為消費者所接受。本文采用凈現值法對冷凝式熱水器進行經濟性分析。以市場上典型的能效等級為1級(熱效率≥96%)的某種冷凝式燃氣熱水器為例，其熱水產率為12L/min，熱效率為98%，售價為3500元/臺。作為對比，市場上同樣熱水產率的能效等級為3級(熱效率≥84%)的某種普通熱水器售價為1300元/臺。消費者購買1臺冷凝式熱水器多花2200元，看作初投資額為2200元。按熱水器使用年限為8年，平均每年使用時間為150h，共運行時間為1200h計[11]，則每年共節省天然氣量為42.5m3/a。目前上海市天然氣價格為2.5元/m3，按氣價每年以10%幅度上漲，銀行存款年利率為3.87%計，在冷凝式熱水器使用年限內節省的燃氣費用的折算現值為1114元，則節省的燃氣費用的折算現值與初投資額之差所得的凈現值為-1086元。也就是對于消費者來說，節省的燃氣費并不能抵消冷凝式燃氣熱水器與普通燃氣熱水器之間的差價。另外，以目前市場上效率最高的一款冷凝式熱水器為例，其額定熱水產率為24L/min，熱效率為107%，售價為5500元/臺左右，以同樣方法分析，節省的燃氣費用的折算現值與初投資額之差所得的凈現值為-371元。必須指出，從天然氣在上海的價格變化歷史來看，本文取10%的上漲率是偏大的，其將導致節省的燃氣費用折算現值偏大，即使如此，最后節省的燃氣費用折算現值與初投資額之差所得凈現值仍然為負。因此，從經濟性方面考慮，目前市場上銷售的冷凝式燃氣熱水器價格對于消費者而言偏高。
7 結語
在人們生活水平不斷提高的大背景下，將來我國會有越來越多的家庭使用燃氣熱水器，而冷凝式熱水器由于其固有的優點，必將是燃氣熱水器的重點發展方向。
必須指出：冷凝式熱水器的成本下降與市場的廣泛接受，互為因果。政策的有效扶持與引導，對冷凝式燃氣熱水器的普及推廣，起著至關重要的作用。
參考文獻：
[1] 夏昭知，趙恒誼.冷凝式燃氣熱水器前景廣闊[J].電器，2008，(3)：50-51.
[2] 劉彤，何貴龍，時淑玉.燃氣快速熱水器能效測試分析及節能潛力的研究[J].城市燃氣，2005，(8)：3-9.
[3] 潘新新，魏敦崧.冷凝式燃氣熱水器的腐蝕防護[J].煤氣與熱力，2005，25(8)：11-15.
[4] 艾效逸，王義，傅忠誠，等.高效燃氣熱水器的實驗研究和節能分析[J].工業加熱，2002，31(5)：50-52.
[5] 楊冬梅.不同防腐鍍層肋片冷凝換熱器傳熱傳質研究(碩士學位論文)[D].北京：北京建筑工程學院，1999.
[6] 呂照.冷凝式燃氣熱水爐冷凝換熱及防腐研究(碩士學位論文)[D].北京：北京建筑工程學院，2001.
[7] 譚順民，鄭利平，羅賢成.冷凝式燃氣熱水器的節能分析[J].煤氣與熱力，2003，23(5)：287-289.
[8] 婁桂云，魏敦崧.冷凝式燃氣熱水器的實驗研究[J].煤氣與熱力，2006，26(2)：24-27.
[9] 鄭永新，葉遠璋，姚克龍，等.冷凝式燃氣熱水器[M].重慶：重慶大學出版社，2008.
[10] 柯秀芳，張仁元.焓差法在煙氣-水直接接觸換熱填料塔高度計算的應用[J].應用能源技術，2001，(6)：32-34.
[11]鄭永新，趙恒誼，葉遠璋，等.冷凝式燃氣熱水器低溫段防腐蝕試驗研究[J].煤氣與熱力，2007，27(7)：35-41.
[12] 武立云，馬成良，楊永軍.燃氣浸沒燃燒熱水器的開發[J].工業加熱，2002，31(2)：10-12.
(本文作者：熊超 秦朝葵 陳志光 詹友超 同濟大學機械工程學院 上海 201804)
