水平井水力噴射分段改造工藝在靖邊氣田的應用

摘 要

摘要：靖邊氣田從2006年開始廣泛采用水平井，到2011年3月已完鉆水平井20口，其儲層的改造方式以籠統酸壓為主，通常采用水平段連續油管拖動布酸+油管酸壓，該工藝對短水平段水平井效果
摘要：靖邊氣田從2006年開始廣泛采用水平井，到2011年3月已完鉆水平井20口，其儲層的改造方式以籠統酸壓為主，通常采用水平段連續油管拖動布酸+油管酸壓，該工藝對短水平段水平井效果較好，但對長水平段水平井的儲層改造針對性不強，其水平段中物性相對較差儲層得不到有效改造。為此，針對長水平段水平井開展了水力噴射分段改造施工，該工藝是一種利用水射流獨特性質的儲層改造技術，結合了水力射孔和水力壓裂技術，能夠沿著水平井橫向在多個位置獨立連續改造而不使用任何機械密封裝置。2010年靖邊氣田在5口水平井上進行了試驗施工，以儲層的深度改造為目的，Φ114.3mm篩管內完成7段分段壓裂，Φ139.7mm裸眼井段中10段分段壓裂，大大縮短了作業周期，減輕了勞動強度?，F場應用結果表明，水力噴射分段改造施工在靖邊氣田具有較強的適應性，單井產量均得到大幅度提高，可大規模推廣使用。
關鍵詞：鄂爾多斯盆地；靖邊氣田；水平井；儲集層；分段改造；水力噴射；水力壓裂；應用
1 靖邊氣田水平井改造工藝現狀
鄂爾多斯盆地靖邊氣田從水平井開發至今，其儲層的改造方式以籠統酸壓為主，通常采用水平段連續油管拖動布酸+油管酸壓的改造方式，該種工藝針對短水平段水平井效果較好，但對長水平段水平井其儲層改造針對性不強，水平段中物性相對較差儲層得不到有效改造。為充分挖掘儲層增產能力，2010年開始應用多級水力噴射工具，對儲層物性相對較差的水平段進行水力噴射改造，以進一步提高單井產量。
2 水力噴射分段改造工藝原理及特點
水力噴射分段改造技術從20世紀90年代末發展起來，可以在裸眼、篩管完井的水平井中進行改造施工，也可以在套管井上進行，施工安全性高，可以用一趟管柱在水平井中快速、準確地壓開多條裂縫，水力噴射工具可以與常規油管相連接入井，也可以與大直徑連續油管(Φ60.3mm)相結合，使施工更快捷[1]。
2.1 技術原理

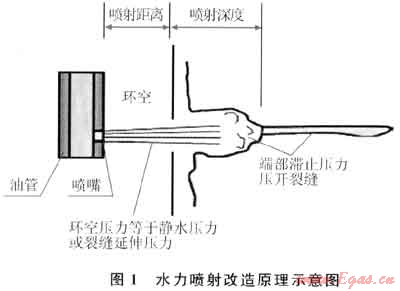

水力噴射壓裂技術是結合了水力射孔和水力壓裂的一種增產工藝，該技術原理基于伯努利方程[2]。利用動能和壓能的轉換原理，采用噴射原理形成噴孔并壓開地層。流體束的速度變化引起壓力反向變化，噴嘴出口處速度最高壓力最低，隨著流體不斷深入孔道速度逐漸減小，壓力不斷升高，到孔道端處速度達到最低而壓力最高。安裝在施工管柱上的水力噴射工具，產生高速射流沖擊(或切割)套管和巖石，在地層形成一個(或多個)噴射孔道，完成水力射孔；同時噴射流體在孔道內動能轉換為壓能，利用噴射滯止壓力破巖，在孔道端部產生微裂縫；射流繼續作用在噴射通道中形成增壓，同時向環空中泵入流體增加環空壓力，環空流體在高速射流的帶動下進入射孔通道和裂縫中，使裂縫得以充分擴展，能夠得到較大的裂縫。在裂縫形成后，依靠射流效應，將泵注的流體導入裂縫，噴嘴出口周圍流體速度最高、壓力最低，流體會自動泵入裂縫而不會流到其他地方，環空的流體也會在壓差作用下進入射流區被吸入地層，實現水力噴射改造[3～4](圖1)。

2.2 工藝特點
    1)可實現自動封隔，施工風險小，不需機械坐封，可應用于裸眼、套管不固井完井等多種完井方式。
    2) 采用不同大小的球控制滑套開關，一次管柱可進行多段壓裂，縮短施工周期，有利于降低儲層傷害。
    3) 可進行準確造縫，實現了水平井裂縫的定位控制，提高儲層改造的針對性。
    4) 噴射壓裂可以有效降低地層破裂壓力，保證高破裂壓力地層的壓開和壓裂施工[5]。
    5) 實現射孔、壓裂一次完成，比常規壓裂工藝節省了作業工序。
3 現場施工情況及效果分析

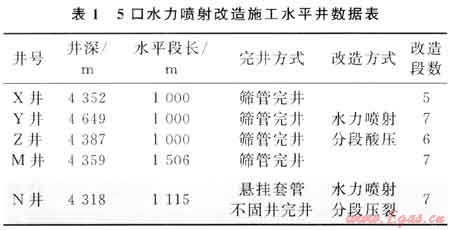

    2010年共進行了5口井32層次的水力噴射施工(表1)，其中4口井為水力噴射酸壓施工，1口井為水力噴射壓裂施工，施工順利，均一次成功。


    下面以N井施工為例介紹水平井水力噴射分段改造施工工藝。該井為靖邊氣田2010年1口上古生界水平井，于2010年7月22開鉆，10月19日完鉆，完鉆井深4318m，水平段長1115m，錄井顯示鉆遇氣層804m，鉆遇率達到72.11%。2010年11月20日實施水力噴射分段壓裂改造。
3.1 施工工序
    下通、洗井管柱→替鉆井液、洗井→下水力噴射分段壓裂工具→射孔壓裂第1段→投球打滑套→射孔壓裂第2段→投球打滑套→…→射孔壓裂第7段→放噴和排液→測試求產。
3.2 水力噴射壓裂工具

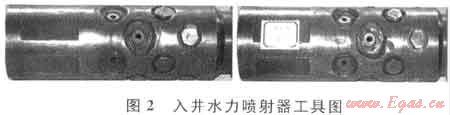

    噴射工具是水力噴射分段改造工藝中的關鍵工具(圖2)，主體框架兩側裝有多個噴嘴，高壓流體從噴嘴處噴出完成射孔及壓裂作業[6]。第一級噴射器首先按照設計參數完成第一段壓裂作業，井口投球打開第二級噴射器滑套，滑套及鋼球下移封堵第一級噴射器液體通道，第二級噴射器開始按照設計參數進行第二段壓裂作業，由下至上完成多個儲層段壓裂施工。


3.3 分段壓裂施工參數優化
3.3.1噴射位置優化
    根據氣測、鉆完井、電性數據分析，選擇整個水平段物性相對較好、具有相對連續的氣層段，有效提高改造深度，充分挖掘物性較好儲層的增產潛力。
3.3.2裂縫參數優化

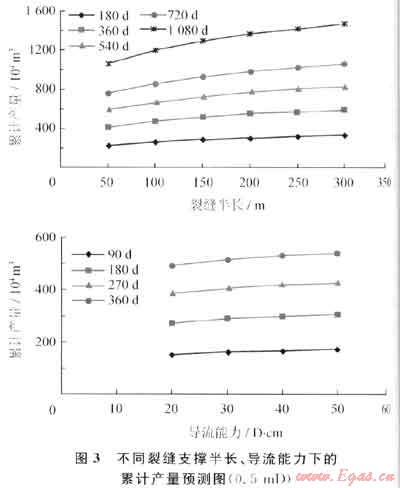

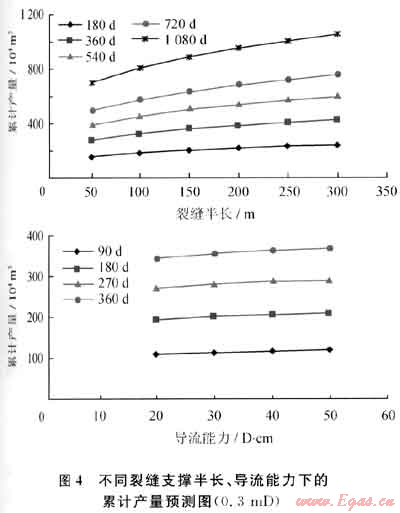

    根據鄰井各氣層解釋結果，其有效滲透率主要分布于0.3～0.5mD，通過FracproPT軟件模擬，確定不同滲透率對應的裂縫參數：最優裂縫長度為150～200m，最優裂縫導流能力為30D·cm(圖3、4)。


3.3.3施工參數

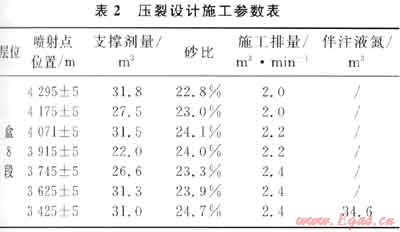

根據裂縫長度及導流能力要求，結合鄰井改造情況，對施工參數進行了優化，確定各段施工參數如表2所示。


3.4 施工過程
3.4.1噴砂射孔
    正循環低替，利用高壓水射流攜帶壓裂砂套管開孔，排量一般在1.8～2.2m3/min，砂量一般為1.0～2.Om3，射孔過程中打開套管閘門，結束后可關套管閘門，根據壓力上升情況，判斷射孔效果。
3.4.2壓裂

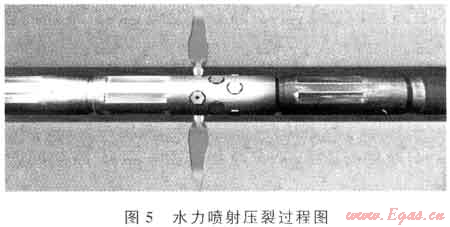

    套管注入系統開泵，按設計注入平衡液體，排量一般為0.6～1.0m3/min，同時正循環打前置液，按泵注程序加砂直至結束(圖5)。


    第一段壓裂完成后，投球，待球坐于滑套球座后，加壓10MPa，剪掉滑套，準備壓裂第二個設計壓裂段，重復上述施工過程，直至完成所有設計壓裂段施工。
3.5 施工數據

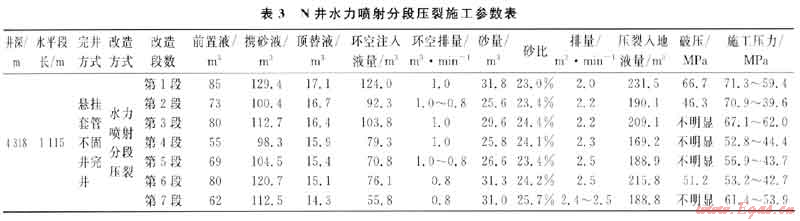

    該井7段水力噴射分段壓裂，累計加砂量201.7m3，累計環空注入液量602.1m3，壓裂注入液量1393.4m3，一點法測得無阻流量21.1187×104m3/d，是鄰井直井無阻流量的3.63倍，改造效果較好。具體施工參數如表3所示。

3.6 5口井水力噴射施工效果

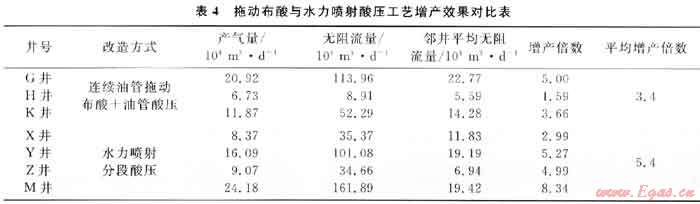

    2010年采用連續油管拖動布酸+油管酸壓改造施工水平井3口，平均無阻流量是鄰井直井的3.4倍；而采用水力噴射分段酸壓改造施工水平井4口，平均無阻流量是鄰井直井的5.4倍，改造效果突出，其中2口井獲得日產百萬立方米的無阻流量(表4)。


4 認識及建議
    1) 水力噴射分段改造工藝實現了水平井的定點壓裂，提高了儲層改造的針對性，增產效果明顯，具有較好的經濟效益。
    2) 靖邊氣田水平井改造方式以連續油管拖動布酸+油管酸壓為主，但由于靖邊氣田水平井水平段較長(普遍在1000m以上)，連續油管在水平井中下到一定深度后，連續油管由于受下推力而彎曲被“鎖”在井筒內，導致部分儲層無法得到有效改造。水平井水力噴射分段改造工藝能夠有效地解決這一現象，是長水平段水平井的有效改造方式之一。
    3) 一次管柱可進行多段壓裂，靖邊氣田目前使用的噴射器工具能夠在Φ114.3mm篩管內完成7段分段壓裂，Φ139.7mm裸眼井段中10段分段壓裂，可大大縮短作業周期，減輕勞動強度。下步應繼續優化噴射器工具，進一步提高壓裂段數。
    4) 水力噴射分段改造技術的成功應用，為靖邊氣田水平井開發積累了豐富的經驗，下一步將繼續優化射流水力參數，為提高單井產量做好技術保障。
參考文獻
[1] 陳作，王振鐸，曾華國.水平井分段壓裂工藝技術現狀及展望[J].天然氣]_業，2007，27(9)：78-80.
[2] 馬發明.不動管柱水力噴射逐層壓裂技術[J].天然氣工業，2010，30(8)：25-28.
[3] 曾雨辰，孫敏，邢希春，等.中原油田水平井水力噴射壓裂技術的試驗應用[C]∥國際壓裂酸化論文集.西安：西安華線網絡信息服務有限公司，2010.
[4] 曲海，李根生，黃中偉，等.水力噴射壓裂孔內壓力分布研究[J].西南石油大學學報：自然科學版，2011，33(4)：85-88.
[5] 劉永亮，王振鐸。胥云，等.水平井儲層改造新方法水力噴射壓裂技術[J].鉆采工藝，2008，31(1)：71-73.
[6] 潘建華.水力噴射壓裂技術在篩管完井水平井上的應用[J].石油地質與工程，2010，24(3)：104-105.

(本文作者：任發俊 賈浩民 張耀剛 曹成壽 王亞玲 劉蕾 中國石油長慶油田公司第一采氣廠)
