準噶爾盆地氣層錄井解釋評價方法

摘 要

摘要：準噶爾盆地天然氣藏油氣成因復雜，儲層類型多樣，天然氣錄井解釋存在諸多難點。根據該區碎屑巖、火成巖的油氣成藏控制因素、儲層特征，以巖屑、巖心、氣測、地球化學、罐頂氣
摘要：準噶爾盆地天然氣藏油氣成因復雜，儲層類型多樣，天然氣錄井解釋存在諸多難點。根據該區碎屑巖、火成巖的油氣成藏控制因素、儲層特征，以巖屑、巖心、氣測、地球化學、罐頂氣、定量熒光等錄井資料為基礎，建立了相應的天然氣層錄井采集、評價系列，并采用了與之相適應的錄井解釋評價技術；利用地層的含油氣性、物性、孔隙壓力參數，優選和開發了組分正規化圖版、含油氣性-物性雙因素關系圖版、氣測形態法等解釋圖版。應用上述錄井解釋評價方法，于2007—2010年對準噶爾盆地32口井57層氣層、氣水同層、水層進行了綜合解釋評價，其符合率達到88%，取得了較好的應用效果。
關鍵詞：準噶爾盆地；綜合錄井技術；氣層；識別；評價；解釋圖版；采集系列；符合率
    準噶爾盆地天然氣藏具有油氣成因多樣、儲層類型多樣、儲集空間復雜、地層壓力復雜的特征，這種多樣、復雜的特征，決定了不同氣藏在錄井過程中表現出氣體烴類組成、顯示特征的差異。針對此狀況，從天然氣與石油這兩種流體的顯示差別和地層儲集特點入手，以巖屑、巖心、氣測、地球化學、罐頂氣、定量熒光等錄井資料為基礎，總結和探索天然氣層錄井采集系列、識別和評價的有效技術和方法，以促進錄井技術在天然氣勘探中的有效應用，以期為準噶爾盆地天然氣勘探開發提供技術支持。
1 錄井采集與評價系列的建立
1.1 天然氣層錄井采集系列
    準噶爾盆地是一個大型多期疊合陸相盆地，由于各含油氣子系統其烴源母質、演化過程、成藏機制、氣藏類型的不同，在錄井顯示上存在較大的差異：①地區性差異，即烴源母質不同帶來的顯示差異；②深淺層差異，即壓力、溫度場等不同帶來的顯示差異；③多期成藏組合差異，即不同烴源混源成藏、同一烴源熱演化程度不同、遭受生物降解程度不同等帶來的差異。
    按照天然氣的特征對常用錄井項目進行適宜性評價，較適用的錄井技術包括氣測、巖心、全脫分析、罐頂氣；地化熱解、巖屑、井壁取心、熒光、滴水試驗、定量熒光、氣相色譜等錄井采集系列對天然氣識別和評價適用性不強，但可利用較適用性參數對天然氣層做輔助判斷。

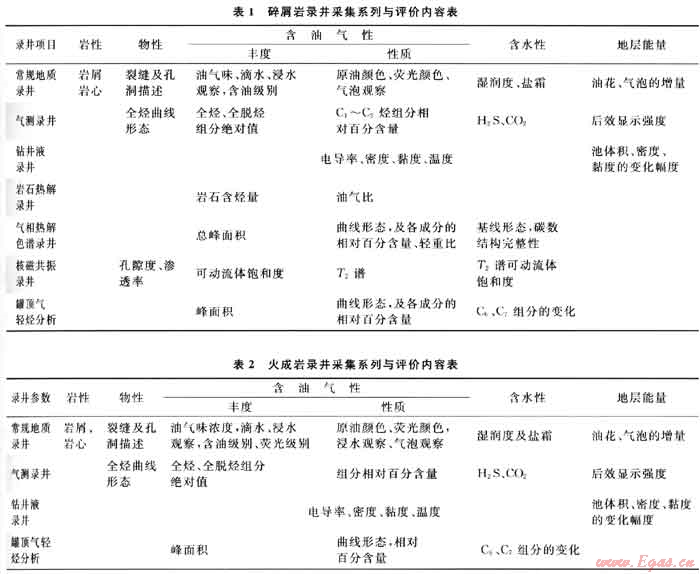

    根據準噶爾盆地已發現的碎屑巖和火山巖天然氣藏儲層特性，分別建立了天然氣勘探的錄井采集系列與評價內容(表1、2)。

    在巖性、物性、含油氣性、含水性、地層能量等影響下，不同錄井采集系列對不同性質儲層評價的適用性不同。常規地質錄井、氣測錄井、鉆井液錄井、巖石熱解錄井、氣相色譜錄井、核磁共振錄井、罐頂氣輕烴分析、定量熒光錄井等系列在應用中都要針對油氣成因、儲層類型、儲集空間、地層壓力、巖石特性進行合理的配伍，優化錄井系列。
1.2 天然氣層的識別與評價
    錄井評價是以常規地質錄井、氣測錄井、地化錄井資料對儲層的含油氣性、物性、含水性作出定性和半定量評價。
    傳統的氣測解釋方法均是基于氣測組分間各烴比值關系計算解釋參數而建立的統計圖版，解釋都是從含油氣性參數入手，關注的重點是地層的含油氣性，而對影響地層流體產出的物性、含油氣飽和度、孔隙壓力等諸多重要因素的作用考慮較少，對不同地區、層位烴類特征差異性研究不足。
   天然氣層成分以甲烷為主，氣測組分C1相對含量一般超過90%，純氣層C1的相對含量大于95%，使用油層解釋圖版解釋時，價值區發生嚴重偏移。而地化參數S1、S2、S3幾乎全為零，天然氣層的特性也是導致原錄井解釋模型應用效果差的原因之一。
   為滿足天然氣評價需要，根據天然氣烴組分特征，結合試油成果對解釋圖版進行了矯正，優選并開發了組分正規化圖版、含油氣性-物性雙因素關系圖版、氣測形態法等解釋模型。
1.2.1組分正規化圖版
   就是根據組分間的內在規律，利用組分的相關性，找出組分分布特征，利用其特征來識別氣層、油氣層、水層。
    這種氣測解釋模型即保持了原氣測解釋方法應用烴比值建立與儲層性質的關系，義較好地反映出了氣層、油氣層、水層烴組分特征及相對當量。不僅適用于顯示較好組分出至C4、C5的氣測數據解釋，而且適用于弱顯示、組分僅出至C2的氣測數據解釋，缺點在于不易區分氣層和氣水層。
    該圖版橫、縱坐標關系式為ZC1(橫坐標)-ZC1/ZC2(縱坐標)。
    氣測數據正規化處理方法是用同深度各組分的值除以全部組分值的和，再乘以100，來代替相應組分的分析值。
    ZCi=(Ci/CSUM)×100% (i=1，2，3，4，5)    (1)
式中ZCi為正規化組分?jǐn)?shù)據；Ci為原始?xì)鉁y(cè)組分?jǐn)?shù)據；CSUM=C1+C2+C3+C4+C5。
1.2.2含油氣性-物性雙因素關系圖版
    這種氣測解釋模型較好地將地層含油性和物性有效結合起來，可有效地區分干層和產層、有價值層和非價值層，缺點不易區分油層和氣層。
    該圖版橫、縱坐標關系式為dcns(橫坐標)-lg(C1/wh)(縱坐標)，即
wh=(C2+C3+iC4+nC4+C5)/(C1+C2+C3+iC4+nC4+C5)×100%    (2)
    dcns=dcn/dc    (3)
式中wh為烴濕度值；dcns值為同一深度的泥巖正常趨勢線值與dc指數值之比，其值在一定程度上對鉆頭類型變化的影響進行了修正，明顯較鉆時、dc指數更能反映儲層物性的變化。dcns值越大，表明地層物性越好。
1.2.3氣測形態法圖版
    應用鉆時、氣測曲線形態、烴組分峰數、烴組分變化等形態表征參數的相關性及量度，有效區分油氣層、氣水同層、水層[1]。
    該圖版橫、縱坐標關系式為Uh(橫坐標)-Xt(縱坐標)，即
    Uh=Hc/Ht    (4)
    Xt=Uh×Nc×In(1+B)/K    (5)
式中Uh為烴相系數；Xt為形態評價參數值；Hc為對應的低鉆段時氣測異常顯示厚度，以半幅點為界，單位為m；Ht為對應的氣測異常顯示段的低鉆時厚度，以半幅點為界，單位為m；Nc(烴峰系數)=Ni/7；Ni為顯示層組分峰個數；K為烴組分的遞減率系數；B為含油豐度系數。
    3種解釋方法結合使用，使錄井對氣層解釋符合率有了較大的提高。通過對2007—2010年準噶爾盆地32口井57層氣層、氣水同層、水層統計，解釋符合率為88%，較以前提高了14%。
2 應用效果
    在瑪河氣田和克拉美麗氣田的勘探開發中，應用上述3種天然氣層解釋模型，并結合其他錄井資料對天然氣層、氣水層解釋評價起到了有效作用。
2.1 瑪納1井錄井解釋評價
    瑪納1井主力氣層為古近系紫泥泉子組，屬于含凝析油的天然氣氣藏。
    井段2414.00～2435.00m、2439.00～2449.00m，巖性為褐色熒光泥質粉砂巖、粉砂巖，噴照熒光1%，淡黃色，弱發光，系列對比7級，乳白色[2]。

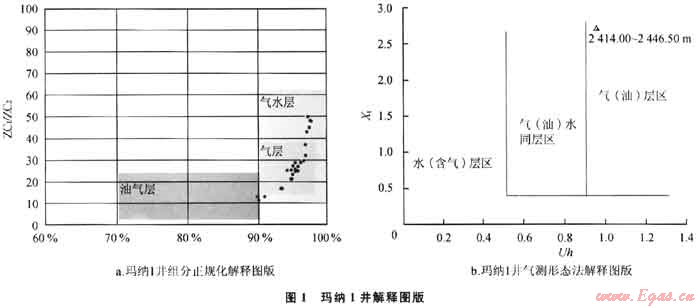

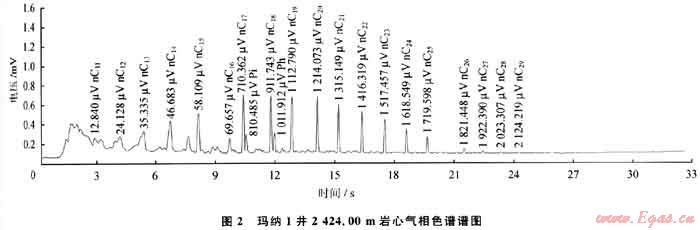

    在2423.37～2428.11m井段鉆井取心，獲熒光級巖心2.38m，巖心出筒時新鮮斷面具芳烴氣味，噴照熒光5%，淡黃色，弱發光，系列對比7級，乳白色，巖心斷面具弱水濕感，滴水?dāng)U散，浸水試驗局部冒氣，呈串珠狀。氣測全烴由0.779 2%↑98.5637%，組分出至nC5，氣測正規化圖版解釋為氣層(圖1-a)，氣測形態法解釋為氣層或油層(圖1-b)。熱解氣相色譜(圖2)氣態聯合峰(C8～C12)明顯，正構烷烴組分分布較完整，基線較平直，呈規則梳狀，碳數范圍為nC11～nC30，其中輕組分占優勢，主峰碳數為nC14～nC16，∑nC21-/∑nC22+介于4.24～17.65，總峰面積介于14041～28786μV·s，含烴量較大，反映出氣層特征。
    錄井綜合氣測解釋評價、熱解氣相色譜資料、常規地質資料判斷地層不含水，解釋為氣層。后在井段2414.O0～2446.50m試油，日產油57.87t，氣39.315×104m3，試油結論為油氣同層。


2.2 滴西18井錄井解釋評價
   井段3484.00～3534.O0m，巖性為紫灰色熒光花崗斑巖，干照熒光2%，暗黃色，弱發光，系列對比12級，乳黃色[3]。

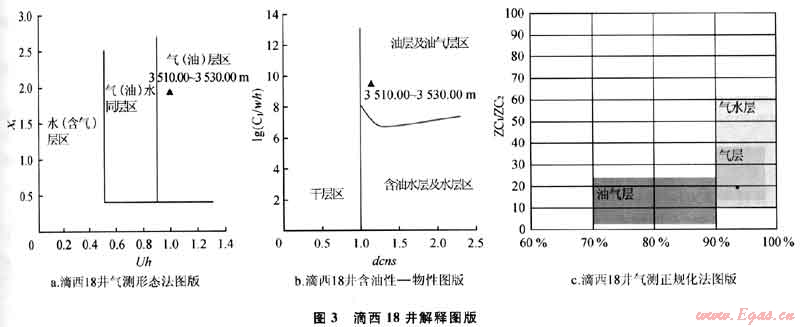

    全烴由2.7751%↑9.542 9%，組分出至nC5，氣測形態法解釋為氣層或油層(圖3-a)，含油性-物性雙因素圖版解釋為氣層或油層(圖3-b)，正規化圖版解釋為氣層(圖3-c)。


   井深3580.16m后效，全烴由2.5662%↑4.3665%，組分出至nC4，密度由1.29↓1.28↑1.29g/cm3，黏度由77↑81↓74s，出口電導率由100.37↓100.04↑101.24mS/cm，高峰時槽面見米粒狀氣泡，約占槽面的10%，取樣點火不燃。
   錄井綜合氣測解釋評價、常規地質資料判斷地層不含水，解釋為氣層。后在井段3510.00～3530.O0m試油，日產油26.93t，氣25.006×104m3，試油結論為氣層。
2.3 滴西21井錄井解釋評價
   井段2864.O0～2876.00m，巖性為灰褐色熒光玄武巖，干照熒光1%，亮黃色，中發光，系列對比10級，乳黃色[4]。

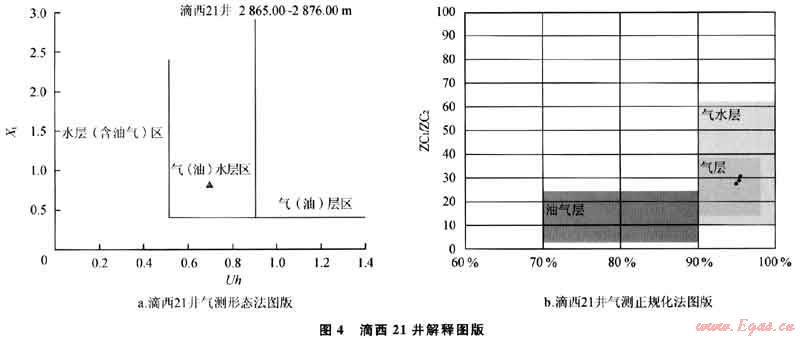

    在2867.62～2871.97m井段取心，獲熒光級巖心2.32m，出筒時油氣味淡，巖心表面及氣孔局部一普遍冒氣，噴照熒光10%，暗黃色，弱發光，系列對比11級，乳黃色，氣測全烴由0.386 9%↑3.5623%，組分出至C5；氣測正規化圖版解釋為氣層(圖4-a)，氣測形態法解釋為氣水同層(圖4-b)。后效在2867.62m有含水跡象，錄井解釋為氣水同層。后在井段2865.O0～2876.00m試油，日產油0.12t、氣5060m3、水2.65m3，試油結論為氣水同層。

3 結束語
    隨著準噶爾盆地天然氣勘探的不斷深入，對錄井技術的要求也越來越高，以往的評價方法已不能滿足天然氣勘探的需求。
    通過錄井采集系列適宜性分析，優選出針對天然氣層的碎屑巖和火成巖錄井采集系列；通過對天然氣層烴組分特征分析，結合試油成果對以往解釋圖版進行了矯正、優選并開發了針對天然氣層評價的組分正規化圖版、含油性-物性雙因素關系圖版、氣測形態法等解釋圖版，使錄井技術在天然氣勘探中更有針對性和實效性。應用儲層物性及含油氣性建立的流體識別方法，解決了準噶爾盆地天然氣層識別難題。
    通過對2007—2010年準噶爾盆地32口井57層氣層、氣水同層、水層統計，錄井解釋符合率為88%，取得了較好的應用效果。
參考文獻
[1] 楊衛東.氣測形態解釋方法研究[R].克拉瑪依：中國石油西部鉆探克拉瑪依錄井工程公司，2010.
[2] 吳文明.瑪納1井錄井報告[R].吐魯番：中國石油西部鉆探吐哈錄井工程公司，2006.
[3] 顏志.滴西18井錄井報告[R].克拉瑪依：中國石油西部鉆探克拉瑪依錄井工程公司，2007.
[4] 于海瓏.滴西21井錄井報告[R].克拉瑪依：中國石油西部鉆探克拉瑪依錄井工程公司，2007.

(本文作者：凌立蘇 黃衛東 毛新軍 王俊文 甘仁忠 杜建鵬 中國石油新疆油田公司勘探公司)
