GeoMountain三維觀測系統設計軟件的開發及應用

摘 要

摘要：為了實現包括適應山地特點的三維地震勘探觀測系統的優化設計，研發了GeoMountain三維觀測系統設計軟件，較好地解決了在觀測系統的布設與設計中復雜的邏輯處理、功能間的協
摘要：為了實現包括適應山地特點的三維地震勘探觀測系統的優化設計，研發了GeoMountain三維觀測系統設計軟件，較好地解決了在觀測系統的布設與設計中復雜的邏輯處理、功能間的協調關系以及計算上的精度等問題。該軟件采用了先進的圖片矢量化處理技術和高效率的大容量數據處理技術。應用結果表明：該軟件系統能正確高效地完成包括超大面積三維工區的觀測系統設計工作。
關鍵詞：GeoMountain軟件系統；地震數據采集；三維觀測；系統；面積；應用
0 引言
目前，我國東部各大油氣田已經進入以三維地震勘探為主的時期，西部條件較好的地區在勘探早期已直接進入三維地震勘探，并逐漸向復雜地表地區推廣。伴隨著三維地震勘探被石油工業界的廣泛接受和應用，以及三維地震勘探所涉及的近地表?xiàng)l件與地下構造的多樣性(海上、陸上與灘淺海、山地、沙漠、黃土塬等)，三維地震資料采集技術的研究也就受到人們的廣泛重視。
三維地震數據采集技術研究一般包括采集設計、采集方法、質量控制及裝備制造等方面的研究?jī)?nèi)容。對于三維地震采集設計中觀測系統參數的選擇，必須要滿足各種地球物理?xiàng)l件的要求、野外施工作業和投資成本的約束。由于計算機硬件和軟件的迅速發展，國外地球物理公司在觀測系統設計方面的軟件也有較大進展，先后開發出了一系列交互式的三維觀測系統設計軟件。而在激烈的海內外勘探采集市場競爭中，擁有具有自主知識產權的采集軟件系統的重要性和緊迫性越來越突出。因此，川慶鉆探工程有限公司地球物理勘探公司技術發展中心研發了GeoMountain三維觀測系統設計軟件[1]，實現了三維地震勘探中觀測系統的優化設計。
1 軟件功能與特色
GeoMountain三維觀測系統設計軟件基于Microsoft.NET Framework 1.1平臺，采用Visual Studio 2003集成開發環境，開發語言使用C#[2～4]。

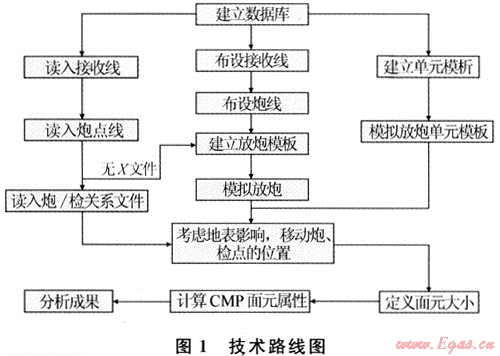

根據三維觀測系統設計的技術路線(圖1)，軟件實現了進行三維觀測系統設計所需的各項功能。


1.1 軟件主要功能
三維觀測系統設計軟件主要提供布設理論觀測系統的方法和進行觀測系統屬性分析，幫助用戶分析設計的觀測系統是否能滿足調查地質目標的需要。
GeoMountain三維觀測系統設計軟件可以用于縱波勘探設計和橫波勘探設計，軟件界面友好、操作方便、實時動態、設計功能強。
1.1.1模板設計與分析
軟件可設計線束模板、斜交模板、磚墻模板。在各種模板不同的滾動參數情況下，具有縱橫向覆蓋次數、炮檢距和方位角等屬性的分析功能。
1.1.2多種炮檢點布設方法
軟件可直接布設出正交、斜交、磚墻等觀測系統，直接布設提供自動中心激發、多排激發與標簽激發等多種激發選擇。
1.1.3轉換波觀測系統設計
提供轉換波模板分析、炮檢點布設到CCP(共轉換點)面元信息分析的一整套用戶轉換波設計的功能。
1.1.4任意區域滿覆蓋邊界自動布設
矩形區域與任意多邊形剪切激發、矩形區域與任意多邊形自動滿覆蓋激發。確保以最小工作量完成地質任務。
1.1.5面元屬性計算與統計分析
軟件可以進行CMP(共中心點)面元信息計算和CCP(共轉換點)面元信息計算，并可以對多種屬性進行統計分析，包括：覆蓋次數計算和統計分析、炮檢距計算和統計分析、方位角計算和統計分析、變觀前后的覆蓋次數對比。為了使各種屬性的顯示更加清晰，還提供了三維顯示[5]功能，使各種屬性更加一目了然。
1.1.6炮檢點編輯
可以對炮點、檢波點和關系片進行增加、刪除、移動、禁止、激活等編輯?？梢杂檬髽?biāo)交互編輯、電子表格編輯，操作非常方便、實用。當增加、刪除或移動激發點、接收點時，同時顯示出相關CMP面元的覆蓋次數、炮檢距、方位角屬性的變化。
1.1.7基于衛星照片的避障
可導入衛星圖片作為背景并在其上布設觀測系統；提供多種障礙物及其填充方式；可以通過文本文件批量輸入障礙物、修改障礙物形狀、修改障礙物的禁止屬性。可以完成自動避障，使理論設計更加符合實際地理情況。
1.1.8多種格式的數據輸入、輸出
為了與其他軟件進行方便的數據交換，軟件支持自由格式文本文件和國際標準數據SPS的輸入和輸出。
1.2 軟件主要特點
1.2.1圖片矢量化處理技術
背景圖片在觀測系統中是必不可少的。它的作用是引導障礙物的創建，偏移炮檢點后影響了覆蓋次數，然后通過加炮補助覆蓋次數。這樣在實際施工中就可以在相應的位置加炮，可以一定程度上節省施工時間。
一般背景圖片是工區的衛星圖片，數據量很大。所以在背景圖片的操作中效率是個很重要的問題。為此，首先要將圖片的數據進行處理：提取圖片的頭信息及數據，然后轉換為自定義的圖片格式文件。
    這里主要采用了高斯金字塔技術[6]，通過對圖片不同倍數的縮略產生圖像金字塔，根據圖片的放縮比例從不同層次的圖片中提取需要的局部數據，在3D縱波觀測系統設計軟件中采用了1/4逐層縮略。
1.2.2高效率大容量數據處理技術
大型工區可能會分多次施工，就會需要將多次施工的數據庫合并到一起。每次施工都會存在一個數據庫，這樣可以方便地將工區統一起來。
3D縱波觀測系統設計軟件中同時加載多個數據庫，合并前可以選擇性地操作某個工區，而不影響其他數據庫。
1.2.3高效的面元分析技術
CMP面元屬性分析作為3D縱波觀測系統設計軟件最重要的功能之一，不僅要求功能的準確性同時也要求處理的高效性。軟件采用高效的索引技術，反射點與測量點根據關系建立索引文件，大幅度提高系統的運行效率。
2 應用效果
為進一步落實四川盆地LG地區二、三疊系礁、灘分布范圍，精細刻畫礁、灘儲層縱橫向展布情況，中國石油西南油氣田公司在該區開展地震勘探工作，計劃部署三維地震滿覆蓋面積2600km2，在三維地震工區東北及西南側部署二維地震工作量800km。

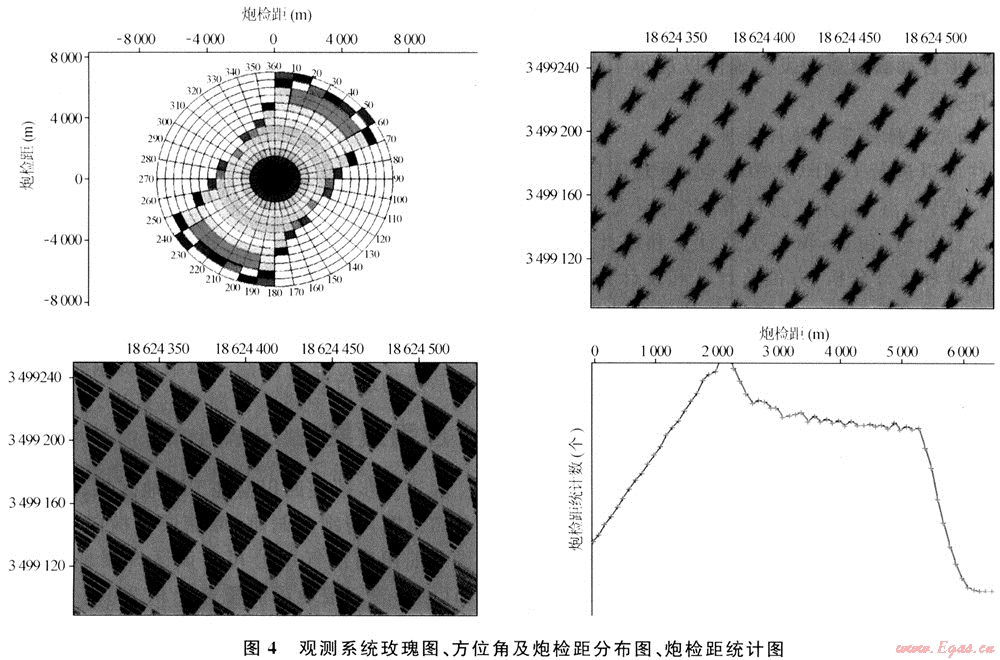

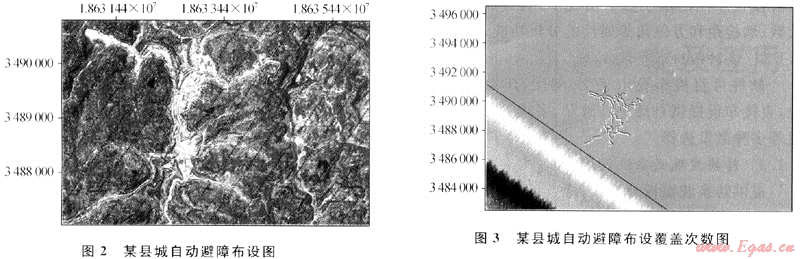

利用GeoMountain三維觀測系統設計軟件對LG地區進行三維觀測系統設計。采用多種方案，并對其進行對比分析，最后選用14線240道8炮45。斜交束線觀測方式，其自動避障礙布設、覆蓋次數、設計質量分析和列線圖見圖2～圖5。


通過在LG地區三維工區的應用測試，可以看出GeoMountain三維觀測系統設計軟件能正確完成包括超大面積三維工區的觀測系統設計工作，能為野外采集工作提供相關技術支撐。
3 結論與認識
1) 在觀測系統的布設與設計中主要是復雜的邏輯處理、功能間的協調關系以及計算上的精度等問題，三維觀測系統設計軟件必須解決這些問題。
2) 要提高軟件的效率，怎樣實現圖片、數據、計算處理的高效性也是必須解決的問題。
參考文獻
[1] 龍資強.3D縱波觀測系統設計軟件開發研究報告[R].成都：川慶鉆探工程有限公司地球物理勘探公司，2008.
[2] 內格爾.C#高級編程[M].4版.李敏波，譯.北京：清華大學出版社，2006.
[3] JAMES W c00PER.C#設計模式[M].張志華，劉云鵬，譯.北京：電子工業出版社，2004.
[4] MCC0NNELL S.代碼大全[M].金戈，譯.北京：電子工業出版社，2006.
[5] FRANK D LUNA，ROD LOPEZ. DirectX 9.0 3D游戲開發編程基礎[M].段菲，譯.北京：清華大學出版社，2007.
[6] 吳立新，史文中.地理信息系統原理與算法[M].北京：科學出版社，2005.

(本文作者：劉鴻 巫駿 敬龍江 朱晨 陳三平 川慶鉆探工程公司地球物理勘探公司技術發展中心)
