摘要

摘要：柴達木盆地澀北氣田出砂問題嚴重，如何找到合適的生產壓差，使產量最大而出砂量最小，一直是困擾氣田技術人員的一個難題。為此，利用測井方法求取地層孔隙壓力、體積模量、單軸

摘要：柴達木盆地澀北氣田出砂問題嚴重，如何找到合適的生產壓差，使產量最大而出砂量最小，一直是困擾氣田技術人員的一個難題。為此，利用測井方法求取地層孔隙壓力、體積模量、單軸抗壓強度、最小水平主應力方向等巖石力學參數，并將這些參數應用于出砂預測。以澀北氣田澀4-3-2井為例，研究了該井主要的油氣層段在不同氣藏壓力條件下的生產壓差，進行了SMA敏感性分析。結果表明，在各種條件變化時，如射孔孔徑、射孔相位、氣藏壓力的變化等，均會使生產壓差發生改變。

關鍵詞：澀北氣田；出砂；預測；測井解釋；巖石力學參數；生產壓差

柴達木盆地澀北氣田是我國目前發現的最大的第四系自生自儲、生物成因中淺層氣田，構造具有低、緩、平、淺的特點，屬第四系淺層小幅度短軸背斜圈閉，其氣藏具有壓力高、產量高、豐度大的特征。

巖性細而雜，泥質含量高，泥質含量大于30%的砂巖層占60%左右，非均質性強。欠壓實、膠結差、巖性疏松，膠結物以泥質為主。巖石粒度為粉砂級-細砂級，粒徑介于0.01～0.4mm。

正是由于氣藏的這種特點，導致澀北氣田的每口氣井都存在出砂的情況，只是出砂程度不同而已。同時產氣量和產水量越多，其出砂量也愈多。如何找到合適的生產壓差，使得氣井產量最大而出砂量最小，一直是困擾氣田科研人員的一個難題。目前，用測井方法測量并結合氣藏特性來預測出砂條件的方法日趨完善，筆者以澀4-3-2井的處理方法及應用為例進行討論。

1 巖石力學參數的求取

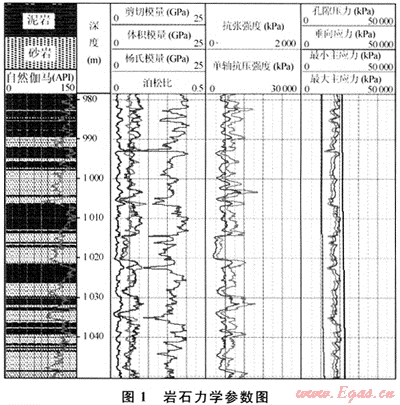

地層的孔隙壓力、體積模量、楊式模量、單軸抗壓強度、最小水平主應力方向等參數是出砂預測的重要參數。這些參數均可在實驗室和氣井生產過程得到，但得出的數據是離散的且成本較高。目前已經有成熟的利用測井方法求散巖石力學參數的方法^[1]，筆者采用Schlumberger公司的STARS軟件，以縱波時差、橫波時差、補償密度、泥質含量和地層孔隙度為輸入曲線，求取巖石的彈性模量和巖石強度。圖1為計算得到的地層的巖石力學參數，這些參數將用于出砂預測。

2 出砂預測

出砂預測的主要目的之一是為特定條件下優化完井方法提供依據。在氣田生產過程中，通過適當管理流體和出砂來優化油氣井產能的整個過程稱作防砂管理。出砂預測是防砂管理的要素之一，包括測量并利用氣藏特性來預測出砂的條件(是否會出砂以及何時出砂)、利用測井資料來改善出砂預測模型、地質力學模型(MEM)用于出砂預測等^[2]。

這里僅就利用測井資料預測出砂的生產壓差及敏感性分析進行討論。處理時，輸入以下資料：巖石力學處理的各項成果，如地應力、單軸抗壓強度、地層壓力等；依據DSI測井資料得到的該井最大水平主應力的方向；井眼直徑、射孔孔徑尺寸(在地層中形成的最大孔徑)、射孔相位(假設的射孔相位)等。

2.1 預測出砂的生產壓差

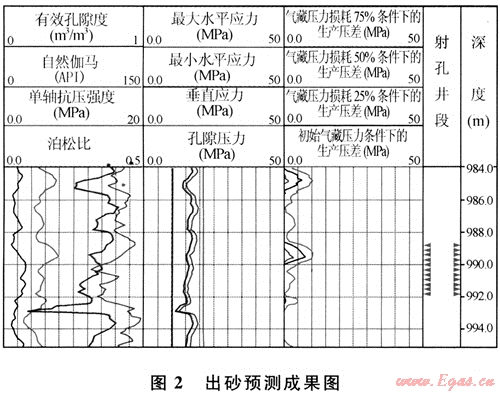

圖2為預測出砂的生產壓差成果圖，第一道顯示了4個主要的巖石力學參數：泊松比、單軸抗壓強度、自然伽馬及地層有效孔隙度；第二道為最大水平主應力、最小水平主應力和垂向主應力及地層孔隙壓力，這些參數由巖石力學處理得到；第三道顯示了不同氣藏壓力條件地層不出砂的生產壓差；第四道為射孔井段；第五道為深度道。

利用現有的資料處理出澀4-3-2井的泊松比、楊氏模量、單軸抗壓強度、最大水平主應力、最小水平主應力、孔隙壓力和垂向主應力以及井眼直徑、射孔孔徑、射孔相位，得出氣井出磣預測結果。在此次處理中假定射孔孔徑為2.54cm，射孔相位為0°(最大主應力方向)。

圖2中，988.7～992.0m井段為射孔層位。處理結果表明，在初始氣藏壓力條件下，地層臨界出砂的生產壓差為1～10MPa；如果氣藏壓力下降25%(見氣藏壓力損耗25%條件下的生產曲線)，那么，該射孔層位下部會出砂。

988.7～992.0m井段頂部泥質含量較高(GR值較高)，相應的地層有效孔隙度較小。該井段頂部單軸抗壓強度值較高，這也是該段生產壓差較大的重要原因。

2.2 SMA敏感性分析

地層是否出砂，和地層本身的力學性質(地應力、單軸抗壓強度、砂巖粒度中值以及射孔孔徑、射孔相位等因素)有關^[3～4]。然而，井眼一旦形成，地應力、單軸抗壓強度、砂巖粒度中值等參數就不可改變(當然，隨著氣藏壓力的降低，可能會引起地應力的重新分布)，出砂預測所要做的是預測不出砂時的臨界生產壓差以及如何選取合適的參數以增加生產壓差，以下以澀4-3-2井990m深度為例進行分析。

2.2.1氣藏壓力的變化影響生產壓差

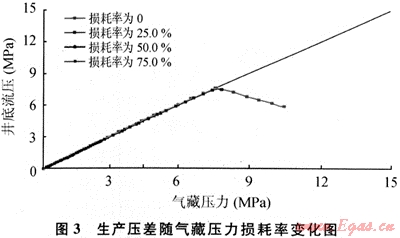

圖3為生產壓差隨氣藏壓力變化而變化圖。橫軸為氣藏壓力，縱軸為井底流壓。折線上方為不出砂區域(小于生產壓差)，折線下方為出砂區域(大于生產壓差)。圖3中可以看出，氣藏壓力越小，則井底流壓越小。對于該氣藏而言，隨著氣藏壓力的降低，井底流壓變小，生產壓差變小，出砂是不可避免的。
