煤層氣輸氣管道內沉積物定位檢測方法研究

摘 要

摘要：針對煤層氣輸氣管道中沉積物的問題，利用Fluent系列軟件，模擬了煤層氣管道內沉積物附近的壓力分布和溫度分布。描述了沉積物堵塞事故的判斷方法、壓力脈沖定位原理、溫度梯
摘要：針對煤層氣輸氣管道中沉積物的問題，利用Fluent系列軟件，模擬了煤層氣管道內沉積物附近的壓力分布和溫度分布。描述了沉積物堵塞事故的判斷方法、壓力脈沖定位原理、溫度梯度定位原理。提出了以壓力脈沖定位為主、以溫度梯度定位為輔的沉積物定位手段。
關鍵詞：煤層氣；輸氣管道；沉積物；定位檢測；壓力脈沖定位；溫度梯度定位
Study on Localization Detection Method of Deposits in Coalbed Methane Transmission Pipeline
ZHOU Dong-ping，LU Yi-yu，KANG Yong，XIA Bin-wei
Abstract：To solve the problem of deposits in coalbed methane transmission pipeline，the pressure and temperature distributions near the deposits in coalbed methane transmission pipeline are simulated by Fluent software. The judgment method of deposit blockage accidents，the pressure pulse localization principle and the temperature gradient localization principle are described. A localization method based on mainly pressure pulse localization accompanied by temperature gradient localization is put forward.
Key words：coalbed methane；gas transmission pipeline；deposits；localization detection；pressure pulse localization：temperature gradient localization
1 概述
    煤層氣的開發和利用得到國家的特別重視，大型油氣田和煤層氣開發被2005年國務院頒發的《國家中長期科學和技術發展規劃綱要(2006—2020年)》(國發[2005]44號)列為16個重大專項之一。煤層氣作為煤層的伴生資源，是一種清潔的能源。井下抽放回收的煤層氣中甲烷的體積分?jǐn)?shù)為30%～50%，而地面抽放回收的煤層氣中甲烷的體積分?jǐn)?shù)超過90%。它不僅環境性能好，而且作為燃料熱效率高。煤層氣燃燒灰塵排放量為燃煤的0.68%，SO2排放量為燃煤的0.14%，CO2排放量為燃煤的60%。煤層氣是常規天然氣最現實可靠的補充或替代能源，可以為工業和民用提供能源[1、2]。煤層氣在管道輸送中由于煤層氣中混有雜質，往往在管壁形成沉積，會造成煤層氣管道堵塞，從而影響煤層氣輸配和應用系統的正常運行。雖然抑制劑的使用能夠在一定程度上減少部分沉積物的形成，但是不能完全消除其形成和沉積。很多煤層氣公司都需要對管道堵塞物進行清除，但是在清除堵塞物之前，應確定煤層氣管道發生嚴重堵塞的部位，否則清除工作不能順利進行，而且造成人力、財力的浪費[3～6]。目前，管道堵塞位置檢測技術主要有鉆孔法、敲擊法、應力應變測試法等。這些方法都需要沿管道不斷地測試管道變形程度或鉆孔觀察流體狀態，工作量大，耗時較長，操作費用高。
    本文利用Fluent系列軟件，針對有沉積物堵塞的架空煤層氣管道內的流場進行研究[7]。利用被沉積物堵塞的管道上下游煤層氣壓力突變和管壁溫度梯度大的特點來確定煤層氣管道中的堵塞位置以及沉積物長度，為正確地制定清管操作方案提供依據。
2 數值模擬
    應用煤層氣流動基本方程[8～10]：軸向受力平衡方程、能量守恒方程、質量守恒方程，加之起點的溫度、壓力等邊界條件(根據具體的輸氣管道起點的溫度和壓力情況確定)，運用Fluent軟件對有沉積物存在時的某架空煤層氣輸送管道進行數值模擬研究。計算出管道上任意一點的壓力、密度、流速等參數的值。

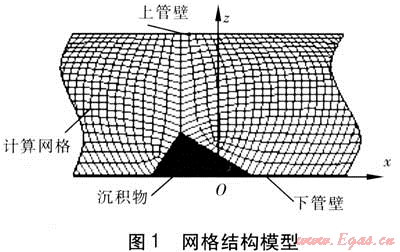

    研究模型采用二維四邊形網格結構模型，模擬的輸氣管道直徑與長度之比為1:6，沉積物在三方向的高度與管徑之比為3:10，煤層氣輸氣管道的豎直軸截面處在xOz平面內，x軸與下管壁重合，原點取在模擬段下管壁的中心位置上，見圖1，用三角形模擬沉積物。

    計算結果表明，煤層氣流過沉積物前后，管道內煤層氣壓力從185kPa變?yōu)?0kPa，煤層氣壓力有較大幅度的下降。同時，管壁沿線的溫度有較大的變化：沉積物附近有較大的溫度梯度，沉積物上游管壁溫度明顯高于下游管壁溫度。
3 沉積物堵塞定位原理
3.1 沉積物堵塞事故判斷
    根據對有沉積物存在時的煤層氣輸氣管道進行的數值模擬研究結果，可以做出如下判斷[8]：

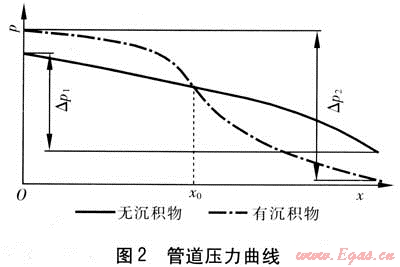

    假設煤層氣在管道中正常輸運時，全線的壓力降主要是由管壁的摩擦引起的，其壓力曲線見圖2的粗實線，此時壓力基本上保持均勻下降，其兩端的壓力差用△p1來表示。

    當x0處發生輸氣管堵塞事故后，沉積物上游壓力上升，流速變緩，而沉積物下游的煤層氣由于能量損失導致壓力下降，其壓力曲線見圖2的粗點劃線，其首末兩端的壓力差用△p2來表示。
    將上述兩個壓差相比較，如果滿足式(1)，即當沉積物阻力所產生的壓力降大于等于△p時，則可判斷為輸氣管道發生了堵塞事故。
    △p2-△p1≥△p    (1)
式中△p2——管壁摩擦阻力與沉積物阻力共同作用產生的壓力降，Pa
    △p1——管壁摩擦阻力產生的壓力降，Pa
    △p——預先設定的沉積物阻力產生的壓力降，Pa
    另外，煤層氣在管道中正常輸運時，全線的溫度應該基本保持恒定，而當發生輸氣管道堵塞事故后，堵塞點前后管道壁的溫度有個明顯的變化過程，根據這一原理可以進一步判斷是否發生了管道堵塞。
3.2 沉積物堵塞定位原理
   ① 壓力脈沖定位原理
   在煤層氣輸送工程中，直線管道的輸送占絕大多數，由于距離長，因此直線段是沉積物堵塞定位的難點位置。利用壓力脈沖定位原理對輸運管道的直線段進行檢測時，在管道入口處人為發送一個質量流量脈沖(正壓波)，該脈沖必然增加入口處煤層氣的能量(包括動能和勢能)。當其到達管道的沉積物起點，流動受阻，則動能降低、勢能增加，導致該處壓力升高，脈沖以正壓波的形式向管道上游傳播。與此同時，由于管道并沒有完全堵塞，則該質量流量脈沖通過沉積物繼續向管道下游傳播。在堵塞段煤層氣密度增加，單位空間的能量增大。正壓脈沖繼續傳播，到達沉積物終點，然后進入未堵塞區，由于突然膨脹和速度的降低而形成一個負壓波，該負壓波又開始向管道上游傳播。利用設在管道入口處的壓力傳感器采集正壓波和負壓波到達的時間差，從而計算出沉積物的位置及其沿軸向的長度。
以發射點作為原點，則沉積物起點坐標z可由式(2)計算[11]：

式中x——沉積物起點坐標，m
    c——正壓波或負壓波的傳播速度，m/s，這里近似認為正壓波、負壓波的傳播速度相等[11]，取聲速360m/s
    t1——正壓波從管道入口處發射點到遇到沉積物起點后返回入口處發射點所用的傳播時間，s
堵塞長度lb可由式(3)計算[9]：

式中l(wèi)b——沉積物長度，m
    t2——正壓波從管道入口處發射點到沉積物終點的傳播時間與負壓波從沉積物終點傳播到管道入口處發射點所用的時間之和，s
   ② 溫度梯度定位原理
   假設待檢測的輸氣管道長度為l，當距輸氣管道入口處x0處發生堵塞后，管道壁溫度將發生突變，堵塞物上游管道壁溫度保持恒定，堵塞物下游煤層氣管道壁溫度有較大的下降。溫度梯度定位原理主要是通過靈敏度較高的溫度檢測儀表(溫度傳感器)貼緊管壁獲得管壁沿線的溫度，采集并處理表征輸氣管道運行狀況的溫度數據，將采集數據通過通信網絡傳送到計算機上，通過計算機對現場采集數據進行分析處理。為了確定堵塞位置x0，采用循環迭代的方法可以確定堵塞物位置。
    首先，對管道進行n段劃分，對各段節點進行管壁溫度測試，比較得出最大的溫度梯度區段。
    然后，對最大的溫度梯度區段再進行n段劃分，并對各段節點進行管壁溫度測試，比較得出最大的溫度梯度區段。
經過m次劃分后，結合壓力脈沖定位所確定lb值，當滿足式(4)條件時，該區段即為沉積物堵塞段，此時x0即可被確定。

式中l(wèi)——待檢測的輸氣管道長度，m
    n——劃分段數
    m——劃分次數
    溫度梯度法對外界環境的要求較高，可用來輔助壓力脈沖定位法對沉積物堵塞進行進一步的精確定位。
4 結論
    根據煤層氣輸氣管道的微元控制體軸向受力平衡方程、質量守恒方程和能量守恒方程等基本方程，運用Fluent流體數值模擬軟件，對煤層氣輸氣管道存在沉積物堵塞的情況進行了數值模擬。當有沉積物存在時，管道入口和出口的壓力、溫度變化較大，根據壓力差變化可判斷其是否發生堵塞事故。根據以往學者的研究成果和此次數值模擬的結果，本文提出了壓力脈沖定位和溫度梯度定位方法相結合的沉積物定位的新方法。這種方法已應用于重慶松藻礦區的煤層氣輸氣管道的沉積物堵塞檢測中，定位準確率達到80%以上。其所需硬件設備少，檢測過程簡單，具有很好的應用前景。
參考文獻：
[1] 宋漢成，焦文玲，李娟娟，等.煤層氣利用與輸送的安全性[J].煤氣與熱力，2006，26(11)：8-11.
[2] 嚴銘卿，廉樂明.天然氣輸配工程[M].北京：中國建筑工業出版社，2005.
[3] BOLK J W，WESTERTERP K R. Influence of hydrodynamics on the upper explosion limit of ethane-air-nitrogen mixtures[J].AICHE Journal，1999，45(1)：124-144.
[4] RAGULA J. New technology of the remote methane leak detector[A].International Gas Union.23rd World Gas Conference[C].Amsterdam(The Netherlands)：International Gas Union，2006.1175-1179.
[5] 張紅兵，李長俊.長距離輸氣管線泄漏監測技術研究[J].石油與天然氣化工，2005，34(2)：146-147.
[6] 張興梅，吳瑩，伍清嘩，等.煤氣管道萘堵塞問題的研究[J].煤氣與熱力，1999，19(3)：23-25.
[7] 王福軍.計算流體動力學分析CFD軟件原理與應用(第2版)[M].北京：清華大學出版社，2005.
[8] 張紅兵，盧亞萍，楊毅.輸氣管道清管堵塞定位技術研究[J].天然氣技術，2008，2(1)：42-43.
[9] 孟偉.輸氣管道系統靜態仿真[J].煤氣與熱力，1999，19(6)：16-18.
[10] 姜東琪.高壓燃?xì)夤艿捞卣骶€(xiàn)法不穩定流動計算的探討[J].煤氣與熱力，2004，24(11)：600-604.
[11] 田園，謝英，袁宗明，等.利用瞬態質量流量脈沖監測天然氣管道堵塞[J].西南石油大學學報(自然科學版)，2008，30(1)：154-156.

(本文作者：周東平 盧義玉 康勇 夏彬偉 重慶大學 資源及環境科學學院 重慶 400030)
