LPG壓縮機油氣系統運行優化方案——以文昌13-1/2油田為例

摘 要

摘要：因液化石油(LPG)回收系統的天然氣壓縮機潤滑系統的生產工藝流程設計存在不足，致使未凝氣帶液進入壓縮機，造成潤滑油污染，導致軸承和潤滑油泵潤滑不良，磨損加劇，使用壽命降低
摘要：因液化石油(LPG)回收系統的天然氣壓縮機潤滑系統的生產工藝流程設計存在不足，致使未凝氣帶液進入壓縮機，造成潤滑油污染，導致軸承和潤滑油泵潤滑不良，磨損加劇，使用壽命降低。為此，通過壓縮機軸承和滑油泵失效損壞分析，對機組系統的油氣路進行了改造優化：拆除滌氣罐內除沫網，改裝19根高效過濾精度在O.05μm的頗爾纖維濾芯；啟用10μm不銹鋼磁性過濾器；將回油管線引入常溫分離器，利用兩端壓力差排液，同時利用常溫分離器的功能進行油氣水分離。由此改善了軸承和滑油泵的潤滑狀況；對操作參數進行了調整，提高了壓縮機運行穩定性和生產時效性，每年節省維修費用約t10萬元(還沒有計入停機損失的費用)，取得了較好的經濟效益。
關鍵詞：LPG；雙螺桿壓縮機；潤滑油泵；出口凝聚過濾器；進口滌氣罐；潤滑系統；優化
    文昌13-1/2油田FPSO(浮式生產裝置)的LPG回收項目是中國海洋石油(中國)有限公司湛江分公司從節約能源、保護環境的理念出發，利用FPSO回收原油伴生氣而啟動的改造項目，該項目的實施，能有效提高對能源的回收率和利用率，并減少二氧化碳等溫室氣體的排放量，同時能取得更好的社會經濟效益。
該裝置的主要回收壓縮模塊配置了兩臺由美國SULLAIR公司生產的PCV40L-50-IOM型噴油式雙螺桿壓縮機，設計排量為3398.3m3/d，最大功率為511.4kW，壓縮機潤滑油使用CPI CP-1516-150冷凍機油1000L(SULL AIR公司，Compressor Operation Manual)，主要用于把天然氣從20～50kPa升壓至1200kPa，以滿足LPG回收系統生產工藝的壓力需求。該壓縮機機組在2006年10月投產運行，因?yàn)樵鞒淘O(shè)計不合理，在運行過程中出現了壓縮機和潤滑油泵故障，為此對故障原因進行了分析，并提出了相應的改造措施。
1 壓縮機軸承和潤滑油泵失效損壞分析

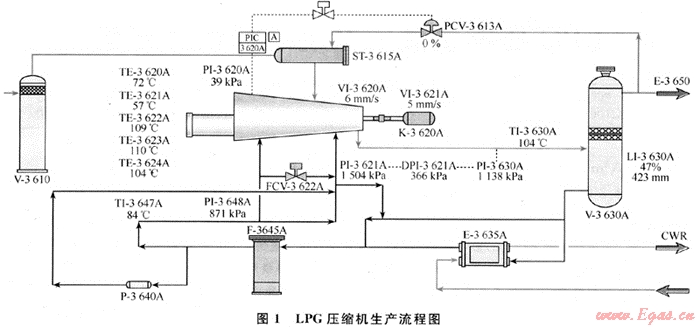

    圖1是LPG壓縮機生產系統和潤滑油流程示意圖。組分為C3+、C4+的天然氣從一級分離器分離后至進口滌氣罐V-3610，清除游離態的液滴，進入壓縮機K-3620A/B，壓縮機將原料氣從20kPa壓縮至1206.6kPa，最終在出口凝聚過濾器內部進行油氣分離[1]。原進口滌氣罐內鋼絲除沫網無法徹底分離液體，導致含有輕質油組分和水分進入壓縮機潤滑油系統壓縮，使?jié)櫥褪艿轿廴救榛捅幌♂?，潤滑物理性能降低。機組運行時要把潤滑油內的水分和輕組分分離，需提高出口溫度來達到目的。經驗數據表明：潤滑油溫度每提高10℃，黏度就會降低50%[2]。因此，壓縮機在高溫、潤滑效果欠佳的情況下運行，會導致自帶滑油泵驅動銷斷裂頻繁和內部齒輪磨損過快而損壞。更嚴重的是壓縮機螺桿主副軸承磨損后產生振動上升，軸承內滾道慢慢剝落，最終造成振動高而非正常關停，由此帶來的經濟損失約為30萬元/d。為此，必須對機組系統流程進行分析和評估，對壓縮機的油氣路流程進行部分改造，以優化、改善壓縮機運行環境。
2 優化方案
2.1 進口滌氣罐改造
    通過項目調研評估和可行性分析，決定拆除滌氣罐內除沫網，改裝19根高效過濾精度在0.05μm的頗爾纖維濾芯，方案經過數次討論優化，確定全部預制好到現場安裝，具體設計方案如圖2～4。

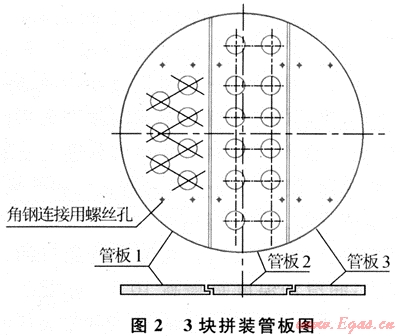

    1) 加工3塊平管板(每塊重約20kg)，如圖2所示。

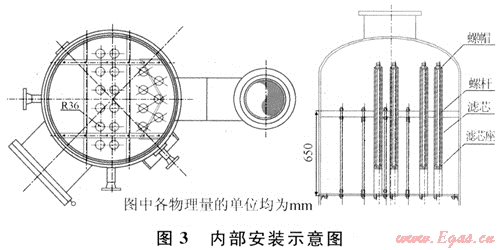

    2) 用直流手電鉆在滌氣罐下裙邊上鉆8個Ø10mm的孔，將2條槽鋼架在裙邊上面硬板用4-M8螺栓固定，用2條角鋼附于裙邊下面與槽鋼邊成一體加固，安裝管板井字吊架，然后安裝1號大的管板，再裝2號(中間)管板，最后進行濾芯安裝，人從罐體上部下到罐體下部進行第三塊管板的安裝如圖3所示。

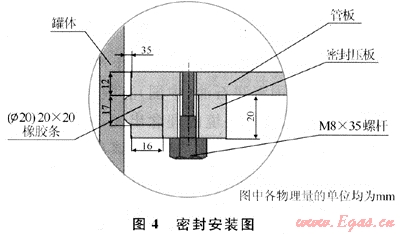

    3) 在管板四周和管板之間的連接部分采用圓形橡膠條和膠墊密封，如圖4所示。

2.2 油路改造
2.2.1潤滑油過濾器改造
    原配套0.5μm纖維濾芯精度過小，壓縮機因潤滑油壓差過大經常停機，重新訂購10μm不銹鋼磁性過濾器，在過濾雜質的同時可以有效將金屬雜質吸附到濾芯上，減少壓縮機內部運動部件因雜質而造成的二次損傷。
2.2.2出口凝聚過濾器回油管線改造

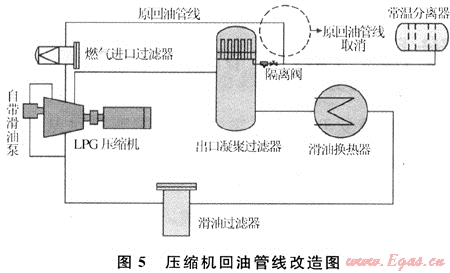

在運行過程中取樣檢查時發現出口凝聚過濾器原設計的回油管線有大量的液體返回到壓縮機進口，取樣分析內含輕質油、水和潤滑油，其中輕質油占80%，水占15%，滑油占5%。關閉回油管線10min后取樣回收液量1200mL，按此計算一個月累計有510L，如此多液體返回系統循環，增加了二次污染。針對此情況，果斷地將回油管線進行流程改造，將管線引入常溫分離器，利用兩端壓力差排液，同時利用常溫分離器的功能進行油氣水分離。改造如圖5所示。

3 優化效果
3.1 優化效果
    1)加裝了19根0.05μm高效分離器濾芯后，進口滌氣罐排液能力從原來的15L/h增加到45L/h，
    2) 出口凝聚過濾器取油樣化驗顯示輕質油含量明顯減少，含水量0.01%，不存在乳化現象。
    3) 未改造前壓縮機振動曲線振幅波動較大，改造后，振動曲線乎直而且平穩，反映出壓縮機在得到良好潤滑后運行平穩。
    4) 壓縮機因自帶泵故障造成非正常停機次數由原來每月平均3次，降低為兩個月1次。
    5) 壓縮機改造前平均壽命3個月，改造后連續運轉5個月沒有出現故障。
    6) 節省壓縮機大修維修費用約25萬元/次，減少停機損失約30萬元/d。
    7) 對比改造前、后的關鍵運行參數(如表1所示)可以看出改造后壓縮機運轉各項參數較為平穩，而且出口溫度和潤滑油溫度明顯降低5℃左右。
表1 壓縮機系統改造前、后運行參數對照表
描述
參數
改造前(2008年1～10月)
改造后(2008年11月～2009年3月)
1月
2月
3月
4月
5月
7月
8月
9月
10月
11月
12月
1月
2月
3月
出口溫度(℃)
＜110
104
103
106
106
107
107
107
107
108
103
103
102
102
102
油溫(℃)
＜85
85
83
86
85
86
89
88
88
87
80
82
81
82
83
壓縮機振動(mm/s)
＜7.62
7.2
5.4
6
6
6
4
4
4
6.4
4
5
5
5.5
5.5
馬達振動(mm/s)
＜20
4.8
4.4
5
5
4.5
3.6
4
4
4.2
4
4
4
4
4
    注：表中數據為月平均值。
3.2 優化效益
    LPG壓縮機系統油氣路改造費用為39.5萬元，項目改造完后，因?yàn)樾蘩砉ぷ髁繙p少，經粗略計算每年節省維修費用約110萬元(還沒有計入停機損失的費用)，取得了較好的經濟效益。
4 結論
    1) 通過以上對LPG壓縮機油、氣系統的改造，提高了整個生產系統的穩定性和時效性，為相關生產單位提供了良好借鑒作用。
    2) 建議在設計生產系統的初期，必須考慮工藝和下游設施設備的配套性，防止造成不利影響。
參考文獻
[1] 張保山，王治國.文昌13-1/2油田L(fēng)PG回收培訓手冊[G].海南文昌：文昌13-1/2油田，2001.
[2] 孫占禮.天然氣加工機器與設備[M].天津：天津科學技術出版社，1994.

(本文作者：陳汝澤 周天育 葉冠群 黃敢 蘇華軍 中國海洋石油(中國)有限公司文昌13-1/2油田作業公司)
