雙機抬吊放空火炬塔架及空中組對

摘 要

摘要：川渝氣區某天然氣凈化廠工程放空火炬塔架高、大、重，若采用傳統的吊裝工藝則工期長、成本高、風險大。為了經濟、安全、快速地將放空火炬塔架吊裝就位，通過對多種吊裝方案
摘要：川渝氣區某天然氣凈化廠工程放空火炬塔架高、大、重，若采用傳統的吊裝工藝則工期長、成本高、風險大。為了經濟、安全、快速地將放空火炬塔架吊裝就位，通過對多種吊裝方案的對比分析論證，最終確定采取“雙機抬吊、單機溜尾”分段吊裝、空中組對的吊裝新工藝：主吊吊車選用1臺300t履帶吊和1臺260t履帶吊，溜尾吊車曹1臺65t汽車吊，歷時24h一次性成功地將火炬塔架吊裝就位。工程實踐證明：該吊裝工藝既確保了塔架的施工質量、降低了吊裝風險，又極大地節約了吊裝成本，縮短了吊裝工期，對相關工程具有一定的借鑒意義。
關鍵詞：火炬塔架；分段；吊點；雙機抬吊；空中組對
1 工程概況
    川渝氣區某天然氣凈化廠設計規模為日處理天然氣1200×104m3，工程設計有3座大型塔架，尾氣煙囪塔架2座，放空火炬塔架1座，其中放空火炬塔架的質量和高度均為3座塔架之最，且難以采用整體吊裝工藝，火炬塔架的吊裝將成為本工程的關鍵控制點之一，火炬塔架能否順利吊裝將直接影響到后續工程的順利展開。
    放空火炬塔架位于該凈化廠西南側火炬放空區內，塔架兩面環山，一面背向斜坡，塔架總重110t，高99.5m，主肢及主橫桿采用Ø273mm×12mm的Q345B無縫鋼管，其余桿件材質為Q235B，塔架底部尺寸17m×17m，頂部尺寸3.8m×3.8m。
2 吊裝工藝
    通過現場實地測量，塔架東側靠山20m，南側靠山22m，北側毗鄰20°的斜坡18m，現場尺寸難以滿足火炬塔架整體吊裝施工的需要，若采用整體吊裝工藝，則存在以下不足：
    1) 利用大型履帶吊機雙機抬吊或卷揚機作牽引進行整體扳吊，塔架南北或東西方位擺放，均需要對現有場地進行處理，現場開挖、回填、轉運及吊后恢復的土石方量極大，且涉及對當?shù)剞r(nóng)民農作物的經濟賠償，吊裝經濟成本高且吊裝工期長。
    2) 吊點偏離基礎中心位置，將塔架東西方向擺放，利用大型履帶吊機雙機抬吊，主吊點處在距離塔架底部53.3m標高位置，塔架吊起直立后需雙機同步行走約40m距離，吊裝指揮及雙機配合難度極大，吊裝安全風險太大。
    3) 塔架重達110t，高99.5m，主肢采用Ø273mm×12mm鋼管，整體吊裝塔架撓度過大，易引起塔架自身永久性的變形。
    通過分析論證，本次火炬塔架最終采取分段吊裝，空中搭設平臺組對就位。第一次吊裝0～53.3m段(塔架下段)，第二次吊裝53.3～99.5m(塔架上段)。通過對川渝地區大型吊裝機具調查，兩段火炬塔架吊裝均采用1臺260t履帶吊、1臺300t履帶吊進行雙機抬吊，1臺65t汽車吊溜尾。
3 塔架分段
    根據吊裝及組焊施工需要，在塔架分段過程中，宜按照以下原則進行：
    1) 當塔架橫隔處未設計平臺時，為方便搭設臨時組焊施工作業平臺，分段宜選擇在每層塔架橫隔位置作為分段界面。
    2) 當塔架橫隔處設計有平臺時，首選平臺處作為分段界面，以便依附現有設計平臺為組焊施工平臺。
    3) 分段后的上段塔架的吊點設置位置必須滿足在現有可選吊裝機具作業工況范圍內。
    4) 塔架主吊點的設置一般宜處在主橫桿節點板位置，分段后的每段塔架依附現有設計結構宜以不加固即可滿足吊裝施工需要為原則。
    5) 盡量減少塔架分段節數，以減少高空作業強度及對口難度。
    綜合以上幾點，本次塔架共分為兩段，塔架下段：0～53.3m，塔架上段：53.3～99.5m。
4 相關計算及吊點確定
4.1 重心計算
    通過計算[1]，放空火炬塔架的重量及重心參數詳見表1。
表1 放空火炬塔架的重量及重心參數表[1]
分段
總重量
總力矩(kg·m)
重心
備注
下段
70000
1778000
25.4
0～53.3m
上段
40000
3068000
76.7
53.3～99.5m
注：1)上段塔架的重心高度是以整個塔架底部0標高位置計算。
4.2 吊點確定
    結合塔架本體結構，兩段塔架主吊吊點均選擇在受力強度較好的主橫桿節點板位置，下段塔架吊點選擇在▽0以上27.7m位置，上段塔架吊點選擇在▽0以上81.8m位置。
4.3 吊車受力計算[2]

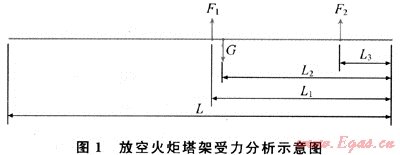

    火炬塔架的受力計算如圖1所示。

    主吊吊車受力：F1=(G/2+G1)×K1×K2
    溜尾吊車?yán)碚撌芰Γ篎2=G×(L1L)/(L1-L3)
    溜尾吊車實際受力：F3=(F2+G2)×K1×K2
式中：G為放空火炬塔架重量；G1為主吊吊鉤重量；G2為溜尾吊鉤重量；F1為主吊吊車受力；F2為溜尾吊車?yán)碚撌芰?；K2為不均衡系數取1.1；K1為動載系數，取1.1；L2為塔架重心距離下段塔架底部長度；L1為主吊點距離下段塔架底部長度；L3為溜尾吊車距離下段塔架底部長度。
5 吊耳選擇及加固
5.1 吊耳加固[3]

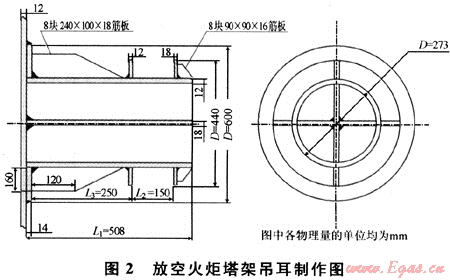

    經過核算，放空火炬塔架上、下段吊耳均選擇兩個管軸式吊耳，管軸采用Ø273mm×12mm無縫鋼管，材質Q345B，其余材質Q235B，吊耳懸臂長度400mm，吊耳制作如圖2所示。

5.2 加固措施
    為保證吊裝時吊點處塔架免遭變形，需要對放空火炬下段塔架采取如下加固措施：
    1) 標高27.7m處主橫桿由原設計Ø219mm×6mm更換為Ø273mm×12mm鋼管，材質不變。
    2) 標高27.7m處主橫桿上下兩側節點板由原設計δ=12mm更換為δ=18mm，材質不變。
    上段火炬塔架吊點處無需進行加固即可滿足吊裝施工要求。
6 吊裝方法
6.1 吊裝平面布置

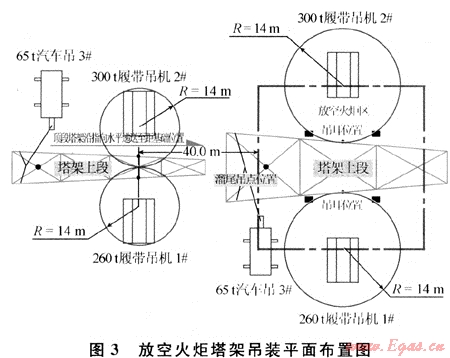

    吊裝前，各吊車如圖3所示位置分別站立到位，并做好吊裝前的一切準備工作。
6.2 下段塔架吊裝
    1) 1#、2#、3#吊機在統一指揮下，共同將下段塔架緩慢吊離地面約200mm，并靜觀10～15min。
    2) 靜觀檢查無異常后，2臺主吊吊車緩緩向上提升塔架，同時3#溜尾汽車吊根據自身吊裝作業工況，隨時旋轉吊臂向前遞送塔架，確保起重能力滿足溜尾負荷要求，通過以上操作緩慢將火炬塔架下段升起，直至塔架垂直豎立，此時3#吊機完全卸載，隨后由2臺主吊履帶吊車將下段塔架安裝在指定位置。在完成以上吊裝作業過程中，每臺吊車的作業工況如下：
    300t履帶吊：主臂60m，作業半徑14m，起重量為90.6t。
    260t履帶吊：主臂57m，作業半徑14m，起重量為74.5t。
    65t汽車吊：臂長34.3m，作業半徑14m，起重量為8.0t。
6.3 上段塔架吊裝
    1 )上段塔架3機抬吊試吊無異常后，按照下段塔架吊裝方式先吊至垂直豎立狀態，隨后撤除溜尾汽車吊，并雙機緩慢抬吊至塔架基礎西側約2m位置。
    2) 2臺主吊吊車緩慢將上段塔架提升至55m高度，然后2臺履帶吊車緩緩向東同步移進直至將上段塔架吊裝至上下段對口位置。
    上段塔架搬運及吊裝均按照如下作業工況進行：
    300t履帶吊：臂長90m，作業半徑14m，起吊重量40.8t。
260t履帶吊：臂長87m，作業半徑14m，起吊重量37.2t。
    65t汽車吊：臂長26.6m，作業半徑12m，起重量為10.0t。
7 空中組對
7.1 組對準備
    高空組對是分段吊裝的關鍵環節，為確保一次性組對成功，吊裝組對前，重點應做好以下準備工作：
1) 吊裝前，檢查塔架上、下段對角線、中心線尺寸偏差是否符合規范要求，偏差過大時，吊裝前須經過校核至合格。
    2) 從事各種高空作業的施工人員必須經體檢滿足登高作業要求。
    3) 塔架對口處主肢外圍臨時施工作業平臺已經搭設完畢，且下段塔架4個主肢對口處內置導向定位板焊接完畢。
    4) 組對前的各種組對施工工具已捆綁于下段塔架頂部平臺上并隨下段塔架吊裝就位。
    5) 上段塔架吊裝前，下段塔架已經進行了初找正。
7.2 組對措施
    上下段塔架組對過程中，在塔架互成90°的兩個面上分別設置兩臺經緯儀進行配合找正，并利用對講機和高空組對施工人員及吊裝指揮人員及時保持聯絡，當上下段塔架中心線對中偏差滿足規范要求后，進行對口焊接，焊接完成后對上下段塔架進行整
    為保證對口處的塔架強度，在每個主肢上對口位置分別焊接2塊互成90°的加固板，加固板規格：長1000mm，寬150mm，厚12mm。
8 結論
    1) 采用本吊裝工藝極大地減少了塔架本體的加固量，避免了塔架永久性變形，保證了塔架施工質量。
    2) 本次放空火炬塔架吊裝歷時1d，與整體吊裝相比，既降低了吊裝風險，縮短了吊裝工期，又極大地節約了吊裝成本，對相關工程具有一定的借鑒
參考文獻
[1] 孫曉驥，任興文，徐捷，等.高聳鋼結構火炬塔架結構計算與設計——以蘇里格第三天然氣處理廠為例[J].天然氣工業,2008(增刊B)：131-134.
[2] 楊文柱.重型設備吊裝工藝與計算[M].北京：中國建筑工業出版社，1984.
[3] 顧滿林.石油化工設備檢修手冊：第十一分冊吊裝工程[M].北京：中國石化出版社，1998.

(本文作者：蔣曉靈 席明 王開云 劉樂意 川慶鉆探工程公司四川石油天然氣建設工程有限責任公司)
