地層破裂壓力測井解釋技術在LG地區的應用

摘 要

摘要：確定地層破裂壓力和水力壓裂裂縫延伸幾何形態，對于設計合理的壓裂方案、提供合理的壓裂施工壓力、避免壓裂裂縫高度過高導致地層間的層間竄漏、更好地達到改善儲層的目的
摘要：確定地層破裂壓力和水力壓裂裂縫延伸幾何形態，對于設計合理的壓裂方案、提供合理的壓裂施工壓力、避免壓裂裂縫高度過高導致地層間的層間竄漏、更好地達到改善儲層的目的至關重要。針對LG地區碳酸鹽巖氣藏特點，介紹了用測井資料預測地層破裂壓力和裂縫高度的基本原理和方法，并選擇LG地區5口井的測井資料進行了地層破裂壓力和裂縫高度預測處理。結果表明：LG地區地層破裂壓力測井計算方法和裂縫高度預測方法合理，為LG地區碳酸鹽巖儲層改造提供的施工參數較為可靠；在LG地區某井長興組綜合運用地層破裂壓力和裂縫高度預測結果優選了試油層位，獲得了日產百萬立方米的高產天然氣，取得了較大的經濟效益和較好的應用效果。
關鍵詞：四川盆地；碳酸鹽巖；儲集層；改造；地層破裂壓力；裂縫高度；測井；計算
1 LG地區碳酸鹽巖儲層的基本特征
    LG地區碳酸鹽巖儲層非均質性較強，儲滲空間形態各異，大小懸殊，分布不均，同一套儲層內部縱向上儲層類型均有較大變化，油氣儲集空間多為裂縫-孔洞型。對于這類碳酸鹽巖儲層，儲層內部巖石破裂壓力變化較大，而裂縫越發育，地層破裂壓力越低，這就要求針對裂縫性儲層進行壓裂施工作業時，要特別注意壓力的控制，以免引起底水上竄。因此，準確把握巖石的破裂壓力對于優化壓裂施工參數，提高壓裂效果至關重要。針對LG地區礁灘碳酸鹽巖氣藏的地質和工程特點，開發了利用測井資料計算地層破裂壓力、優化壓裂參數的方法，選擇該地區5口井資料作了處理，為改造該地區碳酸鹽巖儲層提供了重要的施工參數，并為LG地區某井長興組獲得日產120.57×104m3的高產天然氣提供了強有力的技術支撐，取得了較大的經濟效益和較好的應用效果。
1.1 儲層的巖性特征
    LG地區位于四川省境內，地面為一個較平緩的北西向不規則穹隆背斜。LG地區飛仙關組儲層巖性主要為溶孔云巖、灰質云巖和石灰?guī)r；長興組生物礁發育，處于礁主體的礁灘儲層主要分布于近長興組頂部，巖性純，巖性主要為白云巖和灰質云巖，見裂縫和溶蝕孔洞，處于礁前和礁后的儲層主要發育于長興組的中下部，巖性包括石灰?guī)r、灰質云巖、云質灰?guī)r。
1.2 儲層物性特征
    LG地區飛仙關組儲層以孔洞為主，部分層段發育裂縫，儲層類型主要為孔隙型、裂縫-孔隙型，孔隙度主要分布在2%～18%，滲透率介于0.01×10-3～220×10-3μm2。長興組儲層孔隙度相對較低，裂縫相對發育，部分層段發育非均勻分布的溶洞，孔隙度主要分布在2%～10%，滲透率介于0.01×10-3～10×10-3μm2，儲層類型主要為裂縫-孔隙型，其次為孔洞型。
2 基本原理
2.1 地層破裂壓力預測基本原理
    利用測井資料進行地層破裂壓力預測，首先必須求出地層的彈性模量和地層及井眼周圍的應力分布。井眼的形成打破了原地應力的平衡狀態，應力在井眼周圍巖石中重新分布，引起應力集中，井內壓力過高時地層將被壓開，使其原有的裂縫更加張開延伸或形成新的裂縫，此時井內的泥漿柱靜壓力稱為地層的破裂壓力。地層破裂壓力的大小與地應力大小、地層強度和孔隙、裂縫的發育程度密切相關。從力學角度說，當井壁地層所受的拉應力超過地層抗拉強度時，地層將發生破裂。井壁上的應力狀態對壓裂的結果起著決定性的作用。
    起始壓裂的壓力(地層破裂壓力)函數為：
    pf=3Sx-Sy-αpp+T
式中：pf為起始壓裂的壓力；pp為地層孔隙壓力，α為Biot彈性常數； T為巖石抗張強度；Sx為最小水平應力；Sy為最大水平應力。
    pp可以通過試油資料測量或用聲波資料求出[1]，α和T可通過巖石力學實驗測量，Sx和Sy的計算方法見文獻[2]、[3]。
    地層初始壓裂后，連續泵入壓裂液將導致裂縫沿著平行于最大應力和垂直于最小應力的平面延伸。這種連續性壓裂的壓力將低于再壓裂的壓力，但應大于最小水平應力。
2.2 地層裂縫高度預測的基本原理
2.2.1裂縫高度
    當在井筒內增加壓力時，將會在與最小主應力(Sx)方向相垂直的平面上出現破裂裂縫。誘導這一裂縫所需要的壓力稱為破裂壓力，一旦裂縫已經壓開，保持裂縫開口所需要的壓力(在垂直裂縫的情況下)將等于最小水平應力，這一應力就是通常所說的閉合應力。在構造緩沖區，最小主應力通常是水平的，因此裂縫將沿著垂直面產生。在壓裂過程中，壓裂液產生張力，在縱向壓裂的情況下，其壓力與地層的水平壓應力相抵消。如果地層的頂部或底部的應力強度因子(K)超過地層的斷裂韌度，則預計裂縫將沿縱向延伸。因此，預測裂縫是否沿縱向延伸取決于裂縫上下地層的應力強度因子。
    在計算中，主要的變量是裂縫高度、裂縫中的流體壓力及最小水平應力的大小。最小水平應力的大小隨深度(Z)的變化而變化。
2.2.2裂縫高度延伸的強度因子計算[4]
裂縫高度延伸的強度因子計算式為：

式中：Ktop、Kbot分別為裂縫頂部和底部的應力強度因子；裂縫高度2h指垂直于最小水平應力的距離。
2.2.3巖石韌度(K1c)的計算[4]
巖石韌度的計算為：

其中：S’x=pw(1-α)

    如果忽略裂縫中的摩擦損失，假定流體壓力等于井眼流體壓力，那么確定垂直裂縫是否延伸就變成計算Ktop和Kbot的值及確定在何處起超過K1c的問題。如果地層的頂部或底部的應力強度因子超過地層的斷裂韌度，則裂縫將沿縱向延伸，否則不延伸。不管在何深度都是如此。裂縫的每次延伸都必須重新計算應力強度因子。
3 地層破裂壓力預測在LG地區的應用
    根據測井資料及有關參數處理了LG地區5口井的資料，求出了地層破裂壓力、裂縫高度的有關數據，并繪制了裂縫高度延伸圖。
3.1 地層破裂壓力預測
    巖石力學性質包括巖石的彈性模量和巖石強度。用地層破裂壓力預測軟件計算的彈性模量和巖石強度是動態的，與巖石的靜態力學性質之間有一定的差別，需要用實驗室數據將動態彈性模量和強度轉換成靜態數據。利用破裂壓力軟件計算了該區飛仙關組和長興組的地層彈性參數，具體數據見表1。
表1 巖石力學參數統計表
井號
楊氏模量(GPa)
泊松比
破裂壓力(MPa)
LGX
73.4
0.29
122.1
LGY
74.0
0.31
122.4
LGZ
78.7
0.30
100.0
    可見地層破裂壓力曲線隨著巖性的變化而變化。地層破裂壓力值越高，地層越難以壓開，越易成為阻礙裂縫延伸的障礙帶；破裂壓力值越低，地層越容易破裂，裂縫也容易延伸。
    對測井資料預測的破裂壓力與實際施工的參數進行了對比，發現兩者有較好的一致性。LGX井酸壓井段6055～6124m，其酸壓施工的實際破裂壓力值為127.4MPa，而計算的破裂壓力值為122.1MPa，誤差為4%。LGY井酸壓井段5953.00～5990.00m，破裂壓力測量值為128.6MPa，而計算的破裂壓力值為122.4MPa，誤差為2%。LGZ井飛仙關組射孔井段4781.00～4812.00m，該段地層破裂壓力測量值為97MPa，計算值為100MPa，誤差為2%。
    總之，對比LG地區測井預測破裂壓力與實測破裂壓力值，誤差小于5%，說明LG地區測井預測的地層破裂壓力是比較準確的，為該地區酸化壓裂改造提供了可靠的施工參數。
3.2 裂縫高度預測
    根據地層破裂壓力預測輸出的有關參數，計算出頂部和底部應力強度因子。從射孔井段開始，上、下逐點比較應力強度因子和巖石韌度的大小，確定在不同的壓力增量情況下，裂縫的延伸及裂縫高度。若應力強度因子大于巖石韌度，裂縫延伸，否則不延伸。裂縫高度橢圓圖是根據軟件輸出的數據繪制而成的。

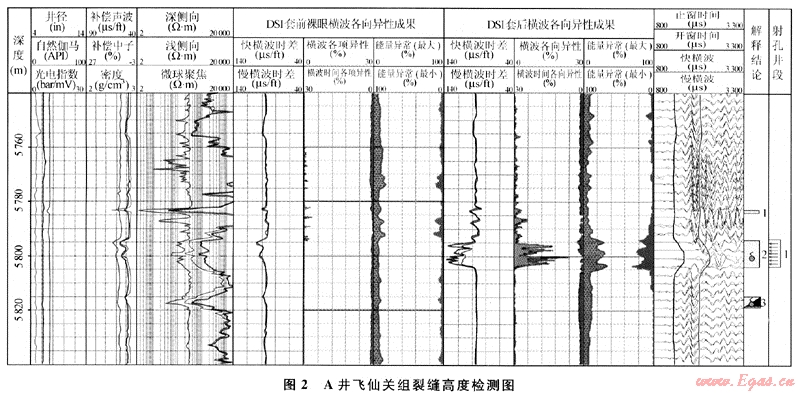

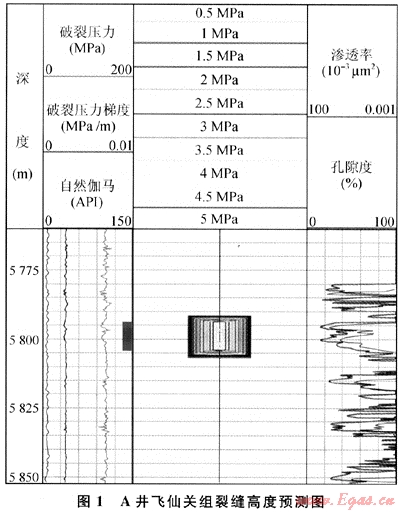

    圖1是LG地區A井裂縫高度預測圖，可以看出：當壓力增量為1MPa時，形成高度為8m的壓裂縫，壓裂縫延伸井段為5794～5804m；當壓力增量超過1.0MPa時，壓裂縫繼續略有延伸。用A井套前、套后交叉偶極橫波測井資料檢測[5]了其裂縫高度(圖2)，可以看出：壓裂前，5794～5804m各向異性不明顯，壓裂后，該井段呈現一定的各向異性，由此判斷壓裂縫井段為5794～5 804m，縫高為8m，表明該井實際的水力壓裂裂縫井段為5794～5804m，與預測結果一致。

3.3 綜合運用地層破裂壓力和裂縫高度預測結果優選試油層位

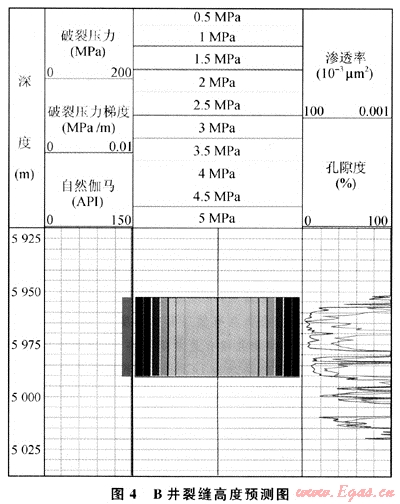

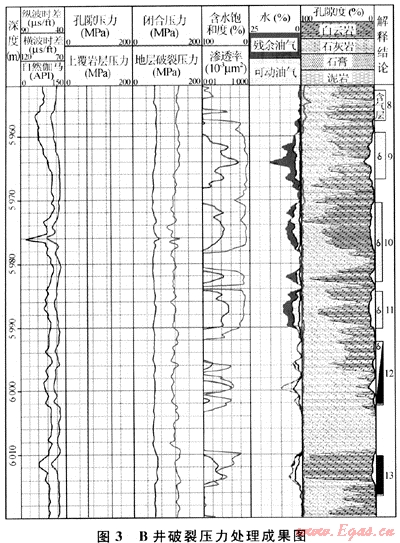

用測井資料計算了LG地區井長興組的地應力和破裂壓力大小(圖3)，地應力平均在60MPa左右，地層破裂壓力平均在125MPa左右。而該層段解釋了6個儲層(圖3)，包括1個含氣層(8#)，3個氣層(9#、10#、11#)，1個氣水同層(12#)和1個水層(13#)。為了避免壓開水層，通常的做法是打開8#、9#、10#儲層，能否進一步打開長興組厚度為5.8m的11#儲層是這次分析的重點，因為11#儲層下面相隔不遠即是水層。為此利用測井資料對B井長興組各儲層段的地層破裂壓力和水力壓裂縫延伸情況(圖4)做了精細評價工作。分析后認為，如果同時射開4個氣層(8#～11#)，地層首先從中部108層壓開，然后再向上下延伸，而11#和12#儲層之間有破裂壓力障礙帶，且無天然裂縫和鉆井誘導縫溝通，如果控制好泵壓，水力壓裂縫不會延伸到下面水層。甲方采納了該建議，最終該井測試獲日產120.57×104m3天然氣，無水。該成果為B井成為該地區長興組產量最高的一口井提供了強有力的技術支撐，取得了較好的應用效果。

4 結論
    1) 地層破裂壓力與地層孔隙壓力、最大水平應力、最小水平應力和地層的力學性質以及巖石成分密切相關。
    2) 綜合運用地層破裂壓力和裂縫高度測井解釋技術可為優選試油層位提供依據。
參考文獻
[1] 瓦爾特H費特.異常地層壓力[M].宋秀珍，譯.北京：石油工業出版社，1982.
[2] 謝剛.用測井資料計算最小和最大水平應力剖面的新方法[J].測井技術，2005，29(1)：82-89.
[3] 李金柱，李雙林.巖石力學參數的計算及應用[J].測井技術，2003，27(增刊)：15-18.
[4] 江萬哲，章成廣，黃文新.用測井資料預測壓裂裂縫高度的方法研究[J].測井技術，2007，31(5)：479-481.
[5] 趙繼文，汪浩，原鏡海，等.綜述交叉偶極子陣列聲波測井技術測量地層橫波各向異性[J].國外測井技術，2001，16(6)：7-14.

(本文作者：齊寶權 謝剛 張樹東 文澤軍 劉子平 川慶鉆探工程公司測井公司)
