Excel在蒸汽管網水力計算的應用

摘 要

摘要：提出了采用Excel計算表格進行蒸汽管網水力計算的方法。考慮了蒸汽作為彈性介質對管段阻力的影響，在飽和蒸汽供熱管道常用壓力范圍內，對飽和蒸汽密度參數進行了數值擬合，建
摘要：提出了采用Excel計算表格進行蒸汽管網水力計算的方法。考慮了蒸汽作為彈性介質對管段阻力的影響，在飽和蒸汽供熱管道常用壓力范圍內，對飽和蒸汽密度參數進行了數值擬合，建立了水力計算模型。采用Excel計算表格的水力計算過程簡單直觀，計算精度理想。
關鍵詞：Excel計算表格；蒸汽管網；水力計算；飽和蒸汽密度
Application of Excel to Hydraulic Calculation of Steam Network
ZHOU You，LI Cheng-le
Abstract：A method of using Excel spreadsheet for the hydraulic calculation of steam network is put forward. Considering the influence of steam as an elastic medium on pipe section resistance，the numerical simulation of the saturated steam density parameter is performed in the common pressure range of saturated steam heating pipeline，and the hydraulic calculation model is established. The hydraulic calculation process using Excel spreadsheet is simple and visual，and its calculation precision is ideal.
Key words：Excel spreadsheet；steam network；hydraulic calculation；saturated steam density
1 概述
   隨著辦公自動化水平的提高，Excel作為一個功能強大、結構清晰、使用方便的表格式數據綜合管理和分析系統，廣泛應用于工程計算中。對于通常的水力計算，采用Excel計算表格進行水力計算具有與手算相同的過程、表格化的界面形式，使得計算過程簡單、直觀，便于閱讀和更改。特別是Excel內置了大量功能強大、簡單易用的公式、函數、宏和自嵌的VBA功能等，給用戶編制計算程序帶來極大方便。
   雖然蒸汽管網的水力計算不涉及復雜的數學理論，但其計算的重復性及參數的頻繁調整給手工計算帶來了諸多不便。因此，推導出適合工程計算的數學計算式，制作出科學的Excel計算表格，有利于提高工程設計的效率和準確度。
    本文以枝狀蒸汽管網為例，對文獻[1]中的計算方法進行了改進，并在飽和蒸汽供熱管道常用壓力范圍內，對飽和蒸汽的壓力與密度參數進行了擬合，簡化了計算過程。根據Excel計算表格的特點，編制適用于工程應用的水力計算軟件。
2 水力計算模型
建立水力計算模型的目的是確定蒸汽在管道中流動時的壓力損失。由于蒸汽是可壓縮流體，在管道中流動時，壓力是變化的，其密度也是變化的，因此在蒸汽管網的水力計算中需考慮蒸汽密度變化對水力計算的影響。文獻[1]詳細介紹了飽和蒸汽管網的水力計算方法：將蒸汽管道分成若干首尾相連的小管段，設定管段的末端壓力，計算出管段的假設平均密度；根據假設平均密度，再計算出末端壓力，然后由計算末端壓力計算管段的平均密度。計算中為了使各管段的計算平均密度與假設的平均密度相符，要反復進行迭代計算，直到兩者滿足規定精度要求，計算過程非常繁瑣?？紤]到蒸汽的可壓縮性，本文計算模型將蒸汽按彈性介質考慮[2]，考慮蒸汽密度變化對管段阻力的影響。
   ① 模型建立
蒸汽在管道中流動時，計算管段阻力的計算式為[1]：

式中△p——計算管段的阻力，MPa
    △pa——計算管段的沿程阻力，MPa
    △pp——計算管段的局部阻力，MPa
    L——計算管段長度，m
    λ——計算管段摩擦阻力系數
    D——計算管道內徑，m
    ρ——蒸汽密度，kg/m3
    v——蒸汽流速，m/s
    ζs——計算管段總局部阻力系數
將計算管段的局部阻力折算成沿程阻力，則式(1)可表示為：

式中Le——計算管段局部阻力當量長度，m

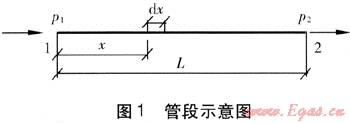

    取長度為L的蒸汽管段為研究對象(見圖1)，設管段起始節點為1，對應壓力為p1；末端節點為2，對應壓力為p2。

該管段上長度為以的微元壓力損失可用壓力增量dp表示：

對于室外蒸汽管道，蒸汽的流動狀態處于阻力平方區，A采用希弗林松公式進行計算[1]：

式中K——管內壁當量絕對粗糙度，取0.0002m
將式(3)中流速以質量流量表示，可表示為：

式中qm——蒸汽的質量流量，t/h
將式(4)、(5)代入式(3)，可得：

則式(6)可表示為：

    解微分方程(7)，可得計算管段末端的壓力p2，進而可計算出管段的阻力。對于某一管段，其質量流量、管徑不變，因此C是不變的。蒸汽密度與所處位置的壓力、溫度有關，但對于飽和蒸汽，壓力或溫度只有一個是獨立變量，因此飽和蒸汽的密度可表示成壓力的單值函數。
   ② 參數擬合
對于飽和蒸汽的熱力性質，國際水和蒸汽性質協會(IAPWS)在1997年建議開始使用新的水和蒸汽熱力性質的IAPWS工業公式(簡稱為IAPWSIF97)[3]，該公式是為了滿足動力工業的需要而制定的，參數適用范圍大，表達式復雜。而常用供熱系統所用蒸汽壓力比動力系統低得多，范圍也小得多，因此在供熱系統常用壓力范圍內對狀態參數進行擬合?？紤]到工程應用中以采用相對壓力為主，這里對相對壓力范圍0.02～2.50MPa的飽和蒸汽進行擬合，得到密度與相對壓力的關系式：

式中a1、a2、a3、a4——系數，a1=5.21367，a2=0.60638，a3=4.91479，a4=0.72075
為了驗證式(8)的準確程度，將飽和蒸汽表[4]中密度與采用式(8)的計算結果進行比較，見表1。由表1可知，在相對壓力為0.02～2.50MPa范圍內，式(8)的計算密度與蒸汽表中密度的相對誤差可滿足工程計算精度要求。
表1 飽和蒸汽表中密度與計算密度比較
相對壓力/MPa
0.019
0.059
0.099
0.199
0.299
0.399
0.599
0.799
蒸汽表中密度/(kg·m-3)
0.700
0.916
1.129
1.651
2.163
2.668
3.666
4.655
計算密度/(kg·m-3)
0.705
0.914
1.123
1.644
2.165
2.682
3.665
4.648
相對誤差/%
0.80
-0.22
-0.55
-0.40
0.13
0.51
-0.05
-0.15
相對壓力/MPa
0.999
1.199
1.399
1.599
1.799
2.099
2.499
—
蒸汽表中密度/(kg·m-3)
5.637
6.617
7.596
8.576
9.557
11.030
13.012
—
計算密度/(kg·m-3)
5.631
6.614
7.597
8.579
9.562
11.037
13.003
—
相對誤差/%
-0.12
-0.06
O.01
0.05
0.06
0.04
-0.07
—
   ③ 模型求解
   將式(8)代入式(7)，進行積分運算，可得管段末端壓力的計算式為：

3 Excel計算表格的建立
   采用Excel計算表格進行蒸汽管網水力計算，可優化計算模型，簡化計算過程，由式(9)可直接得到計算管段的末端壓力。對飽和蒸汽密度與壓力的關系進行了擬合，因此不用事先設定計算管段的末端壓力，不用查表，不需要迭代運算。Excel計算表格見圖2。

   ① 表頭設計
   表格的1～2行A～K列為計算表格的表頭部分。A～F列為已知參數列，分別填寫管段編號、蒸汽質量流量、管道內徑、管長、當量長度、始端壓力；G～K列為待解參數列，分別填寫末端壓力、壓力損失、平均密度、平均流速、平均比摩阻。計算表格中，平均流速項作為主干線管徑選擇的依據，用于校核主干線管徑選擇是否恰當。
   ② 表格建立
   下面以A3～K3單元格為例，說明Excel計算表格建立過程：
   a. 單元格A3～F3為已知參數單元格，由設計者根據工程實際情況填入。
   b. 單元格G3為末端壓力的計算，單擊單元格G3，根據式(9)，在編輯欄中輸入：=SQRT(F3^2+2*IF(F3＞0.35，0.14665，0.11631)*F3+IF(F3＞0.35，0.02151，0.01353)-2*IF(F3＞0.35，0.20347，0.19180)*(6.88*1E-9*(0.2/1000)^0.25*B3^2*(1+E3/D3))*D3/(C3/1000)^5.25)-IF(F3＞0.35，0.14665，0.11631)。
   IF(M1，M2，M3)為條件判斷函數，當M1為真時，取M2；否則，取M3。在式中該函數是判斷蒸汽壓力狀態，以便選擇不同的計算式。
    c. 單元格H3為壓力損失的計算，單擊單元格H3，在編輯欄中輸入：=F3-G3。
    d. 單元格I3為平均密度的計算，單擊單元格 I3，在編輯欄中輸入：=IF(F3＞0.35，4.91479，5.21367)*(G3+F3)/2+IF(F3＞0.35，0.72075，0.60638)。
    e. 單元格J3為平均流速的計算，單擊單元格J3，在編輯欄中輸入：=B3/(0.9*PI( )*(C3/1000)^2*I3)。
    f.單元格K3為平均比摩阻計算，單擊單元格K3，在編輯欄中輸入：=H3*1000000/(D3+E3)。
    到此，Excel計算表格建立完成。當計算管段數增加時，可令始端壓力等于上一管段的末端壓力，其他單元格可通過復制單元格G3～K3內的計算式進行計算。
4 精度驗證

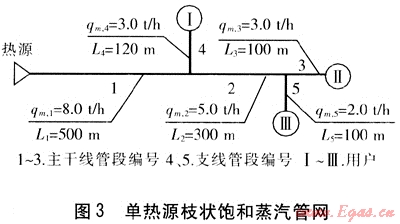

    某單熱源枝狀飽和蒸汽管網(見圖3)，管段1～5局部阻力當量長度分別為：管段1:1個截止閥、7個方形補償器，局部阻力當量長度為166.8m；管段2:1個直流三通、5個方形補償器、1個異徑接頭，局部阻力當量長度為84.8m；管段3:1個直流三通、2個方形補償器、1個異徑接頭、1個截止閥，局部阻力當量長度為46.3m；管段4:1個截止閥、1個分流三通、2個方形補償器，局部阻力當量長度為37.6m；管段5：管件、閥門設置與管段4相同，局部阻力當量長度為37.6m。熱源、用戶Ⅰ～Ⅲ的壓力分別為1.0、0.7、0.7、0.7MPa。
    采用Excel計算表格的水力計算結果見表2。為了驗證水力計算模型及Excel計算表格的準確性，將Excel計算表格的計算結果與文獻[2]推薦計算方法的計算結果(表3)進行對比。由表2、3可知：對于主干線，兩種計算方法的計算結果相差不到0.15%；對于支線，兩種計算方法的計算結果相差不到2.5%。這說明Excel計算表格的計算精度理想。

表2 采用Excel計算表格的水力計算結果
管段編號
蒸汽質量流量/(t·h-1)
管道內徑/mm
管段折算長度/m
始端壓力/MPa
末端壓力/MPa
壓力損失/MPa
平均密度/(kg·m-3)
平均流速/(m·s-1)
平均比摩阻/(Pa·m-3)
管長/m
當量長度/m
1
8.0
150
500
166.8
1.000
0.860
0.140
5.292
23.8
209.4
2
5.0
125
300
84.8
0.860
0.769
0.092
4.724
24.0
238.6
3
3.0
100
100
46.3
0.769
0.725
0.044
4.391
24.2
298.2
4
3.0
80
120
37.6
0.860
0.715
0.145
4.593
36.1
919.7
5
2.0
80
100
37.6
0.769
0.709
0.059
4.352
25.4
431.4
表3 采用文獻[2]推薦計算方法的計算結果
管段編號
蒸汽質量流量/(t·h-1)
管道內徑/mm
管段折算長度/m
始端壓力/MPa
設定末端壓力/MPa
假設蒸汽平均密度/(kg·m-3)
計算結果
管長/m
當量長度/m
末端壓力/MPa
平均密度/(kg·m-3)
1
8.0
150
500
166.8
1.000
0.833
5.285
0.860
5.290
2
5.0
125
300
84.8
0.860
0.733
4.705
0.768
4.710
3
3.0
100
100
46.3
0.769
0.700
4.375
0.724
4.375
4
3.0
80
120
37.6
0.860
0.700
4.620
0.732
4.625
5
2.0
80
100
37.6
0.768
0.700
4.355
0.715
4.355
5 特點
    采用Excel計算表格進行蒸汽管網水力計算的方法與通常的水力計算方法相比有以下特點：蒸汽以彈性介質為基礎建立模型，考慮蒸汽密度變化對蒸汽壓力損失的影響，更加接近實際；不用設定計算管段的末端壓力、管段的平均密度，避免了迭代計算，簡化了計算過程；無需編寫和調試復雜的程序，不用查任何圖表；計算過程具有與手算相同的過程，表格化的界面形式使得計算過程簡單、直觀，便于閱讀和更改。
參考文獻：
[1] 賀平，孫剛.供熱工程(第3版)[M].北京：中國建筑工業出版社，1993.
[2] 李祥立，鄒平華.分段積分法蒸汽管網水力計算[J].煤氣與熱力，2005，25(3)：48-51.
[3] 王培紅，賈俊穎，程懋華.水和水蒸氣性質的IAPWSIF97計算模型[J].動力工程，2000，(6)：988-991.
[4] 陸耀慶.實用供熱空調設計手冊(第2版)[M].北京：中國建筑工業出版社，2008.

(本文作者：周游1 李成樂2 1.城市建設研究院 北京 100029；2.中國運載火箭技術研究院 北京100076)
