堿山構造新近系氣藏特征及天然氣聚集主控因素

摘 要

摘要：堿山構造位于柴達木盆地一里坪坳陷西端，其天然氣儲集層主要分布于新近系下油砂山組、上干柴溝組和古近系下干柴溝組下段上部，具有含氣井段長、儲層物性差、氣層產能低且氣
摘要：堿山構造位于柴達木盆地一里坪坳陷西端，其天然氣儲集層主要分布于新近系下油砂山組、上干柴溝組和古近系下干柴溝組下段上部，具有含氣井段長、儲層物性差、氣層產能低且氣水同出的特點。綜合利用地震、巖心觀察及室內鏡下鑒定、鑄體薄片、掃描電鏡和測井解釋等方法，對控制堿山構造新近系天然氣聚集的主控因素進行了分析。結果表明：烴源巖有機質豐度偏低是堿山構造新近系天然氣不能形成規模聚集的根本原因，但存在溶解氣以及低產氣層；后期構造運動產生的斷層、裂縫對堿山氣藏的破壞以及新近系儲集層條件較差，是堿山構造新近系天然氣不能形成規模聚集的直接原因。
關鍵詞：柴達木盆地；堿山構造；天然氣；儲集層；氣藏；特征；聚集；控制因素
    堿山構造位于柴達木盆地一里坪坳陷西端，西南與大風山構造相接，東北通過坪東斷層與一里坪凹陷相接，與鄂博梁Ⅱ號構造相望，而堿山鼻狀構造向西北抬升延伸即為東坪和尖頂山構造，東南方向與紅三旱三號、紅三旱四號構造通過鞍部過渡銜接。堿山構造新近系沉積相類型主要為濱湖亞相、淺湖亞相。
    由于構造東高點緊鄰一里坪生油凹陷，位置相對較為有利。從20世紀80年代初到2003年在堿山構造東西高點鉆3口深探井(堿1井、堿2井、堿3井)，在新近系下油砂山組(N2xy)、新近系上干柴溝組(N1sg)、古近系下干柴溝組下段上部(E3xg1)氣顯示級別最高達到83%，但在試采的過程中效果不好，總的出氣量較少且常伴隨出水。筆者旨在通過堿山構造氣藏特征及主控因素的分析，找出氣藏低產低效、氣水同出的根本原因，為下一步勘探、評價該區天然氣資源提供依據[1～4]。
1 新近系氣藏特征
1.1 含氣井段縱向分布長
    根據地質綜合錄井、巖性、古生物、地震資料以及大分層對比研究，堿山構造自下而上共鉆遇7套地層，由上到下，氣層主要分布在N2xy，其厚度為1136.0m，巖性主要為灰色泥巖與灰色粉、細砂巖間互；N1sg，厚度為849.0m，巖性為灰色泥巖與灰色粉砂巖間互，夾薄層生物灰?guī)r及鮞狀灰?guī)r；E3xg1，厚度為1864.0m，巖性為以灰色泥巖與灰色粉砂巖、粉細砂巖間互，夾極少量灰黑色炭質頁巖及薄層深灰色灰?guī)r及鮞狀灰?guī)r。堿山構造新近系含氣井段縱向上分布較長(500～4300m)，厚度近3800m。
1.2 儲層物性差，縱向上變化較大
    對研究區3口井出氣層位近200塊巖樣分析表明，孔隙度平均值9%，滲透率平均值為0.5×10-3μm2，屬特低孔特低滲儲層。其中N2xy的平均孔隙度為14.5%，平均滲透率為1.057×10-3μm2；N1sg的平均孔隙度為6.0%，平均滲透率為0.092×10-3μm2；E3xg1的平均孔隙度為4.4%，平均滲透率為0.084×10-3μm2，縱向上物性差異較大。
1.3 氣層產能低，氣水同出
    區內對多口井進行了常規試氣工作，均表現為產能較低，且氣水同出或一段時間后出水的特征。例如2004年對堿1井的5個層組進行了試氣，且在試氣的層組中均見到天然氣，利用18mm油嘴求產，出水0.7～150.0m3，氣100～3139m3/d，達到了低產氣層的標準。
2 新近系天然氣聚集的主控因素
2.1 烴源巖有機質豐度
    柴達木盆地新近系烴源巖評價一直是被關注的熱點(黃立功[5]，姜桂鳳[6])。根據堿1井、堿2有機質豐度統計，堿山構造新近系有機碳平均含量基本分布在0.23%～0.36%之間，平均為0.28%，低于0.4%(表1)，氯仿瀝青“A”平均含量在0.0051%～0.1563%之間，總烴平均含量基本低于150mg/L。根據國家石油行業關于《陸相烴源巖地球化學評價標準》的評價標準，屬于差-非生油巖類型。造成堿山構造新近系烴源巖有機質豐度偏低的主要原因是該時期氣候日趨干燥，水質逐漸咸化，N1sg-N2s氯離子質量分?jǐn)?shù)為340～12823mg/kg，這種咸度較高的水域環境對生物的繁殖有極大的抑制作用[6]。
表1 堿山構造有機質豐度統計表
井號
地層
井段
有機碳含量(%)
氯仿瀝青“A”含量(%)
總烴含量(mg/L)
最小
平均/樣品數
最大
最小
平均/樣品數
最大
最小
平均/樣品數
最大
堿1
N2s
421.0～610.0
0.12
0.26/60
0.49
0.0318
0.0318/1
0.0318
115.0
115.0/1
115.0
N2sy
700.0～1120.5
0.13
0.23/13
0.97
0.0090
0.0188/3
0.0242
142.5
145.3/2
148.1
N2xy
1181.5～2289.5
0.11
0.24/30
0.44
0.0065
0.0246/7
0.0542
16.1
106.2/7
200.1
N1sg
2300.0～3108.0
0.16
0.30/20
0.47
0.0271
0.0319/3
0.0345
121.5
139.2/3
161.1
E3xg1
3152.0～4368.5
0.07
0.36/25
0.84
0.0073
0.0415/5
0.05920
120.5
159.8/4
187.6
堿2
N2s
1050.0～1400.0
0.15
0.28/37
0.39
0.0203
0.0203/1
0.0203
119.5
119.5/1
119.5
N2sy
1450.0～2550.0
0.01
0.24/42
0.45
0.0048
0.0173/15
0.0450
17.0
94.3/15
273.0
N2xy
2600.0～4950.0
0.03
0.27/69
0.71
0.0057
0.0243/19
0.0573
26.8
181.1/15
446.1
N1sg
5000.0～5100.0
0.28
0.35/3
0.50
0.0394
0.0394/1
0.0394
303.6
303.6/1
303.6
2.2 構造特征

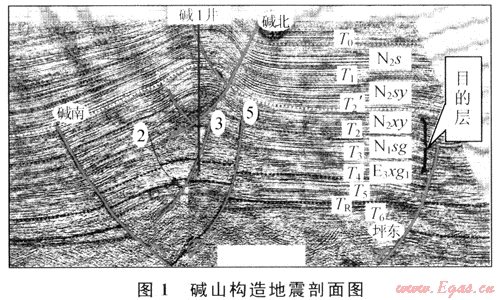

    堿山構造新近系自晚燕山運動以來，先后經歷了多次喜山運動[7]。強烈的擠壓構造運動，一方面在本區形成了背斜構造，為天然氣的聚集提供了可能的場所，但另一方面構造運動形成的斷裂，會破壞構造的完整性，將構造分割成不同的斷塊，不利于天然氣的聚集，其中堿北斷裂斷至地表，對成藏極為不利。堿山構造淺層與深層以T3為界分成兩部分，深層構造受早期高角度逆沖斷層控制，在剖面上表現為兩斷夾一隆基底卷入型構造樣式；淺層構造受淺層滑脫斷層即堿北斷層控制，形成蓋層滑脫型構造樣式(圖1)。

2.3 新近系儲集層特征
    儲層巖性為泥質粉砂巖、粉砂巖、細砂巖、泥灰?guī)r和灰質砂巖類，沉積物粒級偏細。儲集空間以原生粒間孔隙為主，存在部分溶蝕孔隙和溶蝕裂縫(圖2)。

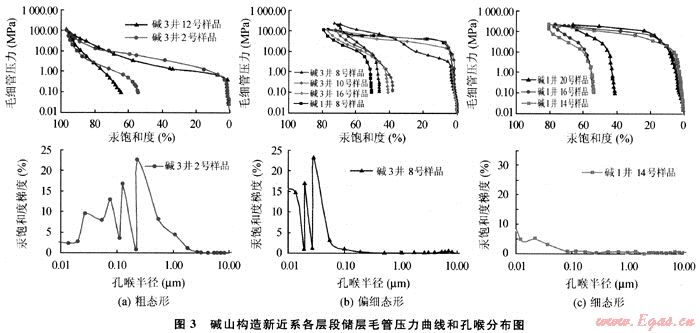

儲層孔隙結構分為粗態型、偏細態型和細態型3種類型，整體排驅壓力較高(圖3)，儲層主要流動喉道半徑較小，喉道孔徑主要分布在小于0.1μm的范圍，屬小孔-微細喉型，喉道系統較復雜，均勻程度差，分選不好，孔喉比大，喉道相當彎曲，因而排驅壓力和飽和度中值壓力高，退出效率低，充分表明儲層孔隙結構差，故儲層滲透能力差，為差儲集層，不利于油氣的運聚。從縱向上整體來看滲流能力由上向下逐漸變差(表2)。根據裘亦楠、王允誠等確定的砂巖儲層分類評價方案所示，表明堿山構造各儲層屬Ⅱ3-Ⅳ類儲層，即中下等到很差-差類儲層，這也是該區沒有形成規模聚集的主要原因之一[8～9]。

表2 堿山構造新近系天然氣儲集層孔隙結構特征參數表
層位
排驅壓力(MPa)
飽和度中值壓力(MPa)
最大連通孔喉半徑(μm)
平均孔喉半徑(μm)
最小非飽和體積分?jǐn)?shù)(%)
退出效率(%)
N21
0.63～41.38
2.52～54.3
0.018～1.17
0.008～0.42
2.8～27.6
32.9～50.0
N1
3.45～58.62
49.4～138.3
0.013～0.213
0.004～0.045
19.04～59.6
26.4～46.7
E32
8.28～68.97
40～117.9
0.011～0.089
0.008～0.027
17.4～37.2
32.41～41.04
3 結論
    通過對柴達木盆地堿山構造新近系低效氣藏特征及主控因素的研究，得出以下結論：
    1) 堿山構造新近系天然氣藏縱向上分布在新近系下油砂山組(N2xy)、上干柴溝組(N1sg)和古近系下干柴溝組下段上部(E3xg1)，分布井段長，儲層物性差異較大，試氣、試采過程中出氣量較少且很快間歇性出水，這種氣水同出的現象說明本區存在溶解氣以及低產氣層。
    2) 研究區烴源巖有機質豐度低于0.4%，是堿山構造新近系天然氣不能形成規模聚集的根本原因；后期構造運動產生的斷層和裂縫對堿山氣藏的破壞以及新近系儲集層條件較差，平均孔隙度為9%，滲透率為0.5×10-3μm2，喉道孔徑主要分布在小于0.1μm的范圍，屬小孔-微細喉型。這兩點是堿山構造新近系天然氣不能形成規模聚集的直接原因。
參考文獻
[1] 戴金星.中國天然氣地質學[M].北京：石油工業出版社1992.
[2] 盧雙舫，付廣，王朋巖，等.天然氣富集主控因素的定量研究[M].北京：石油工業出版社，2002.
[3] 方少仙，侯方浩.石油天然氣儲層地質學[M].東營：中國石油大學出版社，1998：155-160.
[4] 叢連鑄，姜波，馬新華.蘇里格盒8儲氣藏傷害微觀機理研究[J].中國礦業大學學報，2006，35(6)：808-812.
[5] 黃立功，黨玉琪，徐鳳銀，等.柴達木盆地油氣勘探現狀和突破方向[J].中國石油勘探，2006，11(6)：1-8.
[6] 姜桂鳳，孔紅喜，徐子遠，等.柴達木盆地一里坪地區新近系油氣成藏條件[J].新疆石油地質，2006，27(5)：552-555.
[7] 徐風銀，尹成明，鞏慶林，等.柴達木盆地中、新生代構造演化及其對油氣的控制[J].中國石油勘探，2006，11(6)：9-16.
[8] 徐偉，楊洪志，陳中華，等.廣安地區須六段氣藏特征及開發策略[J].天然氣工業，2007，27(6)：19-21.
[9] 蘭朝利，何順利，門成全，等.鄂爾多斯盆地上古生界氣藏產能差異探討[J].天然氣工業，2007，27(12)：99-102.

(本文作者：任麗華1 林承焰1 汪立群2 梁昌國1 1.中國石油大學(華東)地球資源與信息學院；2.中國石油青海油田公司勘探開發研究院)
