超級市場空調系統技術經濟性比較

摘 要

摘要：計算了超級市場空調系統的冷負荷，對超級市場通常采用空調系統的技術經濟性進行了對比分析。關鍵詞：超級市場；冷負荷；空調系統；空氣調節器Technical and Economic Comparison
摘要：計算了超級市場空調系統的冷負荷，對超級市場通常采用空調系統的技術經濟性進行了對比分析。
關鍵詞：超級市場；冷負荷；空調系統；空氣調節器
Technical and Economic Comparison of Air-conditioning System in Super Market
WANG Yu-suo
Abstract：The cooling load of air-conditioning system in super market is calculated. The contrastive analysis of technical and economic efficiency of air-conditioning systems usually used in super market is performed.
Key words：super market；cooling load；air-conditioning system；air conditioner
1 超級市場空調系統負荷的計算
    一般情況下，超級市場的冷負荷由以下幾部分構成：①由于圍護結構的溫差傳熱形成的傳熱冷負荷，約35W/m2。②燈光、音響、計算機等電器散熱形成的冷負荷，約40W/m2。③人體散熱量：商業建筑的人員密度為0.1[1]，按極輕勞動強度考慮，顯熱得熱冷負荷系數取0.1[2]，經計算可得，人體散熱形成的冷負荷為7.91W/m2。④新風冷負荷：商業建筑的新風需求量為0.75L/(s·m2)[1]，對于寶雞地區，夏季空調室外計算干球溫度為33.7℃，夏季空調室外計算濕球溫度為24.8℃[2]。夏季室內計算溫度為26℃，計算相對濕度為50%。將室外新風狀態參數處理至室內空氣狀態參數，新風處理的比焓差為29kJ/kg。空氣密度取1.2kg/m3，經計算可得，新風冷負荷為18.1W/m2。
    經計算可得，超級市場空調系統的冷負荷為101.01W/m2，考慮余量系數1.2[2]，冷負荷應為121.2W/m2。超級市場的冬季熱負荷約65W/m2，由于室內燈光、電器、人員等得熱量的影響，熱負荷往往不足60W/m2。
2 空調設備方案的對比選擇
2.1 可選方案
    ① 方案1

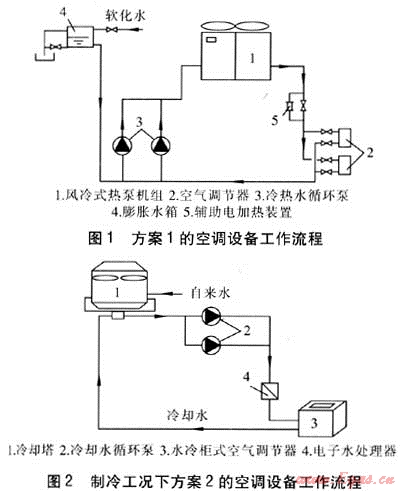

    采用風冷式熱泵機組+室內空氣調節器的系統。此方案將冷熱源、冷熱水循環泵等置于室外，不占用室內面積。室內采用吊頂式或柜式空氣調節器，對室內空氣進行熱濕處理。在夏季，風冷式熱泵機組為空氣調節器提供冷水，冷水供回水溫度為7、12℃；在冬季，采用熱泵+輔助電加熱的方式為空氣調節器提供熱水，輔助電加熱裝置直接加熱循環熱水。該空調系統運行穩定，使用壽命長，熱濕處理效果理想，但造價及運行成本比較高。方案1的空調設備工作流程見圖1。
    ② 方案2
    采用水冷柜式空氣調節器的系統，將冷卻塔、冷卻水循環泵等設備置于室外，該方案基本不占用室內的使用面積。在夏季，水冷柜式空氣調節器通過制冷劑的蒸發直接對室內空氣進行熱濕處理；在冬季，采用電加熱的方式，電加熱裝置安裝在風道中，對室內回風進行等濕加熱處理。該方案的熱濕處理效果也比較理想，系統造價、運行費用比較低，但有噪聲、開式運行帶來的腐蝕問題。制冷工況下方案2的空調設備工作流程見圖2。

2.2 經濟性分析
   某超級市場為單層鋼結構型式，外圍護結構為240mm厚磚墻，外窗為塑鋼窗，屋頂為夾芯彩鋼板?？照{(diào)面積為3680m2，設計冷負荷為446kW。采用方案1的系統分項造價見表1，系統造價為85.7×104元。單臺風冷式熱泵機組的電功率為80.2kW，單臺循環泵的電功率為11kW，單臺柜式空氣調節器風機的電功率為6kW。電價為0.8元/(kW·h)，空調系統每天9h運行。經計算可得，制冷工況下空調系統的運行費用為1406.9元/d。
表1 方案1的系統分項造價
設備
數量/臺
單價/元
總價/元
備注
風冷式熱泵機組
2
26.50×104
53.0×104
單臺制冷量為258kW
循環泵
2
0.85×104
1.7×104
1用1備
柜式空氣調節器
4
1.50×104
6.0×104
—
風道、水管、電輔助加熱裝置等
—
—
25.0×104
—
    采用方案2的系統分項造價見表2，系統造價為67.5×104元。單臺水冷柜式空氣調節器的電功率為38.1kW，單臺冷卻水循環泵的電功率為18.5kW，冷卻塔風機的電功率為5.5kW。電價為0.8元/(kW·h)，空調系統每天9h運行。經計算可得，制冷工況下空調系統的運行費用為1270.1元/d。經分析可知，方案2在系統造價、運行費用上均占有優勢，經濟性優于方案1。
表2 方案2的系統分項造價
設備
數量/臺
單價/元
總價/元
備注
水冷柜式空氣調節器
4
7.50×104
30.0×104
單臺制冷量為130kW
冷卻水循環泵
2
1.25×104
2.5×104
1用1備
冷卻塔、風道、
水管、電加熱裝置等
—
—
35.0×104
—
3 方案2的應用情況
    某超級市場的空調面積為4300m2，為單層鋼結構型式，外圍護結構為240mm厚磚墻+塑鋼窗帶。空調設備采用方案2。主要設備配置為：4臺水冷柜式空氣調節器，單臺制冷量為154kW；1臺冷卻塔，質量流量為150 t/h；電加熱裝置的功率為60kW。經逾2年的運行，夏季室內溫度維持在26℃左右，冬季在最冷的12月至次年1月能保證室內溫度為16～18℃。因此，在超級市場中，采用方案2是比較合理的。
參考文獻：
[1] GB 50189—2005，公共建筑節能設計標準[S].
[2] 電子工業部第十設計研究院.空氣調節設計手冊[M].北京：中國建筑工業出版社，1995.
[3] 田忠寶.空氣調節[M].西安：西安交通大學出版社，1994.

(本文作者：王玉鎖 寶雞市熱力有限責任公司 陜西寶雞 721000)
