天然氣熱泵供熱過程的經濟性分析

摘 要

摘要：為了給天然氣供熱用戶選擇供熱方案時提供技術經濟的依據，需要對天然氣供熱方案進行經濟性分析。為此，在建立天然氣熱泵供熱過程經濟分析模型的基礎上，采用對天然氣熱泵供熱
摘要：為了給天然氣供熱用戶選擇供熱方案時提供技術經濟的依據，需要對天然氣供熱方案進行經濟性分析。為此，在建立天然氣熱泵供熱過程經濟分析模型的基礎上，采用對天然氣熱泵供熱過程進行模擬計算的方法，得出了其供熱過程的年費用和主要參數的影響規律，并與天然氣鍋爐、電動熱泵等供熱過程進行了經濟比較。結果表明：①天然氣熱泵供熱效率為天然氣鍋爐熱效率的1.6倍，天然氣價格為2.6元/m3時，天然氣熱泵供熱總費用僅為天然氣鍋爐供熱總費用的83%；天然氣價格越高，天然氣熱泵的經濟效益越顯著；②在供熱量和其他參數相同的前提下，天然氣價格為2.2元/m3時天然氣熱泵供熱總費用與電價為0.6元/kWh時的電動熱泵供熱總費用相當。
關鍵詞：天然氣；供熱；天然氣熱泵；天然氣鍋爐；電動熱泵；過程優化；經濟性分析；節能技術
    天然氣供熱的熱源裝置有多種，如：①天然氣鍋爐供熱可用于城市熱源調峰；②天然氣壁掛爐供熱適用于單戶采暖；③冷熱電聯供適于電負荷、熱負荷、冷負荷均較大的用戶；④天然氣直燃式溴化鋰制冷機適用于供冷負荷大、供熱負荷較小的地區；⑤天然氣熱泵可用于制冷、制熱及供應生活熱水。天然氣熱泵在民用建筑中應用的可行性和用于制冷的技術經濟性已有研究[1～2]。筆者以天然氣熱泵供熱為研究對象，采用模擬法計算出其運行參數與費用，并與相關供熱方式進行經濟性比較，以期為天然氣用戶選擇供熱方案時提供技術經濟依據。
1 天然氣熱泵供熱工藝
1.1 天然氣熱泵供熱流程及供熱要求

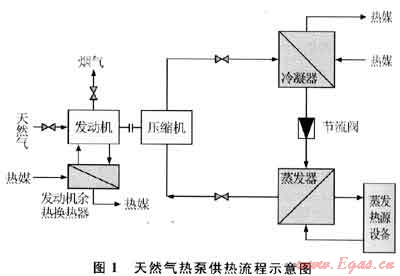

    天然氣熱泵供熱的流程見圖1，主要設備有天然氣發動機、壓縮機、冷凝器、蒸發器、蒸發熱源設備以及利用發動機冷卻水的發動機余熱換熱器等。供熱回來的熱媒分別經熱泵冷凝器和發動機余熱換熱器換熱升溫并匯合后供給熱用戶。天然氣在發動機中燃燒后經絕熱膨脹做功和經發動機冷卻水冷卻后，煙氣溫度已不太高，但可用作蒸發器冬天除霜用，本文未考慮煙氣余熱的回收。


    本文計算示傭的采暖建筑面積為10000m2，采暖熱媒溫度為50℃，采暖熱指標為50W/m2，年采暖時間為2880h。
1.2 天然氣熱泵工藝參數及經濟參數
    天然氣熱泵工質為R22，天然氣高熱值為36000kJ/m3，天然氣發動機效率為30%(一般為30%～35%)，由發動機余熱換熱器回收天然氣發動機余熱回收率取30%，壓縮機效率以80%計，冷凝器換熱效率為80%，蒸發器熱源水溫度為10℃。
    熱泵裝置初投資約為100萬元，熱泵設備折舊年限按10年計，設備維修和管理費用為折舊費的40%。
2 天然氣熱泵供熱費用計算
2.1 計算模型
    影響天然氣熱泵供熱費用的因素主要包括建筑供熱面積、熱媒要求的溫度、熱源條件、熱泵性能和燃料價格等。為了計算產品的費用，需要根據熱力學原理和經濟學原理，建立生產函數與費用函數之間的關系式[3～4]。天然氣熱泵裝置供熱的總費用為燃料費用和非燃料費用之和，即：Z=Zr+Zfr。
2.1.1燃料費用計算過程
    1) 采暖熱負荷：Qh=qhAh/1000
    2) 壓縮機出口工質冷凝溫度：T1=Tr+3
3) 壓縮機出口工質冷凝壓力：

    4) 蒸發器出口工質蒸發溫度：T4=Ty-3
5) 壓縮機進口工質蒸發壓力：

6) 熱泵性能系數：

7) 天然氣發動機帶動壓縮機所需天然氣量：

    8) 一個采暖季工質加壓用的天然氣發動機所需燃料費用：Zr=QgCg
2.1.2非燃料費用計算
    熱泵運行過程的非燃料費用主要包括設備折舊費用、大修費用、管理費用等。熱泵裝置初投資、熱泵設備折舊年限及設備維修和管理費用如前所述。由于天然氣熱泵具有制熱、制冷和供應生活熱水的功能，制熱的折舊費用應取其半。
    非燃料費用計算式為：Zfr=0.5Cch(1+Kg)/n
2.2 天然氣熱泵供熱費用的模擬計算
    根據上述條件和建立的模型，模擬計算結果如下。
2.2.1運行參數
    冷凝溫度為53℃；蒸發溫度為7℃；冷凝壓力為2.021MPa；蒸發壓力為0.607MPa；供熱能力500kW，制熱用天然氣功率為355.65kW。
2.2.2運行費用
    在上述供熱參數、熱泵工藝參數、熱泵經濟參數的條件下，基本條件為：采暖指標50W/m2，熱水源溫度10℃，當天然氣價格取2.5元/m3時，一個采暖季天然氣消耗為102417m3，燃料費用為256041元，非燃料費用為70000元，一個采暖季總費用為326041元，折算為1m2建筑面積采暖費用為32.60元。
2.2.3條件變化對運行費用的影響

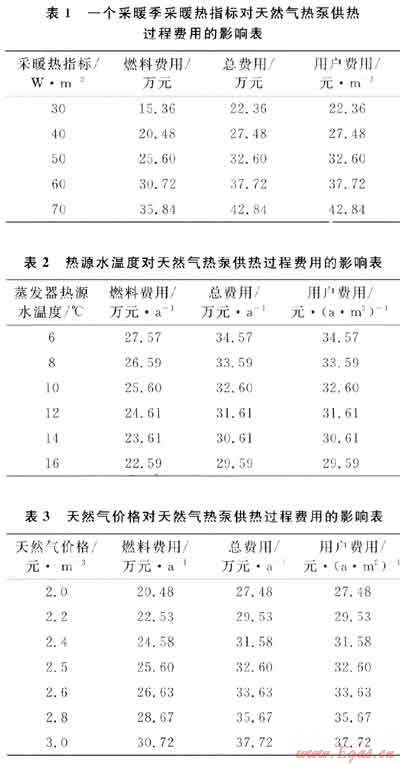

    基本條件中，只有采暖熱指標變化對天然氣熱泵供熱費用的影響見表1；只有熱源水溫度變化對費用的影響見表2；只有天然氣價格變化對費用的影響見表3。由表可知，天然氣熱泵供熱費以燃料費用為主，降低采暖費用的主要措施是提高燃料的利用效率。


3 與其他供熱方式的費用比較
3.1 天然氣熱泵與天然氣鍋爐供熱的比較

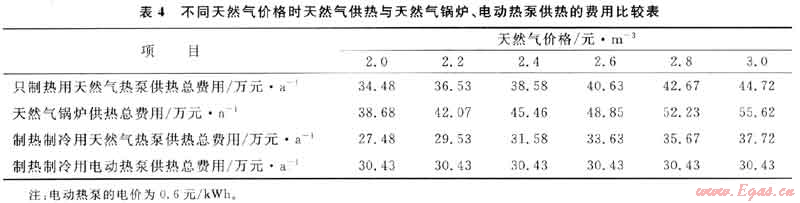

    設天然氣鍋爐熱效率為85%，初投資約為40萬元。設備折舊費用按設備費的10年平均折舊計算，維修與管理費用按設備折舊費的20%計。天然氣鍋爐的效率比天然氣熱泵的供熱效率低，而且只有供熱的功能。在供熱量相同和天然氣價格不同時，只用于供熱的天然氣熱泵與天然氣鍋爐供熱費用的比較見表4。由表4可以看出，天然氣鍋爐供熱的總費用比天然氣熱泵單供熱的費用高，天然氣價格越高，二者之差越大，說明天然氣熱泵的效益更顯著。


3.2 天然氣熱泵與電動熱泵供熱的比較
    電動熱泵與天然氣熱泵均能用于夏天制冷、冬天制熱。但天然氣熱泵能利用一部分發動機的余熱，實際上天然氣熱泵供熱量比電動熱泵少，冷凝器和蒸發器的換熱面積少，二者的設備費用相差不大。因此，天然氣熱泵與電動熱泵供熱費用的比較主要取決于天然氣和電的相對價格。在供熱量相同的前提下，電價為0.6元/kWh時的電動熱泵供熱費用與不同天然氣價格時天然氣熱泵供熱費用的比較見表4。由表可知，天然氣價格為2.2元/m3時，天然氣熱泵的供熱費用與電價為0.6/kWh時的電動熱泵供熱費用相當；如果天然氣熱泵只在冬天用于供熱，夏天不用于制冷，由于設備費用不分攤，只供熱時的非燃料費用增加，則供熱總費用增加。
4 結論
    1) 天然氣熱泵供熱是能量梯級利用的一種方式，由天然氣熱泵的運行參數可知，供熱能力為500kW時，天然氣耗能僅為355.65kW，其能量利用效率為140%，而天然氣鍋爐熱效率為85%。前者供熱總費用比后者低，天然氣價格越高，天然氣熱泵的經濟效益越顯著。由于冬季供熱量隨室外溫度波動的影響大，需要有較大的儲氣能力，采用天然氣熱泵供熱可減少天然氣用量，相對減少了儲氣設施的投資，也減少了二氧化碳的排放量，有利于節能減排，是采用天然氣供熱的最佳選擇之一。
    2) 在供熱量和其他參數相同的前提下，天然氣價格為2.2元/m3時天然氣熱泵供熱總費用與電價為0.6元/kWh時的電動熱泵供熱總費用相當。一個采暖季節中，熱負荷的波動大，由于天然氣的儲存比電能的儲存容易，天然氣熱泵供熱比天然氣發電后用電動熱泵供熱更為合適。
符號說明
    Z為天然氣熱泵供熱費用，元/a；Zr為燃料費用，元/a；Zfr為非燃料費用，元/a；Qh為采暖熱負荷，kW；qh為采暖熱指標，W/m2；Ah為建筑供熱面積，m2；T1為壓縮機出口工質溫度，K；Tr為供熱水溫度，K；p1為壓縮機出口壓力，kPa；p0為0℃工質飽和蒸汽壓力，kPa；qR22為工質R22的蒸發或冷凝潛熱，kJ/kg；M為工質R22的摩爾質量，kg/kmol；R為通用氣體常數，為8.314kJ/(kmol·K)；T0為標準大氣溫度，273K；T4為蒸發器出口工質溫度，K；Ty為熱泵熱源水溫度，K；p4為壓縮機進口壓力，kPa；COP為熱泵制熱性能系數；ηb為壓縮機效率；ηc為冷凝器效率；k為等熵指數；Qg為年制熱所需天然氣量，m3/a；τ為年采暖時間，h/a；ηa為發動機效率；ηr為發動機余熱回收效率；Hg為天然氣熱值，按36000kJ/m3計；Cg為天然氣價格，元/m3；Cch為天然氣熱泵設備初投資，元；Kg為設備維修、管理等費用與設備折舊費用之比；押為設備折舊年限，a。
參考文獻
[1] 傅允準，張旭，許旺發.天然氣熱泵空調在上海住宅應用的可行性[J].天然氣工業，2005，25(11)：115-118.
[2] 羅東曉，陳耀東.天然氣熱泵用于制冷的技術經濟分析[J].天然氣工業，2007，27(2)：128-130.
[3] 王加璇，張恒良.動力工程熱經濟學[M].北京：水利電力出版社，1995.
[4] 王偉，鄧蓉，張志強.資源經濟學[M].北京：中國農業出版社，2007.

(本文作者：項凌1 汪波1 劉鳳國2 1.天津大學管理學院；2.天津城市建設學院能源與機械工程系)
